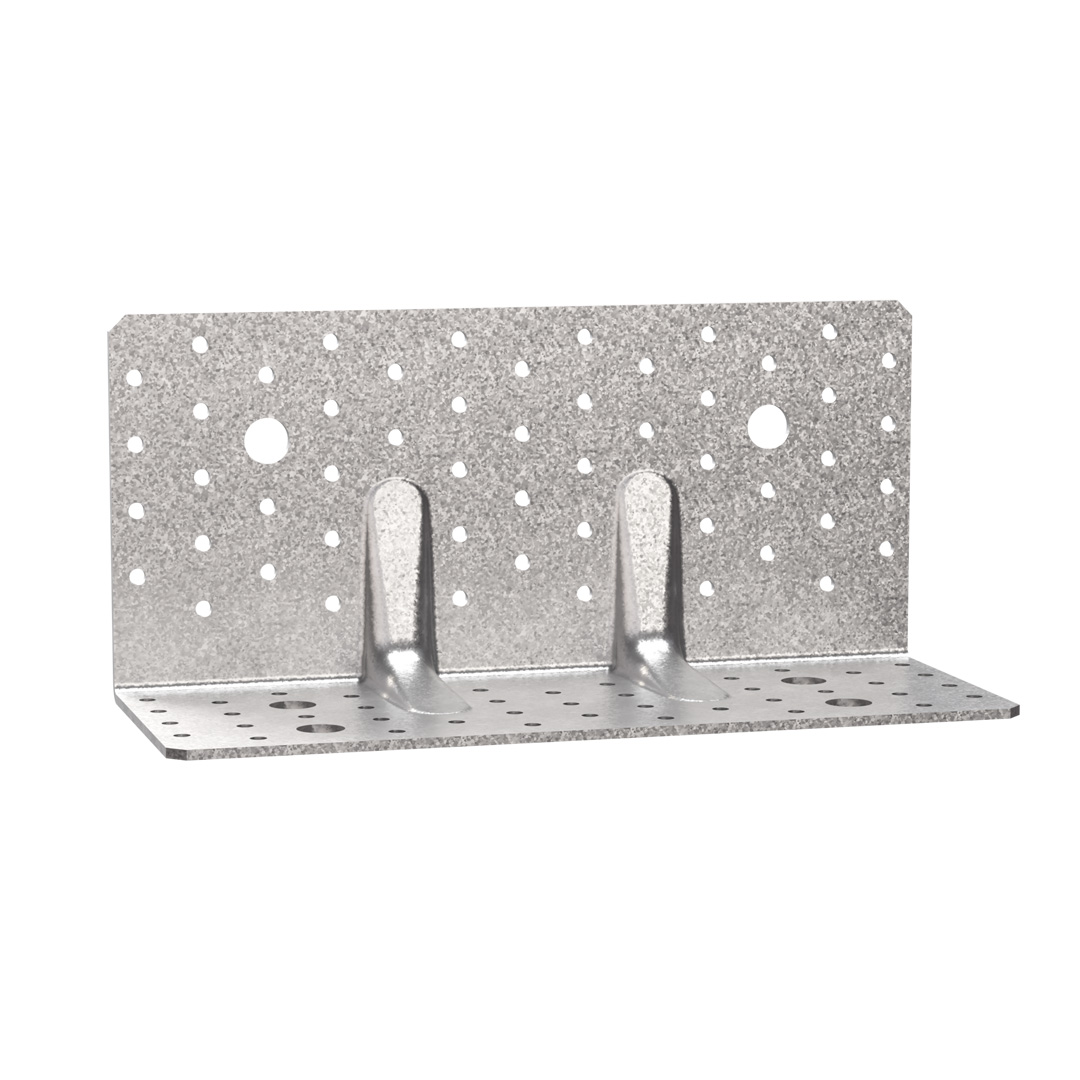

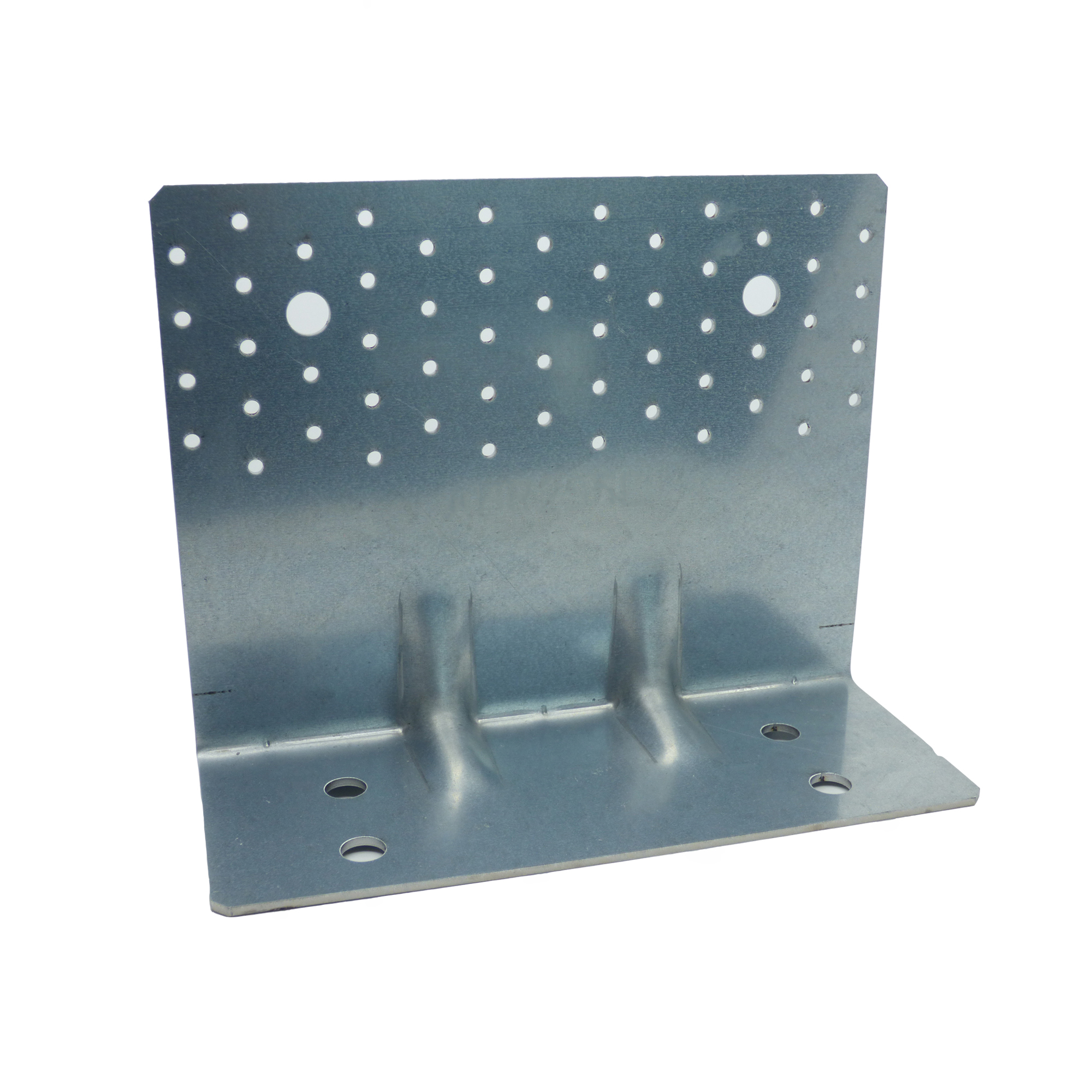

ABR255

Piastra angolare per forze di taglio e trazione

La piastra angolare rinforzata ABR255 è stata sviluppata appositamente per fissare i pannelli in X-LAM su supporti in calcestruzzo o in legno. Molto versatile, è particolarmente resistente ai carichi di taglio grazie alla sua geometria ottimizzata.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Intérieur

Acier galvanisé Z275

Dettagli del prodotto

Immagini

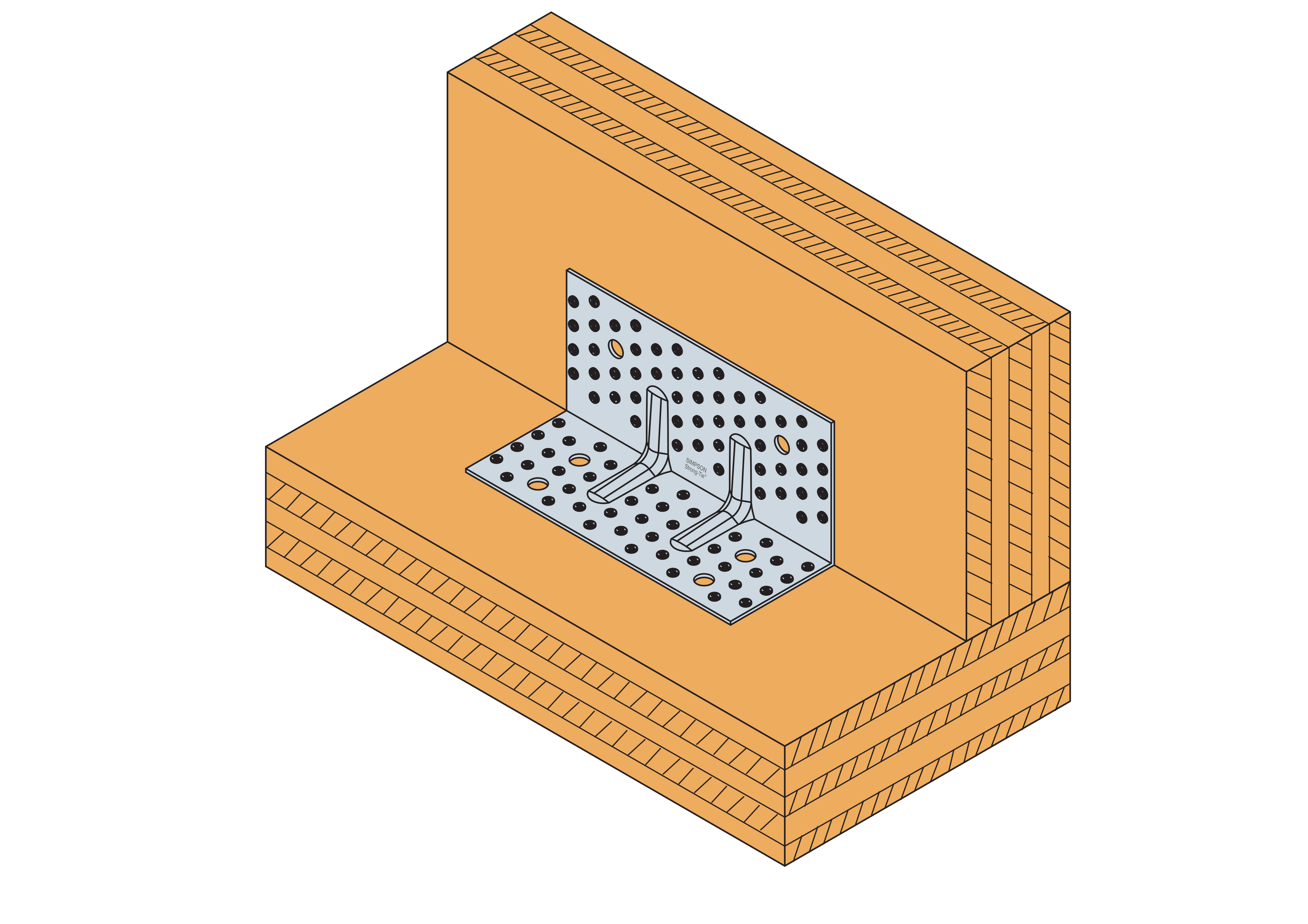

C_ABR255 wood-wood_InstIll_Ill_Instld_Br46_CLT_DK_EU_C0.jpg

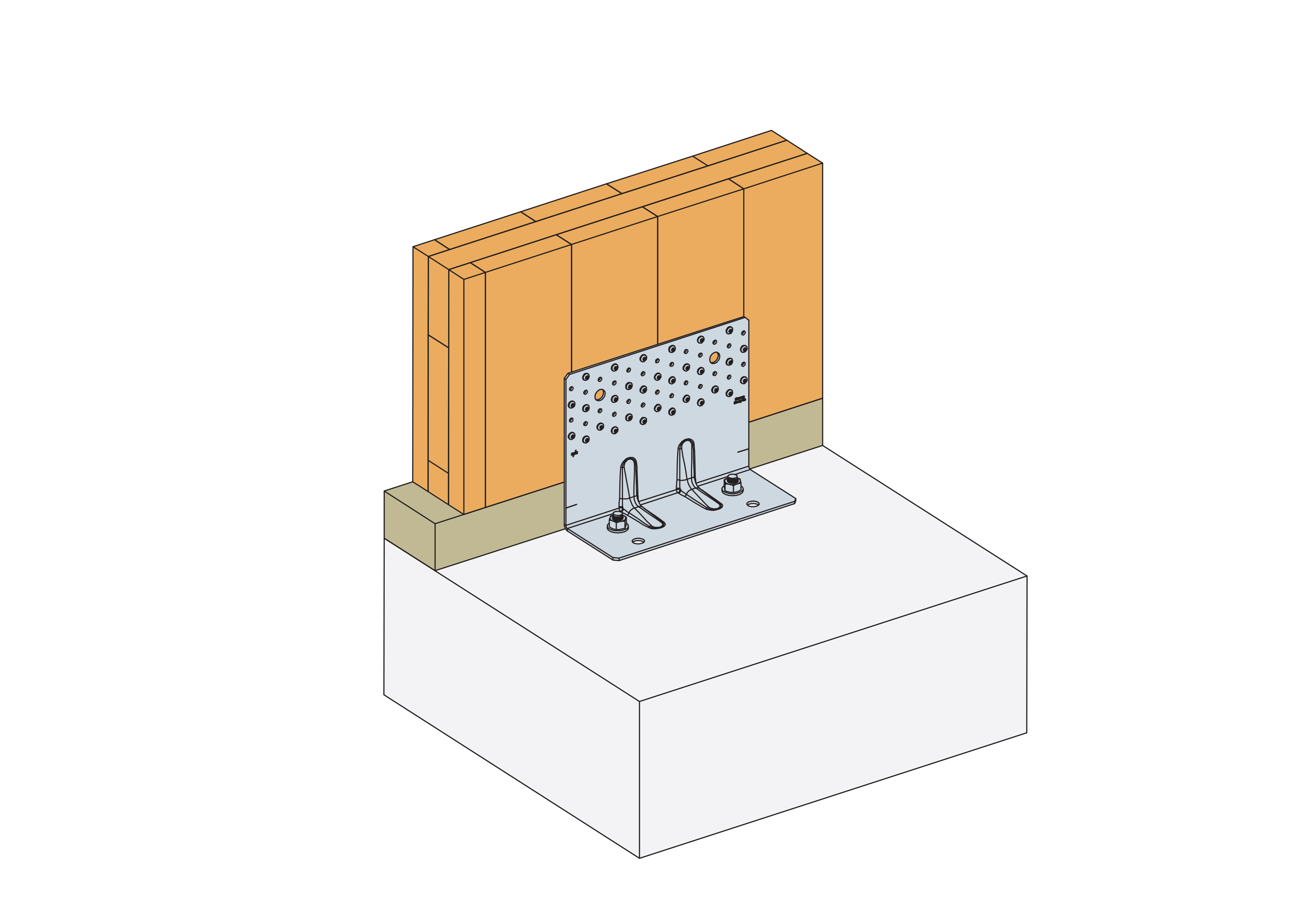

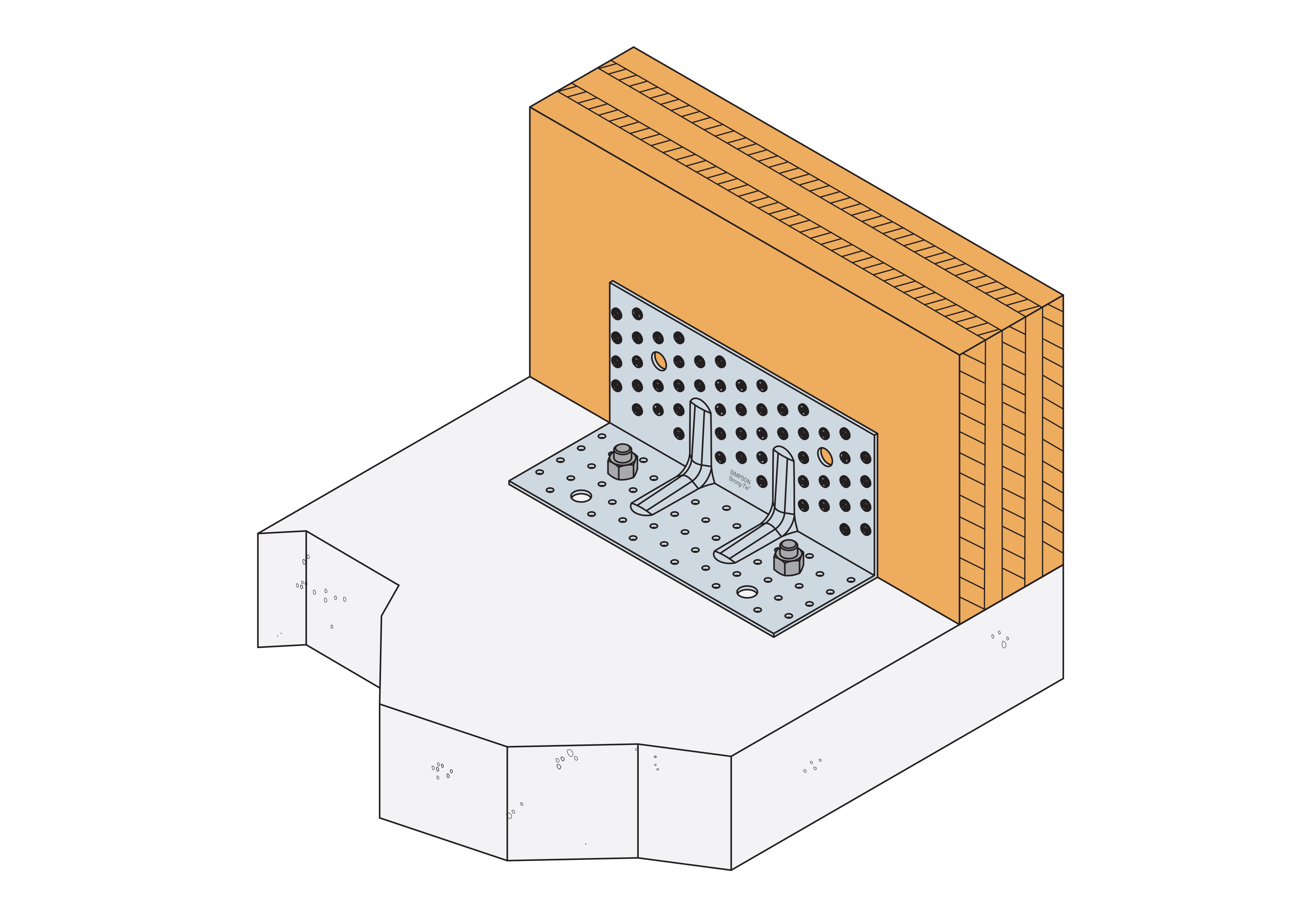

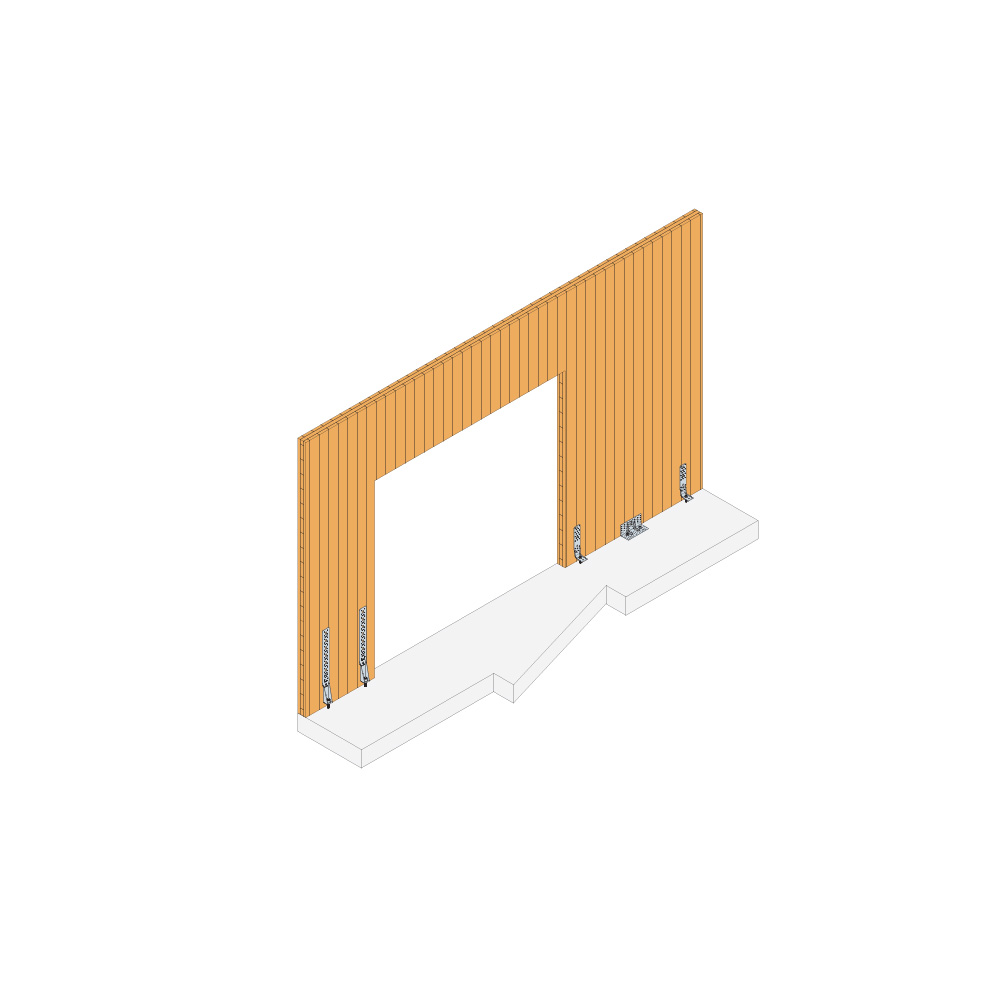

C_ABR255 concrete-wood_InstIll_Ill_Instld_Br46_CLT_DK_EU_C0.jpg

Caratteristiche

Materiale

Acciaio zincato S250GD + Z275 secondo EN 10346
Spessore 3 mm

Vantaggi

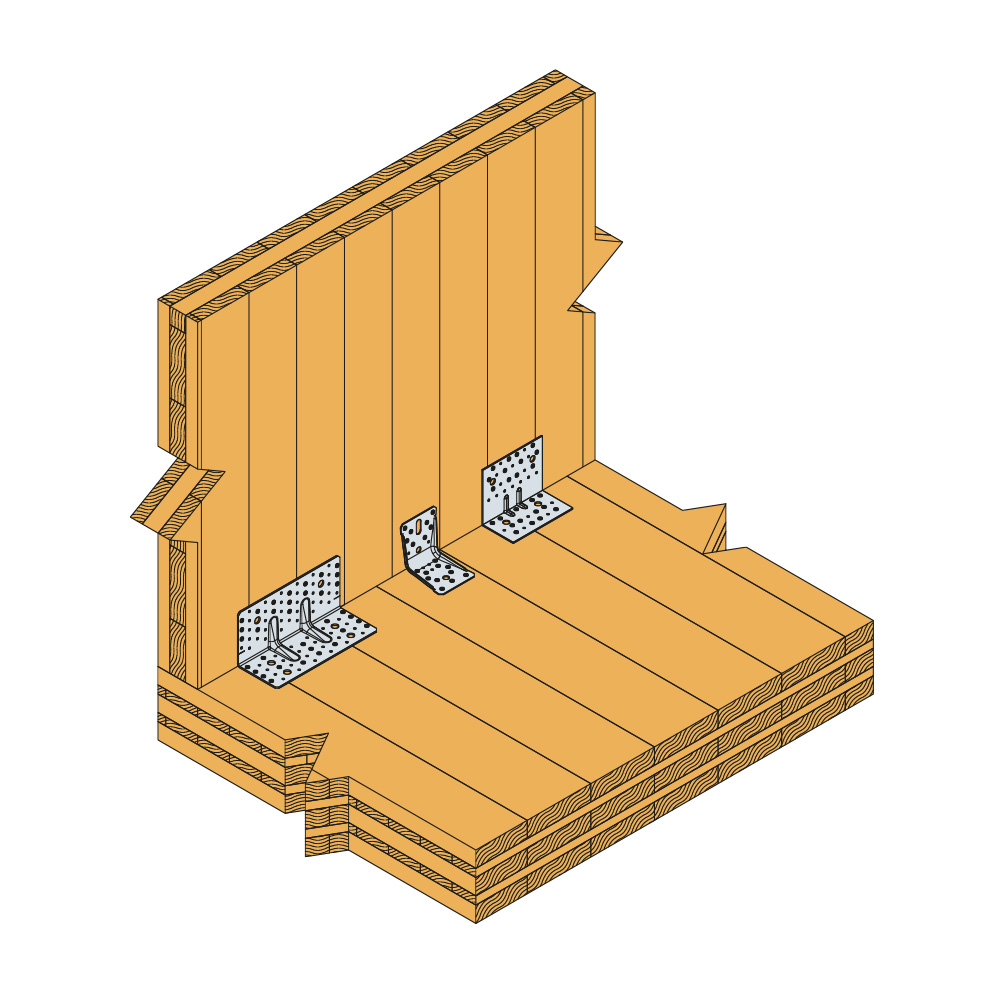

Ideale per l'impiego in edifici in X-LAM.
Grande versatilità: può essere installata su supporti in calcestruzzo o in legno.

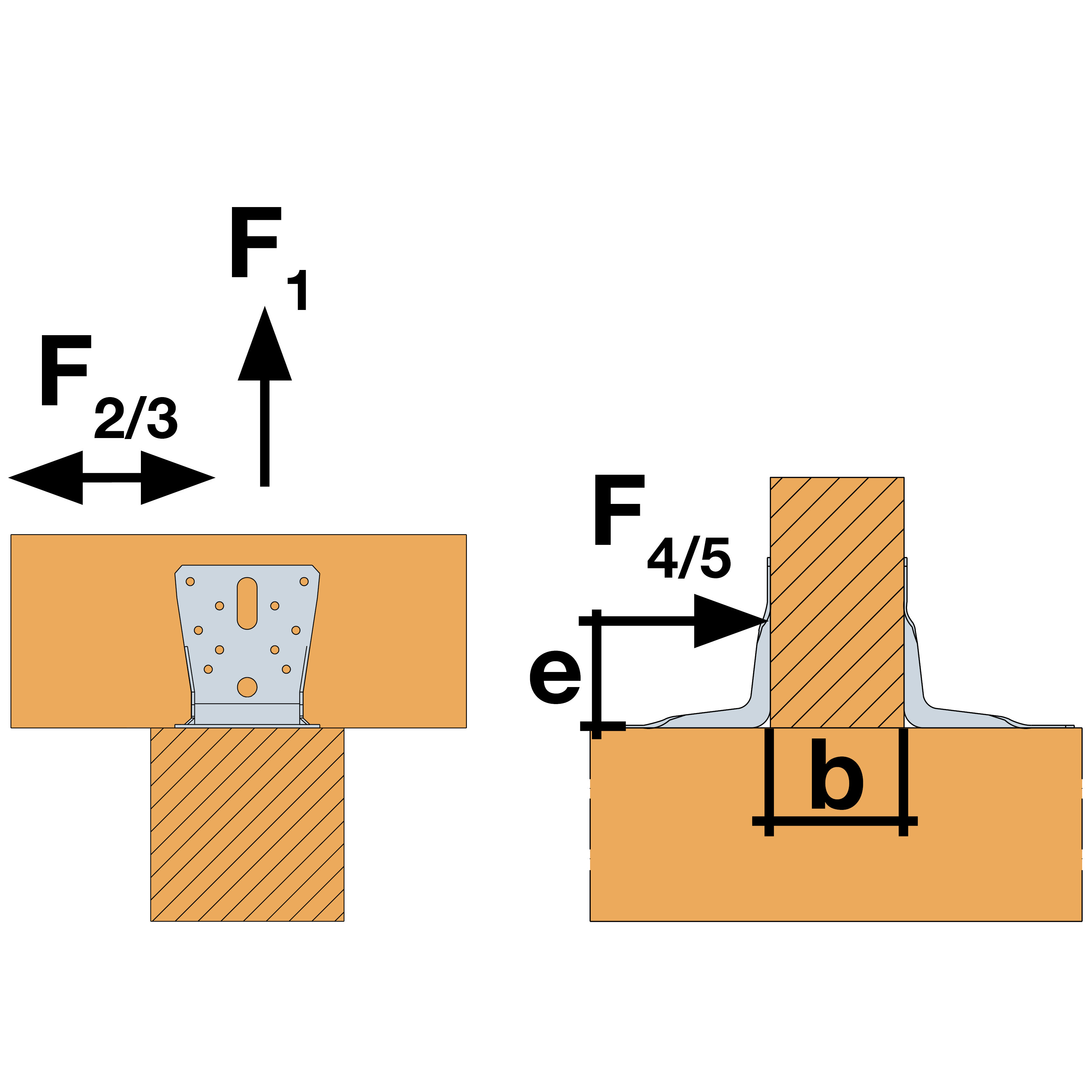

Elevate prestazioni per carichi orizzontali (F2 / F3) e verticali (F1).

Applicazione

Applicazioni

Elemento di supporto: legno massiccio, legno lamellare, X-LAM, calcestruzzo, acciaio.
Elemento secondario: legno massiccio, legno lamellare, X-LAM.

Utilizzo

Legno massiccio
X-Lam

Dati tecnici

Dimensioni

Gamma prodotto

Codici	DB nr.	Dimensioni [mm]				Fori lato A		Fori lato B		Pz/conf.
Codici	DB nr.	A	B	C	t	Ø5	Ø14	Ø5	Ø14	Pz/conf.
ABR255	1901628	120	100	255	3	52	2	41	4	10
ABR255SO	2112422	200	100	255	3	56	2	-	4	10

Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Chiodatura completa - Schema chiodatura 1

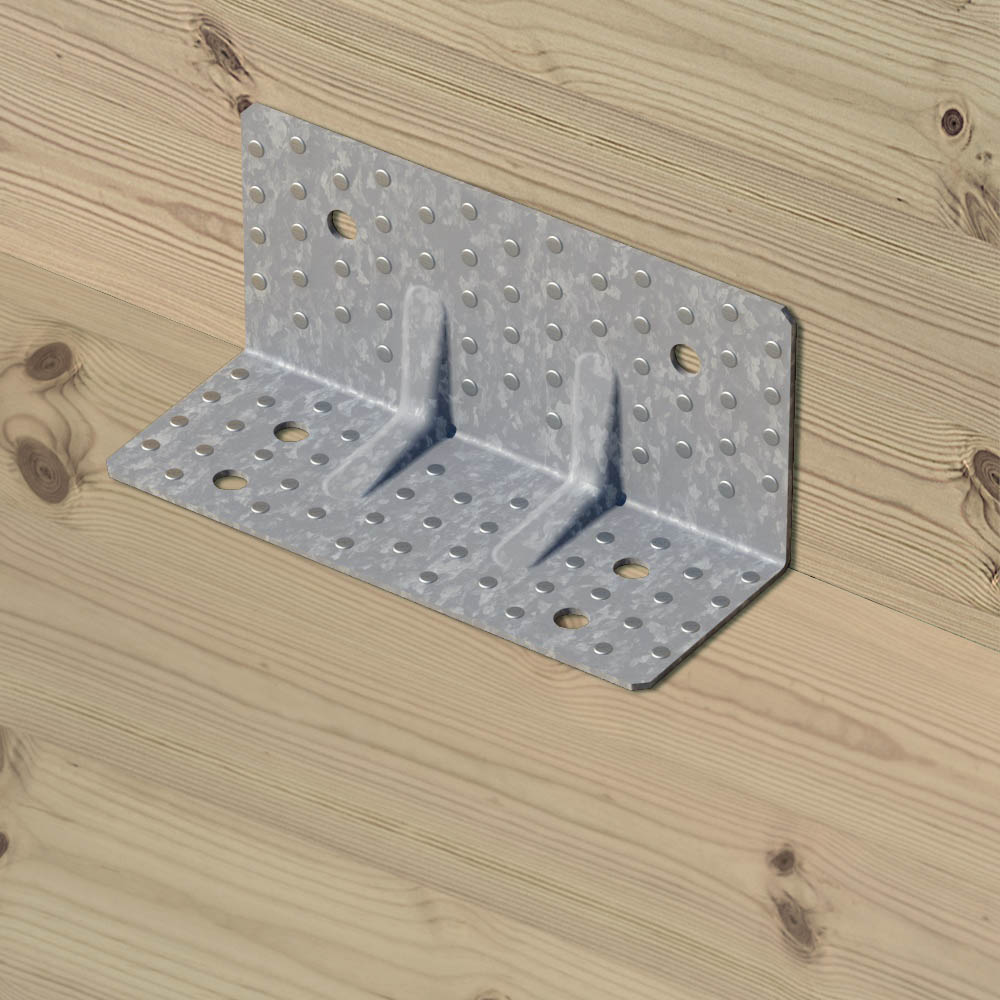

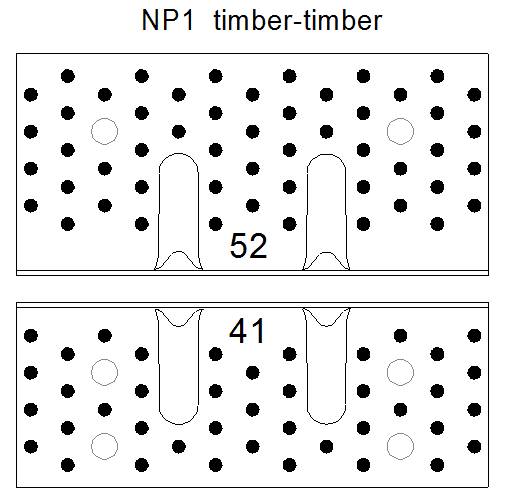

Codici	Legno/Legno - Chiodatura completa - Schema chiodatura 1
	Fissaggi		Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A	Lato B	R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Q.tà	Q.tà	CNA4.0x...				CNA4.0x...				CNA4.0x...				CNA4.0x...
	Q.tà	Q.tà	35	40	50	60	35	40	50	60	35	40	50	60	35	40	50	60
ABR255	52	41	14,1 / kmod^0,4	16 / kmod^0,4	19,5/ kmod^0,4	22,5 / kmod^0,4	33.5	37	45.9	50.5	12.5	14.9	18.2	21.1	min (14.3 / kmod^0,4; 13.4/kmod)	min (15.7 / kmod^0,4; 13.4/kmod)	min (18.8 / kmod^0,4; 13.4/kmod)	13.4/kmod

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

Capacità caratteristiche predeterminate(*) - Legno/Legno - 1 angolare per connessione - Chiodatura completa - Schema chiodatura 1

Codici	Legno/Legno - Chiodatura completa - Schema chiodatura 1
	Fissaggi		Capacità caratteristiche predeterminate - Legno C24 - 1 angolare per connessione [kN]
	Lato A	Lato B	R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Q.tà	Q.tà	CNA4.0x...				CNA4.0x...				CNA4.0x...				CNA4.0x...
	Q.tà	Q.tà	35	40	50	60	35	40	50	60	35	40	50	60	35	40	50	60
ABR255	52	41	14.7	16.7	20.3	23.5	33.5	37	45.9	50.5	12.5	14.9	18.2	21.1	14.8	14.8	14.8	14.8

(*) Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - k_mod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

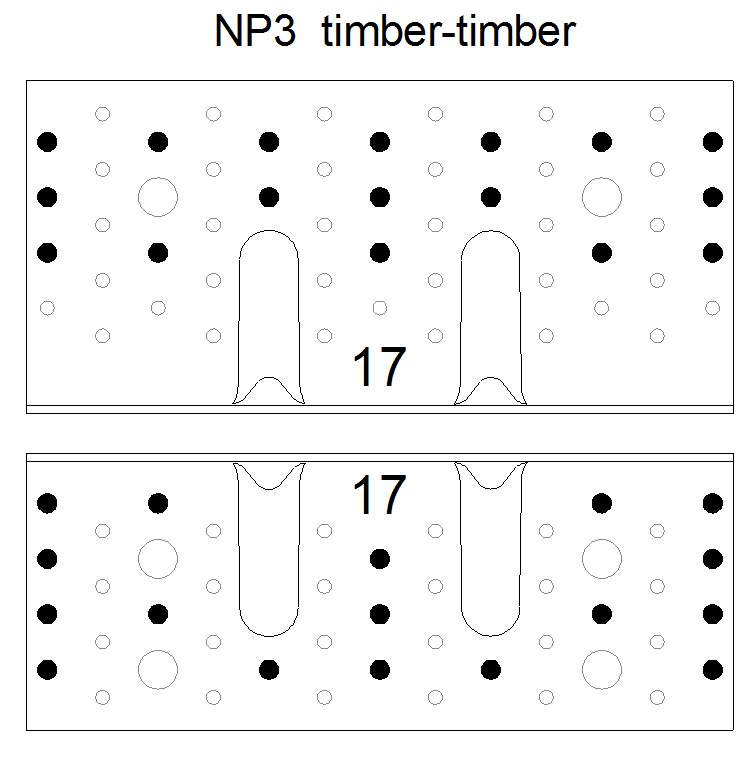

Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 2

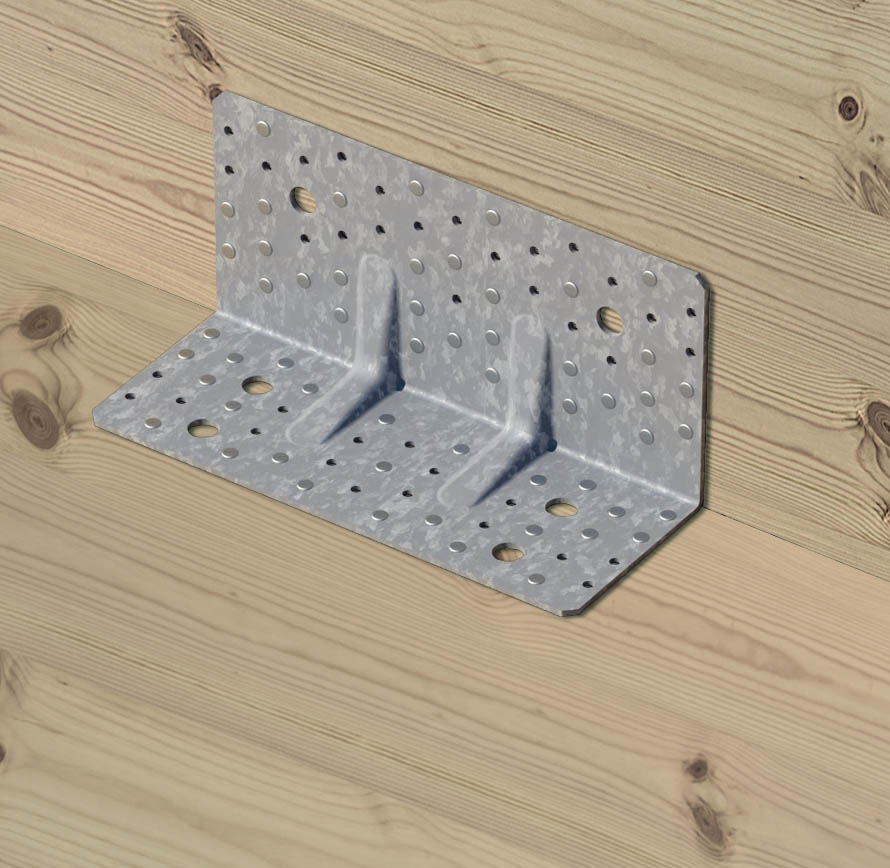

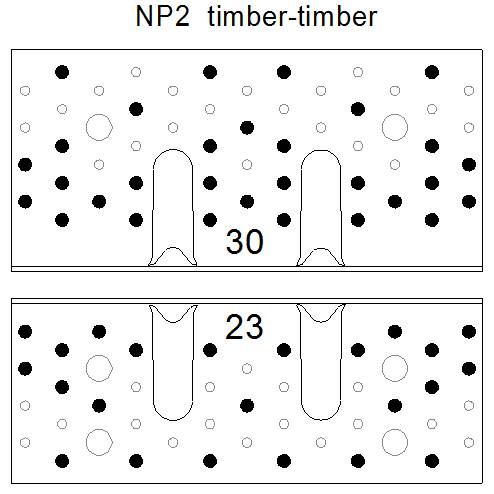

Codici	Legno/Legno - Chiodatura parziale - Schema chiodatura 2
	Fissaggi		Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A	Aletta B	R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Q.tà	Q.tà	CNA4.0x...				CNA4.0x...				CNA4.0x...				CNA4.0x...
	Q.tà	Q.tà	35	40	50	60	35	40	50	60	35	40	50	60	35	40	50	60
ABR255	30	23	12,2 / kmod^0,4	13,7 / kmod^0,4	16,5 / kmod^0,4	19,5 / kmod^0,4	27.4	30.5	38	42.1	12.2	13.8	16.9	19.5	min (11.5 ; 13.9/kmod)	min (13.6 ; 13.9/kmod)	min (18 ; 13.9/kmod)	min (22 ; 13.9/kmod)

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

Capacità caratteristiche predeterminate(*) - Legno/Legno - 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 2

Codici	Legno/Legno - Chiodatura parziale - Schema chiodatura 2
	Fissaggi		Capacità caratteristiche predeterminate - Legno C24 - 1 angolare per connessione [kN]
	Lato A	Lato B	R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Q.tà	Q.tà	CNA4.0x...				CNA4.0x...				CNA4.0x...				CNA4.0x...
	Q.tà	Q.tà	35	40	50	60	35	40	50	60	35	40	50	60	35	40	50	60
ABR255	30	23	12.7	14.3	17.2	20.3	27.4	30.5	38	42.1	12.2	13.8	16.9	19.5	11.5	13.6	15.4	15.4

Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 4

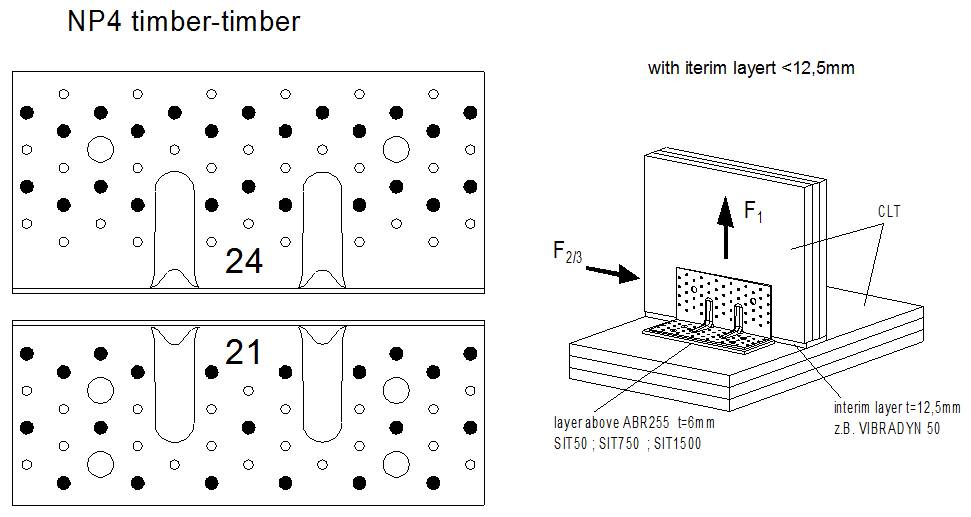

Codici	Legno/Legno - Chiodatura parziale - Schema chiodatura 4
	Fissaggi		Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A	Lato B	R_1,k		R_2,k= R_3,k		R_4.k		R_5.k
	Q.tà	Q.tà	CNA4,0x...		CNA4.0x...		CNA4.0x...		CNA4.0x...
	Q.tà	Q.tà	50	60	50	60	50	60	50	60
ABR255	24	21	15,6/kmod^0,4	18,1/kmod^0,4	28.6	31.4	15.9	18.3	10.8/kmod^0.3	min (12.7/kmod^0,3 ; 12.8 / kmod)

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

Lo schema chiodatura 4 è stato sviluppato specificamente per le applicazioni in X-Lam. Può essere utilizzato per applicazioni con altri materiali a base di legno, a condizione che questi ultimi rispettino gli interassi e le distanze dai bordi dei fissaggi come nell'X-Lam.

Capacità caratteristiche predeterminate(*) - Legno/Legno- 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 4

Codici	Legno/Legno- Chiodatura parziale - Schema chiodatura 4
	Fissaggi		Legno C24 - 1 angolare per connessione [kN]
	Lato A	Lato B	R_1.k		R_2.k = R_3.k		R_4.k		R_5.k
	Q.tà	Q.tà	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255	24	21	16.2	18.8	28.6	31.4	15.9	18.3	11.1	16.7

Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 5

Codici	Legno/Legno - Chiodatura parziale - Schema chiodatura 5
	Fissaggi		Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A	Aletta B	R_1,k	R_2,k = R_3,k
	Q.tà	Q.tà	CSA5.0x50	CSA5.0x50
ABR255	46	41	23,6 / kmod	51.7

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

Lo schema chiodatura 5 è stato sviluppato specificamente per le applicazioni in X-Lam. Può essere utilizzato per applicazioni con altri materiali a base di legno, a condizione che questi ultimi rispettino gli interassi e le distanze dai bordi dei fissaggi come nell'X-Lam.

Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 6


Codici	Legno/Legno - Chiodatura parziale - Schema chiodatura 6
	Fissagi		Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A	Lato B	R_1.k		R_2,k= R_3,k
	Q.tà	Q.tà	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255	32	21	-	-	36.1	39.2

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

Lo schema chiodatura 6 è stato sviluppato specificamente per le applicazioni in X-Lam. Può essere utilizzato per applicazioni con altri materiali a base di legno, a condizione che questi ultimi rispettino gli interassi e le distanze dai bordi dei fissaggi come nell'X-Lam.

Capacità caratteristiche - Trave X-LAM/Trave X-LAM - Viti Ø12 - 1 angolare per connessione

Codici	Trave X-LAM/Trave X-LAM - Viti Ø12 - 1 angolare per connessione
	Fissaggi				Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B		R_1.k	R_2.k = R_3.k
	Q.tà	Tipo	Q.tà	Tipo	SSH12x80	SSH12x80
ABR255	2	SSH	4	SSH	13.4	16.6

Capacità caratteristiche - Legno/Calcestruzzo - 1 angolare per connessione - Chiodatura completa - Schema chiodatura 1

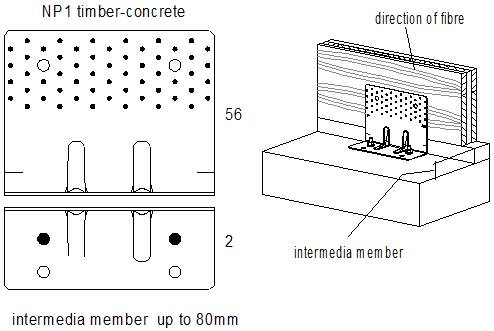

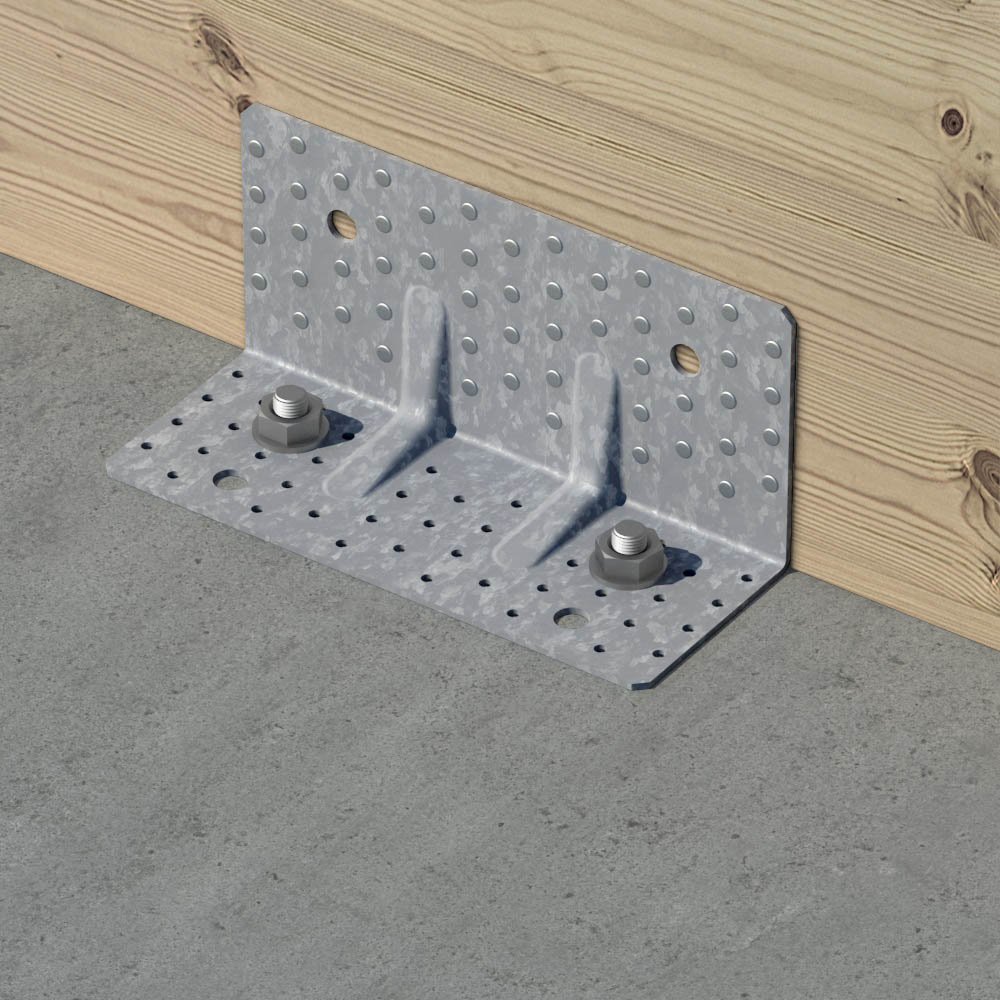

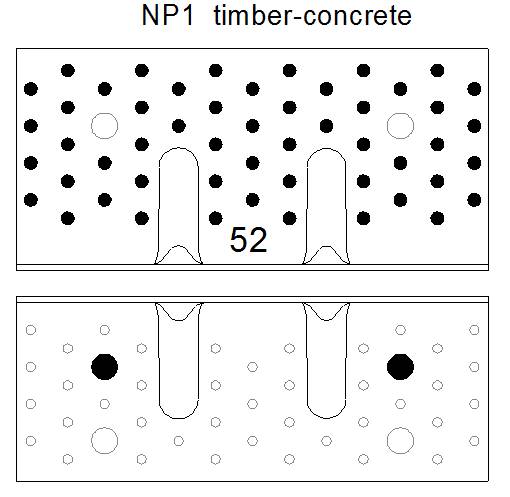

Codici	Legno/Calcestruzzo - Chiodatura completa - Schema chiodatura 1
	Fissaggi				Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B		R_1.k					R_2.k = R_3.k				R_4.k					R_5.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x...					CNA4.0x...				CNA4.0x...					CNA4.0x...
	Q.tà	Tipo	Q.tà	Tipo	35-50-60	35	40	50	60	35	40	50	60	35-50-60	35	40	50	60	35	40	50	60
ABR255	52	CNA	2	Ø12	22 / kmod	22 / kmod	22 / kmod	22 / kmod	22 / kmod	33	36	min (45,3 ; 42,9/kmod)	min (49,2 ; 42,9/kmod)	18.3 / kmod^0,7	18.3/kmod^0,7	18.3/kmod^0,7	18.3/kmod^0,7	18.3/kmod^0,7	min (17.1/kmod^0.25 ; 17.7/kmod)	min (19.5/kmod^0.25 ; 17.7/kmod)	min (23.5/kmod^0.25 ; 17.7/kmod)	min (27.3/kmod^0.25 ; 17.7/kmod)
ABR255SO	56	CNA	2	Ø12	22,9 / kmod	22,9/kmod	22,9/kmod	22,9/kmod	22,9/kmod	29.2	32.5	38.6	-	18,6 / kmod^0,66	18,6/kmod^0,66	18,6/kmod^0,66	18,6/kmod^0,66	18,6/kmod^0,66	5,05/kmod	5,05/kmod	5,05/kmod	5,05/kmod

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

Gli ancoraggi devono essere controllati separatamente con un valore di trazione di 1,1*F1, 1*F2 e 1,1*F5.

Capacità caratteristiche predeterminate(*) - Legno/Calcestruzzo - 1 angolare per connessione - Chiodatura completa - Schema chiodatura 1


Codici	Legno/Calcestruzzo - Chiodatura completa - Schema chiodatura 1
	Fissaggi				Capacità caratteristiche predeterminate - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B		R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x...				CNA4.0x...				CNA4.0x...				CNA4.0x...
	Q.tà	Tipo	Q.tà	Tipo	35	40	50	60	35	40	50	60	35	40	50	60	35	40	50	60
ABR255	52	CNA	2	Ø12	24.4	24.4	24.4	24.4	25.1	29.2	45.3	49.2	19.7	19.7	19.7	19.7	17.5	19.6	19.6	19.6
ABR255SO	56	CNA	2	Ø12	20.8	20.8	20.8	20.8	29.2	32.5	38.6	-	17.1	17.1	17.1	17.1	4.6	4.6	4.6	4.6

Gli ancoraggi devono essere calcolati separatamente. Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.

Capacità caratteristiche - Legno/Calcestruzzo - 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 2

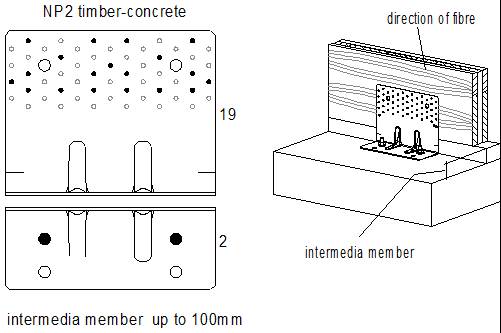

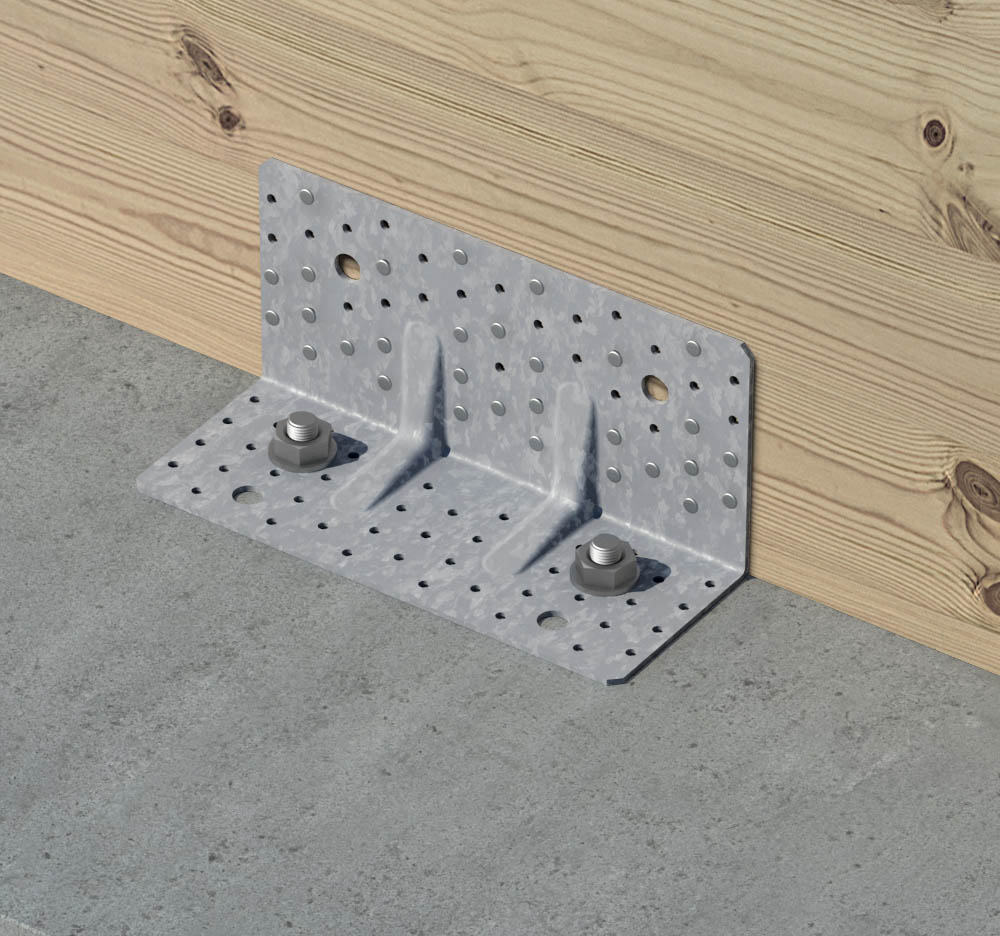

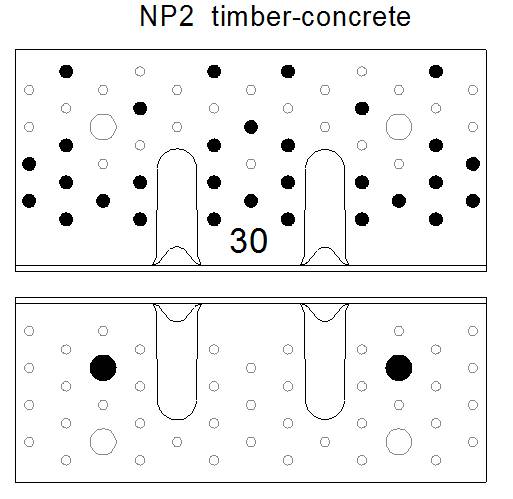

Codici	Legno/Calcestruzzo - Chiodatura parziale - Schema chiodatura 2
	Fissaggi				Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B		R_1.k				R_2.k = R_3.k				R_4.k					R_5.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x...				CNA4.0x...				CNA4.0x...					CNA4.0x...
	Q.tà	Tipo	Q.tà	Tipo	35	40	50	60	35	40	50	60	35-50-60	35	40	50	60	35	40	50	60
ABR255	30	CNA	2	Ø12	15.94	18.8	min (24,8 ; 22 / kmod)	min (30,3 ; 22 / kmod)	21.6	23.7	29	32	18.3 / kmod^0,7	18.3/kmod^0,7	18.3/kmod^0,7	18.3/kmod^0,7	18.3/kmod^0,7	15.3/kmod^0.6	16.5/kmod^0.6	min (19.9/kmod^0.4 ; 17.7 / kmod)	min (23.3/kmod^0.4 ; 17.7 / kmod)
ABR255SO	19	CNA	2	Ø12	min (24,3; 22,9/kmod)	min (27,5; 22,9/kmod)	min (34,7; 22,9/kmod)	22,9/kmod	13.3	15.7	20.7	-	18,2 / kmod^0,66	18,2/kmod^0,66	18,2/kmod^0,66	18,2/kmod^0,66	18,2/kmod^0,66	5,05/kmod	5,05/kmod	5,05/kmod	5,05/kmod

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

Gli ancoraggi devono essere controllati separatamente con un valore di trazione di 1,1*F1, 1*F2 e 1,1*F5.

Capacità caratteristiche predeterminate(*) - Legno/Calcestruzzo - 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 2

Codici	Legno/Calcestruzzo - Chiodatura parziale - Schema chiodatura 2
	Fissaggi				Capacità caratteristiche predeterminate - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B		R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x...				CNA4.0x...				CNA4.0x...				CNA4.0x...
	Q.tà	Tipo	Q.tà	Tipo	35	40	50	60	35	40	50	60	35	40	50	60	35	40	50	60
ABR255	30	CNA	2	Ø12	15.94	18.8	24.4	24.4	21.6	23.7	29.3	32	20.3	20.3	20.3	20.3	16.2	17.5	19.6	19.6
ABR255SO	19	CNA	2	Ø12	20.8	20.8	20.8	2.08	13.3	15.7	20.7	-	17.1	17.1	17.1	17.1	4.6	4.6	4.6	4.6

(*) Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Capacità caratteristiche - Legno/Calcestruzzo - 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 4

Codici	Legno/Calcestruzzo - Chiodatura parziale - Schema chiodatura 4
	Fissaggi				Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B		R_1.k		R_2.k = R_3.k		R_4.k		R_5.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255SO	26	CNA	2	Ø12	22,9/kmod	22,9/kmod	21.7	-	18,2/kmod^0,66	18,2/kmod^0,66	5,05/kmod	5,05/kmod

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

Gli ancoraggi devono essere controllati separatamente multiplicando il carico F₁ per un fattore di 1.1, F₂ per un fattore di 1 e F₅ per un fattore di 2.2.

Capacità caratteristiche predeterminate(*) - Legno/Calcestruzzo - 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 4

Codici	Legno/Calcestruzzo - Chiodatura parziale - Schema chiodatura 4
	Fissaggi				Capacità caratteristiche predeterminate - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B		R_1.k		R_2.k = R_3.k		R_4.k		R_5.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255SO	26	CNA	2	Ø12	20.8	20.8	21.7	-	17.1	17.1	4.6	4.6

Capacità caratteristiche - Legno/Calcestruzzo - 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 7

Codici	Legno/Calcestruzzo - Chiodatura parziale - Schema chiodatura 7
	Fissaggi				Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B		R_1.k		R_2.k = R_3.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255	30	CNA	2	Ø12	-	-	39.8	42.5
ABR255SO	-	-	-	-	-	-	-	-

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

Gli ancoraggi devono essere controllati separatamente multiplicando il carico F₂ per un fattore di 1.

Lo schema chiodatura 7 è stato sviluppato specificamente per le applicazioni in X-Lam. Può essere utilizzato per applicazioni con altri materiali a base di legno, a condizione che questi ultimi rispettino gli interassi e le distanze dai bordi dei fissaggi come nell'X-Lam.

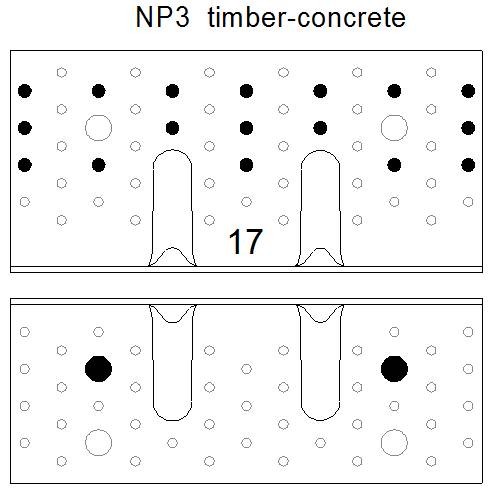

Capacità caratteristiche - Legno/Calcestruzzo - 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 8

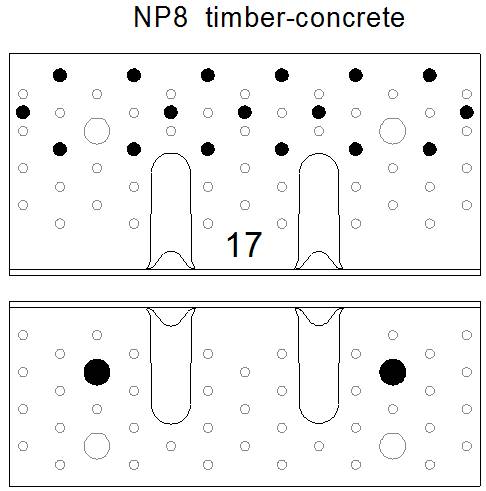

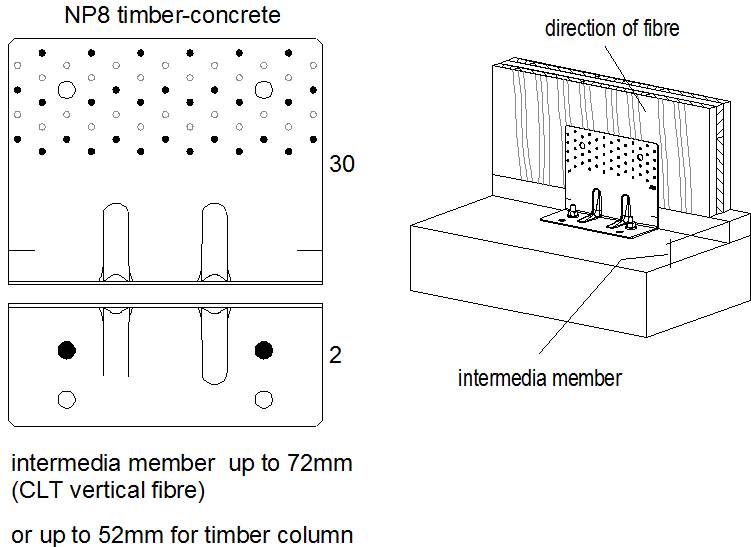

Codici	Legno/Calcestruzzo - Chiodatura parziale - Schema chiodatura 8
	Fissggi				Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B		R_1.k		R_2.k = R_3.k		R_4.k		R_5.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x...		CNA4.0x...		CNA4.0x...		CNA4.0x...
	Q.tà	Tipo	Q.tà	Tipo	50	60	50	60	50	60	50	60
ABR255	17	CNA	2	Ø12	20	20	24.9	26.5	18.3/kmod^0.7	18.3/kmod^0.7	5.9/kmod^0.6	6.7/kmod^0.5
ABR255SO	30	CNA	2	Ø12	22,9/kmod	22,9/kmod	26.1	-	18,2/kmod^0,66	18,2/kmod^0,66	5,05/kmod	5,05/kmod

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

Gli ancoraggi devono essere controllati separatamente multiplicando il carico F₁ per un fattore di 1.1, carico F₂ per un fattore di 1 e carico F5 per un fattore di 2.2.

Capacità caratteristiche predeterminate(*) - Legno/Calcestruzzo - 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 8

Codici	Legno/Calcestruzzo - Chiodatura parziale - Schema chiodatura 8
	Fissaggi				Capacità caratteristiche predeterminate - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B		R_1.k		R_2.k = R_3.k		R_4.k		R_5.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255	17	CNA	2	Ø12	23.4	25.8	24.9	26.5	19.7	19.7	6.2	7
ABR255SO	56	CNA	2	Ø12	20.8	20.8	26.1	-	17.1	17.1	4.6	4.6

Capacità caratteristiche - Legno/Calcestruzzo- 1 angolare per connessione - Chiodatura parziale - Schema chiodatura 9

Codici	Capacità caratteristiche - Legno/Calcestruzzo - Chiodatura parziale - Schema chiodatura 9
	Fissaggi				Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Aletta B		R_1.k	R_2.k = R_3.k
	Q.tà	Tipo	Q.tà	Tipo	CSA5.0x50	CSA5.0x50
ABR255	35	CSA	2	Ø12	min (79,5 ; 22 / kmod)	min (58 ; 57,6 / kmod)
ABR255SO	-	-	-	-	-	-

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

Gli ancoraggi devono essere controllati separatamente multiplicando il carico F₁ per un fattore di 1.1 e il carico F₂ per un fattore di 1.

Lo schema chiodatura 9 è stato sviluppato specificamente per le applicazioni in X-Lam. Può essere utilizzato per applicazioni con altri materiali a base di legno, a condizione che questi ultimi rispettino gli interassi e le distanze dai bordi dei fissaggi come nell'X-Lam.

Capacità caratteristiche - X-LAM /Calcestruzzo- Viti Ø12 - 1 angolare per connessione

Codici	X-LAM /Calcestruzzo- Viti Ø12 - 1 angolare per connessione
	Fissaggi				Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B		R1,k		R_2,k = R_3,k
	Q.tà	Tipo	Q.tà	Tipo	SSH12x80	SSH12x120	SSH12x80	SSH12x120
ABR255	2	SSH	2	Ø12	17.6	21.3	27.5	27.5
ABR255SO	2	SSH	2	Ø12	17.4	-	19.8	-
