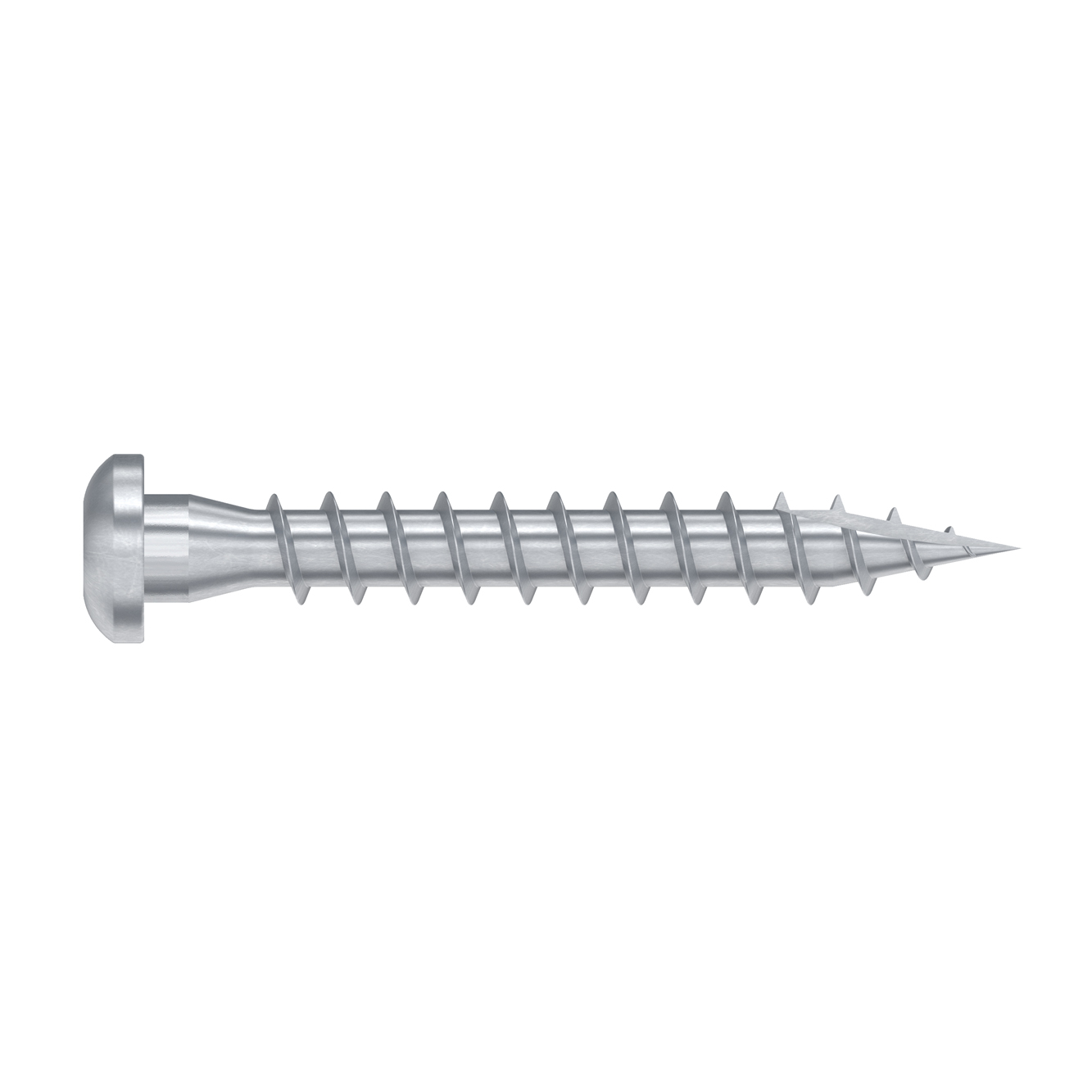

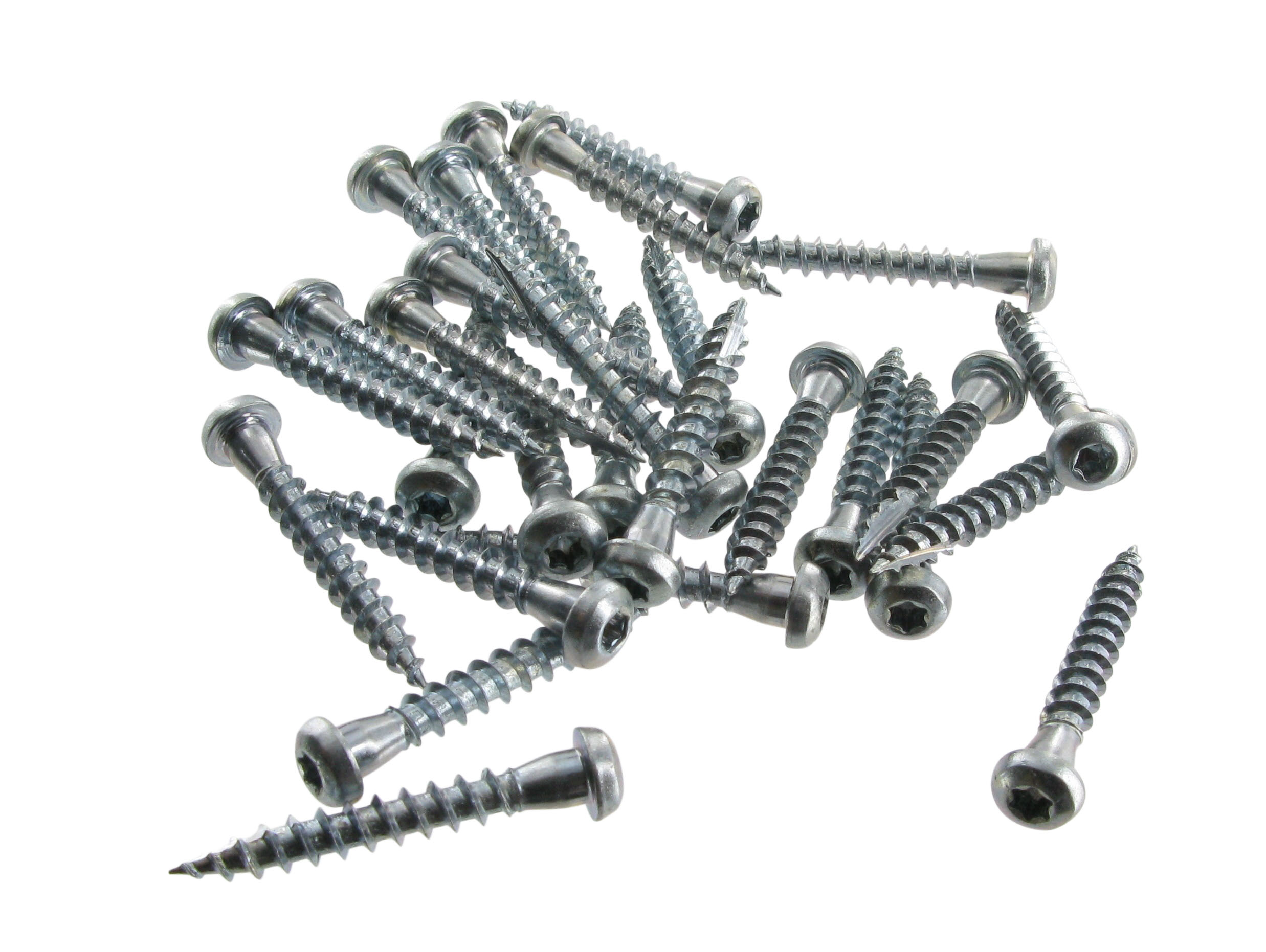

CSA

Vite per piastre di fissaggio

La vite CSA è stata sviluppata per installare i connettori sul legno. Il collare sottotesta assicura un contatto completo con la staffa, aumentando il trasferimento dei carichi. Permette un fissaggio con maggiore capacità di carico trasversale rispetto alle viti standard.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Intérieur

Acier électrozingué 12µm

Solid Wood

Dettagli del prodotto

Immagini

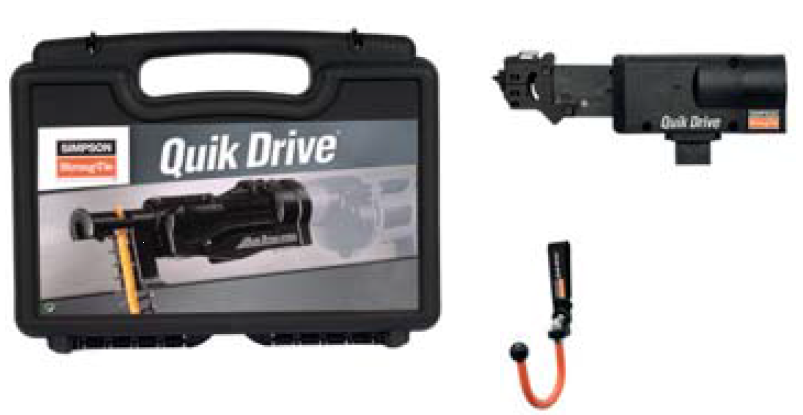

QDBPC50E

Caratteristiche

Materiale

Zincatura galvanica.

Caratteristiche

Certificate CE secondo ETA-04/0013.

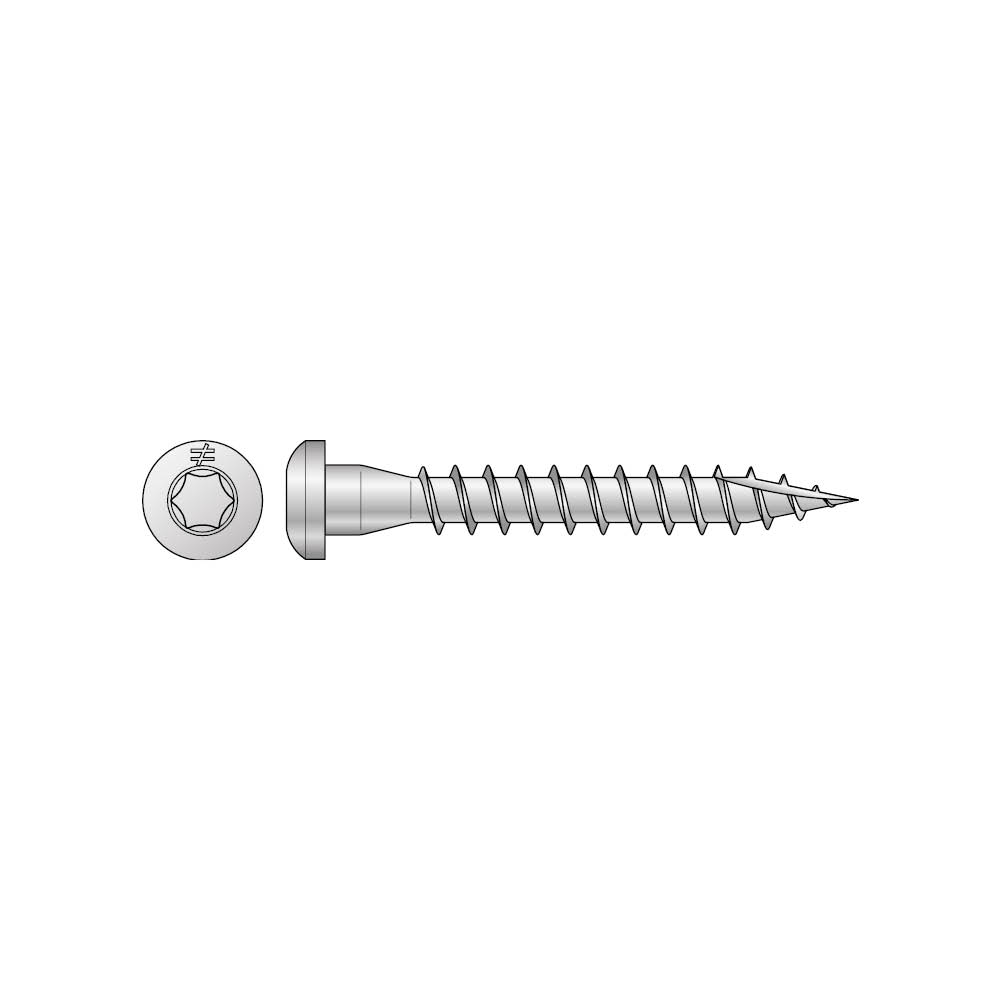

Impronta T20. Collare sottotesta calibrato con invito conico per un inserimento sicuro nei fori dei connettori.
Fresa in punta type17.

Applicazione

Applicazioni

Elemento di supporto: legno massiccio, legno composito, lamellare
Elemento secondario: legno massiccio, legno composito, lamellare

Utilizzo

Fissaggio di connettori e piastre a supporti in legno.

Installazione

Coppia di serraggio max 5 Nm

Dati tecnici

Dimensioni

Gamma prodotto

Codici	DB nr.	NOBB nr.	Gunnebo art.nr	Dimensioni [mm]					Inserto	Q.tà	Imballo	Disponibile in UK
Codici	DB nr.	NOBB nr.	Gunnebo art.nr	l	l_g	d₁	d	d_h	Inserto	Q.tà	Imballo	Disponibile in UK
CSA5.0X25	1244256	41467648	-	25	19	3.15	4.85	8.3	T-20	250	2000	Yes
CSA5.0X35	1244280	41467671	7254	35	29	3.15	4.85	8.3	T-20	250	2000	Yes
CSA5.0X40	1244295	41467762	7255	40	34	3.15	4.85	8.3	T-20	250	2000	Yes
CSA5.0X50	1245787	41467770	76118	50	44	3.15	4.85	8.3	T-20	250	2000	Yes

Capacità caratteristiche

Codici	Capacità caratteristiche [kN]
Codici	R_ax,k	R_lat,k
CSA5.0X25	1.38	1.49
CSA5.0X35	2.11	1.99
CSA5.0X40	2.47	2.25
CSA5.0X50	3.2	2.63

I carichi si riferiscono a piastre di acciaio di spessore 2 mm ed a legno di classe C24, per altri spessori e materiali fare riferimento a ETA-04/0013.

Valori prestazionali basati su una densità del legno di 350 kg/m³.
