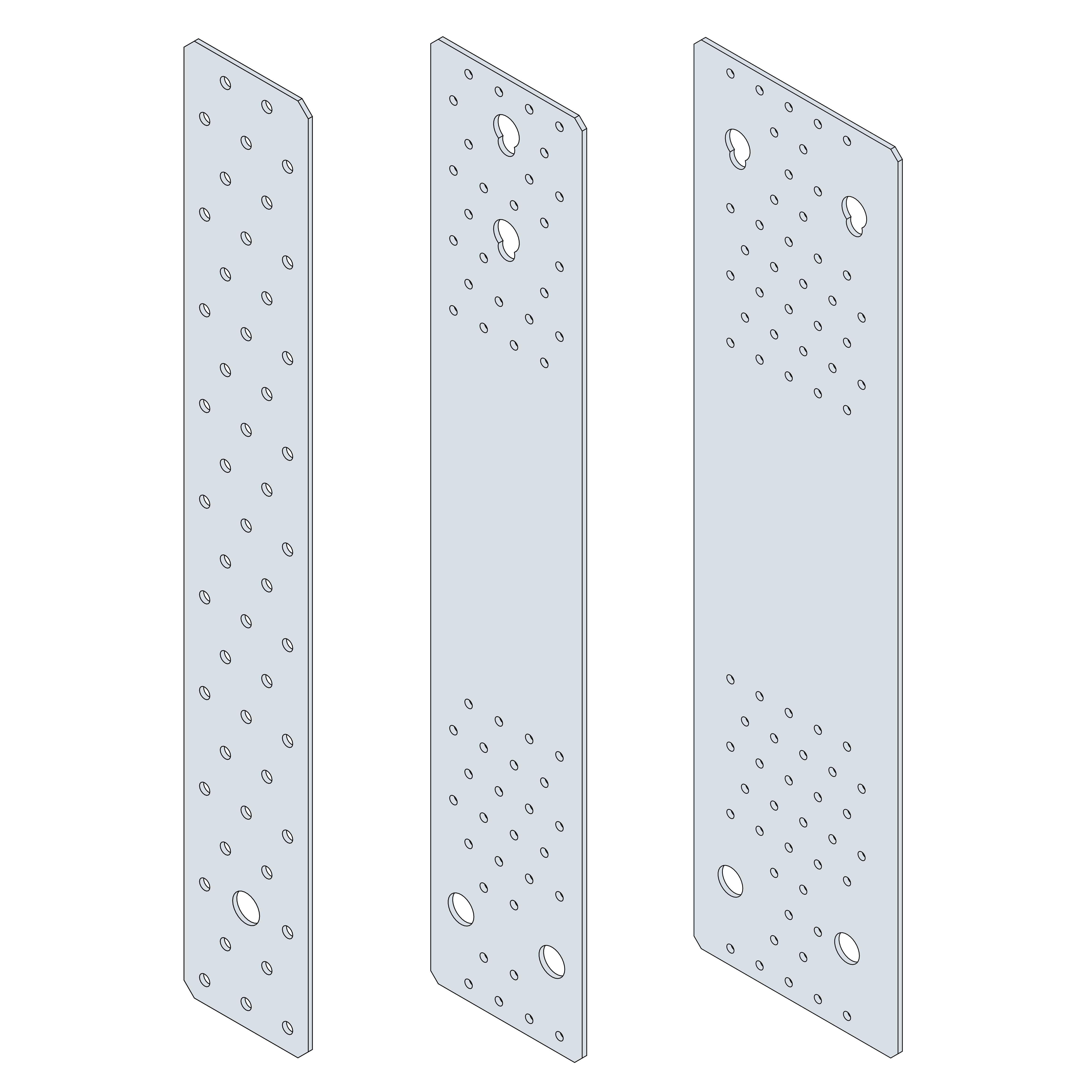

NPB

Piastra di fissaggio perforata per forze di trazione

La piastra NPB è stata sviluppata per il fissaggio tra pannelli X-LAM / pannelli in X-LAM o pannelli X-LAM / supporto in calcestruzzo.

Molto versatile, la sua installazione è agevolata dalla marcatura della linea centrale che indica il corretto posizionamento della piastra.

Marquage CE
ETE
Classe service 2
Intérieur
Acier galvanisé Z275

Dettagli del prodotto

Caratteristiche

Materiale

  • Acciaio zincato S250GD + Z275 secondo EN 10346
  • Spessore 3 mm

Vantaggi

  • Ideale per l'uso negli edifici in X-LAM. Grande versatilità: può essere utilizzata per connessioni tra X-LAM e X-LAM o tra X-LAM e calcestruzzo.

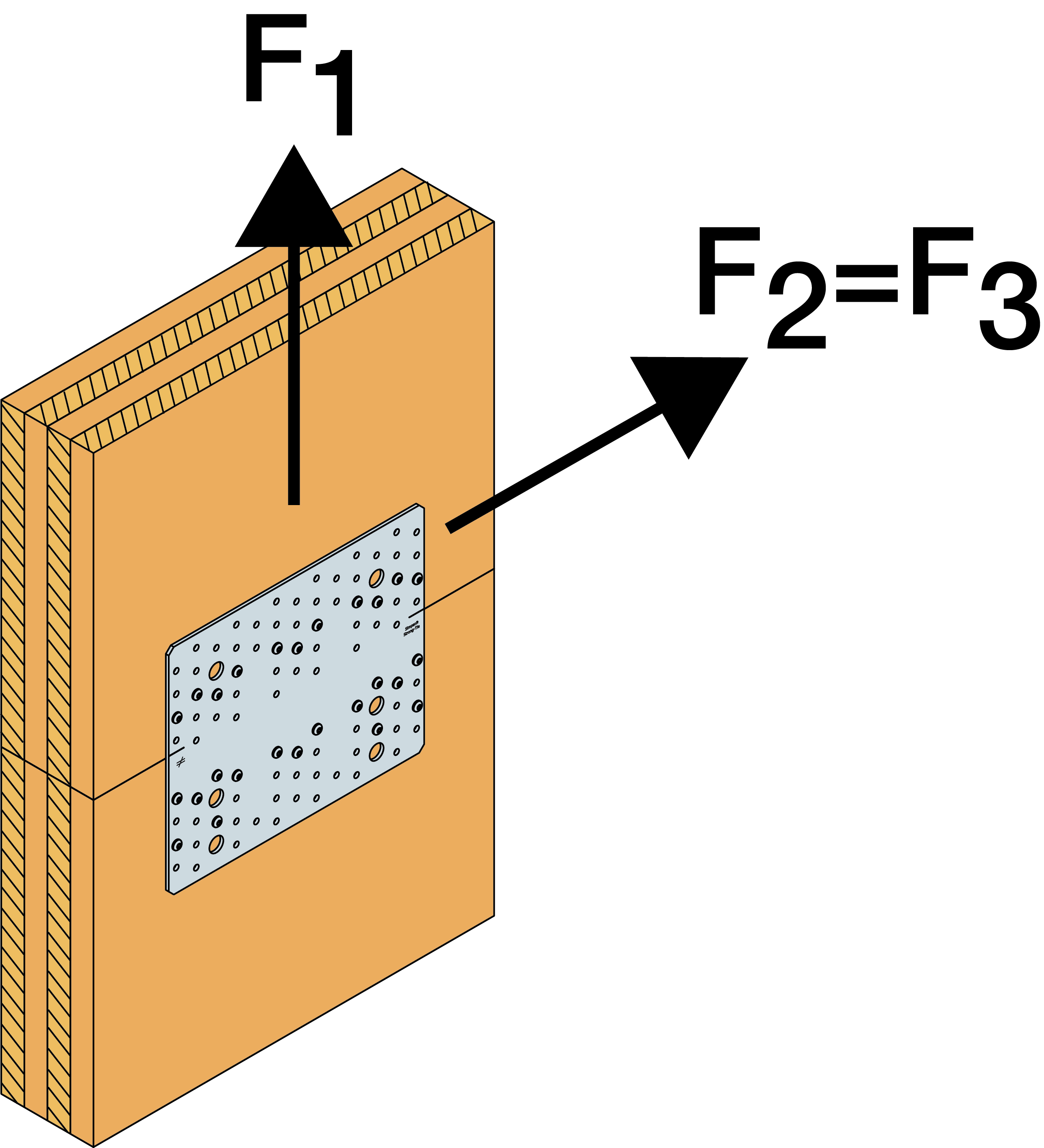

  • Elevate prestazioni per carichi orizzontali (F2 / F3) e verticali (F1).

Applicazione

Utilizzo

  • X-Lam
  • Pannelli massicci

Dati tecnici

Dimensioni

Gamma prodotto

Codici Dimensioni [mm] Fori Box Quantity
A B t Ø5 Ø13 Ø17
NPB60400604002491-10
NPB100540100540326+282 (Ø14)210
NPB140540140540336+36-2+210

Capacità caratteristiche - X-Lam/X-Lam

Codici X-Lam/X-Lam
Capacità caratteristiche - Legno C24 [kN] Capacità caratteristiche - Legno C24
Fissaggi  R1,k Fissaggi R2.k [kN]
Parte Superiore Parte inferiore CNA4,0x50 CSA5,0x50 Parte Superiore Parte Inferiore CSA5,0x50 CNA4,0x50
NPB60400nnmin (26.7/kmod ; n x 2.22)min (26.7/kmod ; n x 2.63)----
NPB100540nnmin (71.3/kmod ; n x 2.22)min (71.3/kmod ; n x 2.63)----
NPB140540nnmin (102.5/kmod ; n x 2.22)min (102.5/kmod ; n x 2.63)----

n = numero di fissaggi (CNA o CSA) sulla parte superiore o inferiore della piastra. Il numero di fissaggi deve essere lo stesso su entrambi gli elementi in legno.

È necessario controllare le distanze dai bordi del legno.

Per le forze combinate è necessario controllare:

Capacità caratteristiche - X-LAM/Calcestruzzo

Codici X-LAM/Calcestruzzo
Fissaggi Capacità caratteristiche - Legno C24 [kN]
Parte Superiore Parte Inferiore R1,k
CNA4,0x50 CSA5,0x50
NPB60400n1 Ø12min (20.6/kmod ; n x 2.22)min (20.6/kmod ; n x 2.63)
NPB100540n2 Ø12min (58.8/kmod ; n x 2.22)min (58.8/kmod ; n x 2.63)
NPB140540n2 Ø16min (82.4/kmod ; n x 2.22)min (82.4/kmod ; n x 2.63)

n = numero di fissaggi (CNA o CSA) sulla parte superiore della piastra. È necessario controllare le distanze dai bordi del legno e dai bordi del calcestruzzo.

Gli ancoraggi devono essere calcolati separatamente.

Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.

Installazione

Installazione

Fissaggi

CLT:

  • Chiodi CNA Ø4x50 mm.
  • Viti CSA Ø5x40 mm.

Calcestruzzo:

  • Ancorante meccanico: FM-753 CRACK
  • Ancorante chimico: KEM-EP oppure KEM-V + barra filetta BFK

Installazione

Legno:

1. Avvicinare i due elementi da fissare e posizioanare la piastra,
2. Fissare la piastra sul 1° elemento,
3. Fissare la piastra sul 2° elemento.

Calcestruzzo:
1. Avvicinare l'elemento da fissare al supporto in calcestruzzo e posizioanare la piastra,
2. Fissare la piastra sull'elemento ligneo,
3. Fissare la piastra al calcestruzzo con i fissaggi consigliati.
