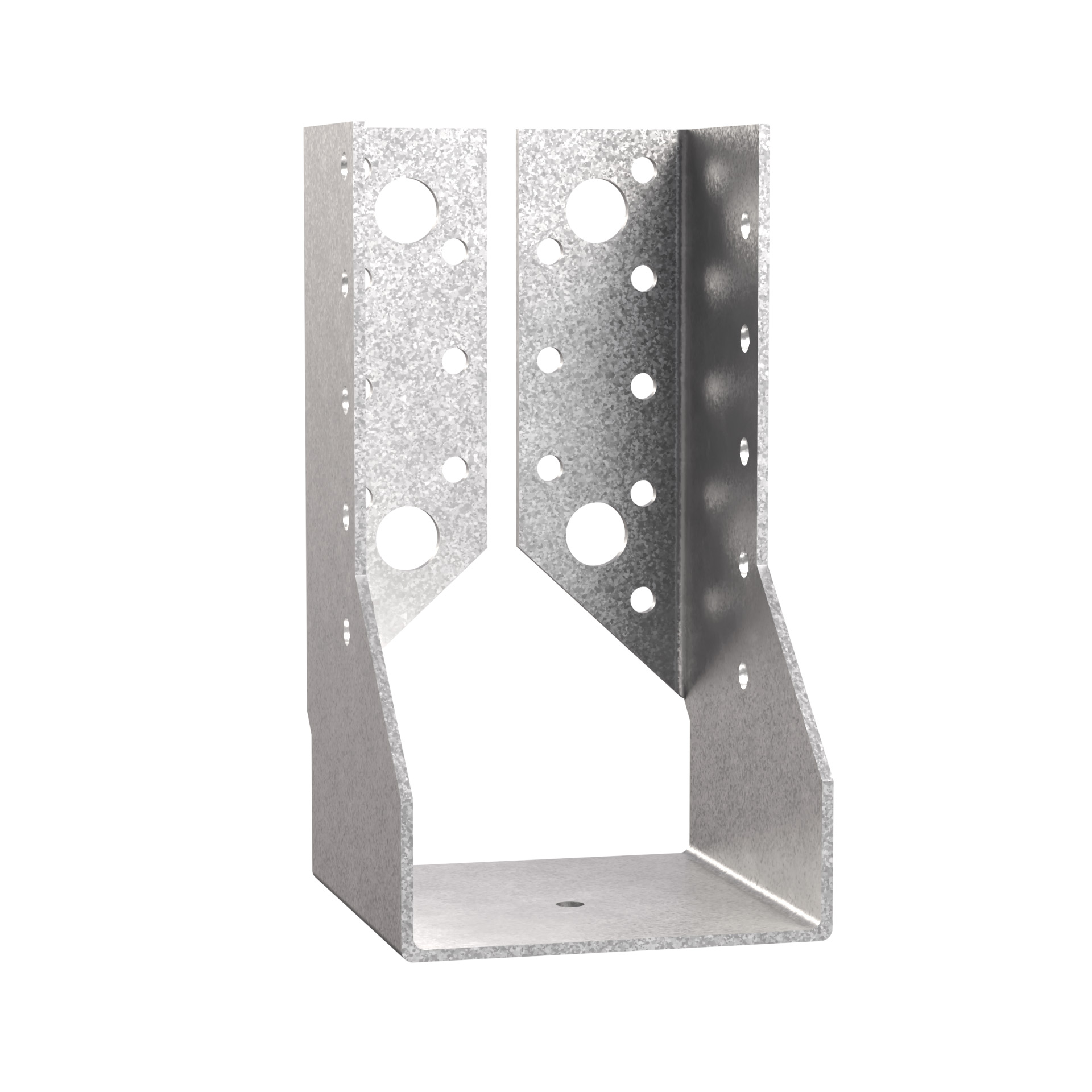

SAI-SAIL

Scarpa ancoraggio interno

Le gamme SAE e SAI sono scarpe di ancoraggio progettate per fissaggi legno-legno che richiedono una maggiore resistenza.

L'altezza della scarpa d'ancoraggio deve essere pari ad almeno 2/3 dell'altezza dell'elemento supportato per evitarne la rotazione, a meno che non si aggiunga un ulteriore fissaggio laterale nella parte superiore. Le scarpe d'ancoraggio SAI non sono raccomandate per il fissaggio con ancoranti su calcestruzzo. La larghezza minima delle scarpe SAI è di 91 mm. Per larghezze inferiori vedi le scarpe IUC.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Intérieur

Acier galvanisé Z275

Dettagli del prodotto

Immagini

Chiodatura completa

Chiodatura parziale

Caratteristiche

Materiale

Acciaio zincato S50GD + Z275 secondo EN 10346.

Vantaggi

Installazione semplice e veloce.

Applicazione

Applicazioni

Elemento di supporto: Legno massiccio, elementi strutturali compositi (SCL), X-Lam, Acciaio, Calcestruzzo.
Elemento secondario: Legno massiccio, elementi strutturali compositi (SCL), X-Lam.

Utilizzo

Travetti
Rinforzo di giunzioni esistenti.

Dati tecnici

Dimensioni

Modello e larghezza

Table "Modello e larghezza" cannot be displayed : no references available.

Contattare l'assistenza tecnica per ulteriori informazioni sui valori di carico in base alla larghezza della scarpa d'ancoraggio.

Gamma prodotto

Codici	Dimensioni Travetto [mm]				Dimensioni Scarpa [mm]						Fori Supporto		Fori Travetto
	Larghezza		Altezza		A	B	C	D	F	t	Ø5	Ø13	Ø5
	Min.	Max.	Min.	Max.	A	B	C	D	F	t	Ø5	Ø13	Ø5
SAI200/38/2	36	38	91	122	38	81	76	17.5	82	2	4	-	4
SAI250/38/2	36	38	116	159	38	106	76	17.5	82	2	6	-	6
SAIL300/38/2	36	38	141	197	38	131	84	18.5	86	2	8	-	8
SAIL300/40/2	38	40	140	195	40	130	84	18.5	86	2	8	-	8
SAI200/60/2	58	60	80	105	60	70	76	17.5	82	2	4	-	4
SAI250/60/2	58	60	105	143	60	95	76	17.5	82	2	6	-	6
SAIL300/60/2	58	60	130	180	60	120	84	18.5	86	2	8	-	8
SAI200/64/2	62	64	78	102	64	68	76	34	82	2	4	-	4
SAI250/64/2	62	64	103	140	64	93	76	34	82	2	6	-	6
SAI300/64/2	62	64	128	177	64	118	76	34	82	2	16	-	9
SAI340/64/2	62	64	148	207	64	138	76	34	82	2	16	-	10
SAI380/64/2	62	64	168	237	64	158	76	34	82	2	20	-	12
SAI200/70/2	68	70	75	98	70	65	76	34	82	2	6	-	4
SAI250/70/2	68	70	100	135	70	90	76	34	82	2	10	-	6
SAI300/70/2	68	70	125	173	70	115	76	34	82	2	16	-	9
SAI340/70/2	68	70	145	203	70	135	76	34	82	2	16	-	10
SAI380/70/2	68	70	165	233	70	155	76	34	82	2	20	-	12
SAI440/70/2	68	70	195	278	70	185	76	34	82	2	26	-	15
SAI200/76/2	74	76	72	93	76	62	76	34	82	2	6	-	4
SAI250/76/2	74	76	97	131	76	87	76	34	82	2	10	-	6
SAI300/76/2	74	76	122	168	76	112	76	34	82	2	16	-	9
SAI340/76/2	74	76	142	198	76	132	76	34	82	2	16	-	10
SAI380/76/2	74	76	162	228	76	152	76	34	82	2	20	-	12
SAI440/76/2	74	76	192	273	76	182	76	34	82	2	26	-	15
SAI200/80/2	78	80	70	90	80	60	76	34	82	2	6	-	4
SAI250/80/2	78	80	95	128	80	85	76	34	82	2	10	-	6
SAI300/80/2	78	80	120	165	80	110	76	34	82	2	16	-	9
SAI340/80/2	78	80	140	195	80	130	76	34	82	2	16	-	10
SAI380/80/2	78	80	160	225	80	150	76	34	82	2	20	-	12
SAI440/80/2	78	80	190	270	80	180	76	34	82	2	26	-	15
SAI500/80/2	78	80	220	315	80	210	76	34	82	2	32	-	18
SAI380/90/2	88	90	155	218	90	145	76	34	82	2	20	-	12
SAI440/90/2	88	90	185	263	90	175	76	34	82	2	26	-	15
SAI500/90/2	88	90	215	308	90	205	76	34	82	2	32	-	18
SAIL380/92/2	90	92	154	216	92	144	84	41.5	86	2	20	-	10
SAI440/95/2	93	95	183	260	95	173	76	34	82	2	26	-	15
SAI340/100/2	98	100	130	180	100	120	76	34	82	2	16	-	10
SAI380/100/2	98	100	150	210	100	140	76	34	82	2	20	-	12
SAI440/100/2	98	100	180	255	100	170	76	34	82	2	26	-	15
SAI500/100/2	98	100	210	300	100	200	76	34	82	2	32	-	18
SAI380/120/2	118	120	140	195	120	130	76	34	82	2	20	-	12
SAI440/120/2	118	120	170	240	120	160	76	34	82	2	26	-	15
SAI500/120/2	118	120	200	285	120	190	76	34	82	2	32	-	18
SAIL440/136/2	134	136	162	228	136	152	84	41.5	86	2	26	-	13
SAIL500/140/2	138	140	190	270	140	180	84	41.5	86	2	32	-	16
SAI380/91/2	88	91	-	-	91	145	76	34	82	2	20	4	10
SAI500/91/2	88	91	-	-	91	205	76	34	82	2	32	6	16
SAI600/91/2	88	91	-	-	91	265	90	38	94	2	36	4	20
SAI380/99/2	96	99	-	-	99	141	76	34	82	2	20	4	10
SAI500/99/2	96	99	-	-	99	201	90	38	94	2	32	4	16
SAI600/99/2	96	99	-	-	99	251	90	38	94	2	36	4	20
SAI500/118/2	115	118	-	-	118	191	76	34	82	2	32	6	16
SAI600/118/2	115	118	-	-	118	241	90	38	94	2	36	4	20
SAI500/125/2	122	125	-	-	125	188	76	34	82	2	32	6	16
SAI600/125/2	122	125	-	-	125	238	90	38	94	2	36	4	20
SAI500/150/2	147	150	-	-	150	175	76	34	82	2	32	6	16
SAI600/150/2	147	150	-	-	150	225	90	38	94	2	36	4	20
SAI600/182/2	179	182	-	-	182	220	90	38	94	2	36	4	20
SAI720/182/2	179	182	-	-	182	269	72	40	76	2	38	8	20
SAI600/196/2	193	196	-	-	196	220	90	38	94	2	36	4	20
SAI720/196/2	193	196	-	-	196	262	72	40	76	2	38	8	20
SAI590/200/2	197	200	-	-	200	195	78	42	84	2	30	6	20

Capacità caratteristiche - Trave/Trave - Chiodatura completa

Codici	Legno/Legno - Chiodatura completa
	Fissaggi		Capacità caratteristiche - Legno C24 [kN]																			Carico ammissibile [kN]
	Supporto	Travetto	R_1.k						R_2.k					R_3.k				R_4.k				R_{1,SWL,Long term}		R_{2,SWL,Short term}
	Q.tà	Q.tà	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	N3.75x30 - C16 Supporto	N3.75x30 - C24 Supporto	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	N3.75x30 - C16 Travetto	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	C16 Supporto	C24 Travetto	C16 Travetto
	Q.tà	Q.tà	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	N3.75x30 - C16 Supporto	N3.75x30 - C24 Supporto	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	N3.75x30 - C16 Travetto	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	N3.75x30	N3.75x30	N3.75x30
SAI200/38/2	4	4	2.8	-	-	-	-	-	1.5	-	-	-	-	1.8	-	-	-	1.2	-	-	-	-	-	-
SAI250/38/2	6	6	4.5	-	-	-	-	-	2.9	-	-	-	-	1.7	-	-	-	1.8	-	-	-	-	-	-
SAIL300/38/2	8	8	8.1	-	-	-	-	-	6.2	-	-	-	-	2.8	-	-	-	2.5	-	-	-	-	-	-
SAIL300/40/2	8	8	8	-	-	-	-	-	6.2	-	-	-	-	2.9	-	-	-	2.5	-	-	-	-	-	-
SAI200/60/2	4	4	2.2	2.6	3.4	-	-	-	1.5	1.8	2.4	-	-	2.1	2.5	3.3	-	1.2	1.5	2	-	-	-	-
SAI250/60/2	6	6	3.6	4.3	5.6	-	-	-	2.9	3.4	4.5	-	-	2.9	3.2	3.9	-	1.8	2.2	2.9	-	-	-	-
SAIL300/60/2	8	8	7.3	8.5	11	-	-	-	6.2	7.3	9.5	-	-	3.7	4.2	5.3	-	2.5	2.9	3.9	-	-	-	-
SAI200/64/2	6	4	3.6	4.2	5.6	6.8	-	-	2.1	2.5	3.3	4.1	-	2.2	2.6	3.3	4	1.8	2.2	2.9	3.7	-	-	-
SAI250/64/2	10	6	6.6	7.8	10.2	12.3	-	-	4.2	5	6.6	8.2	-	3	3.5	4.5	5.2	3.1	3.7	4.9	6.2	-	-	-
SAI300/64/2	16	9	11.8	13.9	18.1	21.7	-	-	9.5	11.2	14.8	17.9	-	4.2	4.9	6.2	7.1	4.9	5.9	7.8	9.8	-	-	-
SAI340/64/2	16	10	14.8	17.3	22.2	26	-	-	9.5	11.2	14.8	17.9	-	4.3	5	6.2	7.1	4.9	5.9	7.8	9.8	-	-	-
SAI380/64/2	20	12	19.5	22.6	29	33	-	-	13.4	15.9	20.7	25	-	5	5.7	7.2	8.1	6.1	7.4	9.8	12.3	-	-	-
SAI200/70/2	6	4	3.3	3.9	5.2	6.3	-	-	2.1	2.5	3.3	4.1	-	2.2	2.6	3.4	4.1	1.8	2.2	2.9	3.7	-	-	-
SAI250/70/2	10	6	6.2	7.4	9.7	11.7	-	-	4.2	5	6.6	8.2	-	3.1	3.6	4.7	5.5	3.1	3.7	4.9	6.2	-	-	-
SAI300/70/2	16	9	11.3	13.3	17.4	20.9	-	-	9.5	11.2	14.8	17.9	-	4.4	5.1	6.5	7.6	4.9	5.9	7.8	9.8	-	-	-
SAI340/70/2	16	10	14.4	16.8	21.6	25.4	-	-	9.5	11.2	14.8	17.9	-	4.5	5.2	6.6	7.5	4.9	5.9	7.8	9.8	-	-	-
SAI380/70/2	20	12	19	22.1	28.4	33	-	-	13.4	15.9	20.7	25	-	5.3	6.1	7.6	8.7	6.1	7.4	9.8	12.3	-	-	-
SAI440/70/2	26	15	27	31.2	37.7	40.1	-	-	19.3	22.7	29.6	35.4	-	5.7	6.5	8.1	9	8	9.6	12.7	16	-	-	-
SAI200/76/2	6	4	3	3.6	4.7	5.8	-	-	2.1	2.5	3.3	4.1	-	2.3	2.7	3.5	4.2	1.8	2.2	2.9	3.7	-	-	-
SAI250/76/2	10	6	5.8	6.9	9.1	11	-	-	4.2	5	6.6	8.2	-	3.2	3.7	4.8	5.7	3.1	3.7	4.9	6.2	-	-	-
SAI300/76/2	16	9	10.8	12.7	16.6	20	-	-	9.5	11.2	14.8	17.9	-	4.6	5.3	6.8	7.9	4.9	5.9	7.8	9.8	-	-	-
SAI340/76/2	16	10	14	16.3	21	24.8	-	-	9.5	11.2	14.8	17.9	-	4.7	5.5	6.9	8	4.9	5.9	7.8	9.8	-	-	-
SAI380/76/2	20	12	18.5	21.6	27.7	32.4	-	-	13.4	15.9	20.7	25	-	5.5	6.3	8	9.2	6.1	7.4	9.8	12.3	-	-	-
SAI440/76/2	26	15	26.5	30.7	37.7	40.1	-	-	19.3	22.7	29.6	35.4	-	6	6.9	8.6	9.6	8	9.6	12.7	16	-	-	-
SAI200/80/2	6	4	2.8	3.4	4.4	5.5	-	-	2.1	2.5	3.3	4.1	-	2.3	2.7	3.5	4.3	1.8	2.2	2.9	3.7	-	-	-
SAI250/80/2	10	6	5.6	6.6	8.7	10.6	-	-	4.2	5	6.6	8.2	-	3.2	3.8	4.9	5.8	3.1	3.7	4.9	6.2	-	-	-
SAI300/80/2	16	9	10.4	12.3	16.1	19.5	-	-	9.5	11.2	14.8	17.9	-	4.6	5.4	7	8.1	4.9	5.9	7.8	9.8	-	-	-
SAI340/80/2	16	10	13.6	16	20.6	24.3	-	-	9.5	11.2	14.8	17.9	-	4.8	5.6	7.1	8.2	4.9	5.9	7.8	9.8	-	-	-
SAI380/80/2	20	12	18.2	21.2	27.3	31.9	-	-	13.4	15.9	20.7	25	-	5.7	6.5	8.3	9.5	6.1	7.4	9.8	12.3	-	-	-
SAI440/80/2	26	15	26.1	30.3	37.7	40.1	-	-	19.3	22.7	29.6	35.4	-	6.2	7.1	8.9	10	8	9.6	12.7	16	-	-	-
SAI500/80/2	32	18	33.5	36.7	44.3	47.2	-	-	28.3	33	39.9	42.5	-	6.9	7.8	9.7	10.8	9.8	11.8	15.7	19.7	-	-	-
SAI380/90/2	20	12	17.3	20.2	26.1	30.7	-	-	13.4	15.9	20.7	25	-	5.9	6.9	8.8	10.2	6.1	7.4	9.8	12.3	-	-	-
SAI380/90	20	12	17.3	20.2	26.1	30.7	-	-	13.4	15.9	20.7	25	-	5.9	6.9	8.8	10.2	6.1	7.4	9.8	12.3	7.9	10	5.1
SAI440/90/2	26	15	25.2	29.2	37.5	40.1	-	-	19.3	22.7	29.6	35.4	-	6.7	7.6	9.6	10.9	8	9.6	12.7	16	-	-	-
SAI500/90/2	32	18	33	36.7	44.3	47.2	-	-	28.3	33	39.9	42.5	-	7.4	8.4	10.5	11.8	9.8	11.8	15.7	19.7	-	-	-
SAI500/91	32	18	32.9	36.7	44.3	47.2	-	-	28.3	33	39.9	42.5	-	7.4	8.5	10.6	11.9	9.8	11.8	15.7	19.7	11.4	14	7.6
SAIL380/92/2	20	10	18.5	21.5	26.6	28.3	-	-	13.4	15.9	20.7	23.6	-	5	5.8	7.4	8.6	6.1	7.4	9.8	12.3	-	-	-
SAI440/95/2	26	15	24.7	28.7	36.8	40.1	-	-	19.3	22.7	29.6	35.4	-	6.8	7.9	10	11.4	8	9.6	12.7	16	-	-	-
SAI340/100/2	16	10	12	14.1	18.4	22	-	-	9.5	11.2	14.8	17.9	-	5.3	6.1	7.9	9.3	4.9	5.9	7.8	9.8	-	-	-
SAI380/100/2	20	12	16.4	19.2	24.8	29.4	-	-	13.4	15.9	20.7	25	-	6.2	7.2	9.3	10.9	6.1	7.4	9.8	12.3	-	-	-
SAI380/100	20	12	16.4	19.2	24.8	29.4	-	-	13.4	15.9	20.7	25	-	6.2	7.2	9.3	10.9	6.1	7.4	9.8	12.3	7.9	10	5.1
SAI440/100/2	26	15	24.2	28.1	36.2	40.1	-	-	19.3	22.7	29.6	35.4	-	7	8.1	10.3	11.8	8	9.6	12.7	16	-	-	-
SAI500/100/2	32	18	31.9	36.7	44.3	47.2	-	-	28.3	33	39.9	42.5	-	7.9	9	11.3	12.8	9.8	11.8	15.7	19.7	-	-	-
SAI500/100	32	18	31.9	36.7	44.3	47.2	-	-	28.3	33	39.9	42.5	-	7.9	9	11.3	12.8	9.8	11.8	15.7	19.7	11.4	14	7.6
SAI300/102/2	16	9	8.5	10.1	13.3	16.3	-	-	9.5	11.2	14.8	17.9	-	5	5.8	7.6	9.1	4.9	5.9	7.8	9.8	-	-	-
SAI380/120/2	20	12	14.5	17	22.2	26.6	-	-	13.4	15.9	20.7	25	-	6.5	7.7	10	11.9	6.1	7.4	9.8	12.3	-	-	-
SAI440/120/2	26	15	22.1	25.8	33.4	39.4	-	-	19.3	22.7	29.6	35.4	-	7.6	8.8	11.3	13.2	8	9.6	12.7	16	-	-	-
SAI500/120/2	32	18	29.7	34.5	44.3	47.2	-	-	28.3	33	39.9	42.5	-	8.6	9.9	12.7	14.6	9.8	11.8	15.7	19.7	-	-	-
SAIL440/136/2	26	13	21.4	25.1	32.5	35.4	-	-	19.3	22.7	28.8	30.7	-	4.8	-	8	-	8	9.6	12.7	16	-	-	-
SAIL500/140/2	32	16	29	33	39.9	42.5	-	-	26.8	29.4	35.5	37.8	-	6.5	-	8.5	-	9.8	11.8	15.7	19.7	-	-	-
SAI500/150	32	18	-	-	-	-	-	-	28.3	33	39.9	42.5	-	-	-	-	-	9.8	11.8	15.7	19.7	11.4	14	6.8
SAI380/91/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	7.6	8.1	4.2
SAI500/91/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/91/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI380/99/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI500/99/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/99/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI500/118/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/118/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI500/125/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/125/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI500/150/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/150/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/182/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI720/182/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/196/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI720/196/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI590/200/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI380	20	10	-	-	-	-	18.2	19.4	-	-	-	-	8.5	-	-	-	-	-	-	-	-	7.6	8.1	4.2
SAI500	32	16	-	-	-	-	33.3	35.6	-	-	-	-	12.2	-	-	-	-	-	-	-	-	13.9	14.8	6.1
SAI600	36	20	-	-	-	-	42.2	45.1	-	-	-	-	15.9	-	-	-	-	-	-	-	-	17.6	18.8	8.4
SAI720	38	20	-	-	-	-	44.6	47.6	-	-	-	-	16.7	-	-	-	-	-	-	-	-	18.6	19.8	8.4
SAI590	30	20	-	-	-	-	25.8	26.5	-	-	-	-	16.7	-	-	-	-	-	-	-	-	10.7	13.2	8.4

Capacità caratteristiche - Legno/Legno - Chiodatura parziale

Codici	Legno/Legno - Chiodatura parziale
	Fissaggi		Capacità caratteristiche - Legno C24 [kN]
	Supporto	Travetto	R_1.k				R_2.k				R_3.k				R_4.k
	Q.tà	Q.tà	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60
SAI250/64/2	6	4	3.7	4.4	5.8	7	2.9	3.4	4.5	5.5	2	2.3	3	3.5	1.8	2.2	2.9	3.7
SAI300/64/2	10	5	7.7	9	11.8	14	6.5	7.6	10	11.8	2.4	2.7	3.5	4	3.1	3.7	4.9	6.2
SAI340/64/2	10	6	9.7	11.2	14.4	16.7	6.5	7.6	10	12.1	2.6	3	3.7	4.2	3.1	3.7	4.9	6.2
SAI380/64/2	12	6	12.3	14.3	17.7	18.9	8.7	10.3	13.3	14.2	2.5	2.9	3.6	4.1	3.7	4.4	5.9	7.4
SAI250/70/2	6	4	3.5	4.1	5.4	6.6	2.9	3.4	4.5	5.5	2.1	2.4	3.1	3.6	1.8	2.2	2.9	3.7
SAI300/70/2	10	5	7.4	8.7	11.3	13.5	6.5	7.6	10	11.8	2.4	2.8	3.6	4.2	3.1	3.7	4.9	6.2
SAI340/70/2	10	6	9.4	10.9	14	16.4	6.5	7.6	10	12.1	2.7	3.1	4	4.5	3.1	3.7	4.9	6.2
SAI380/70/2	12	6	12	14	17.7	18.9	8.7	10.3	13.3	14.2	2.6	3	3.8	4.3	3.7	4.4	5.9	7.4
SAI440/70/2	14	8	14.5	16.8	21.4	23.6	11.2	13.1	17	18.9	3.1	3.5	4.3	4.8	4.3	5.1	6.9	8.6
SAI250/76/2	6	4	3.2	3.8	5	6.1	2.9	3.4	4.5	5.5	2.1	2.5	3.2	3.8	1.8	2.2	2.9	3.7
SAI300/76/2	10	5	7.1	8.3	10.9	13	6.5	7.6	10	11.8	2.5	2.9	3.8	4.4	3.1	3.7	4.9	6.2
SAI340/76/2	10	6	9.1	10.6	13.6	16	6.5	7.6	10	12.1	2.8	3.3	4.2	4.8	3.1	3.7	4.9	6.2
SAI380/76/2	12	6	11.8	13.6	17.5	18.9	8.7	10.3	13.3	14.2	2.8	3.2	4	4.6	3.7	4.4	5.9	7.4
SAI440/76/2	14	8	14.2	16.4	21	23.6	11.2	13.1	17	18.9	3.2	3.7	4.6	5.1	4.3	5.1	6.9	8.6
SAI250/80/2	6	4	3	3.6	4.8	5.8	2.9	3.4	4.5	5.5	2.2	2.5	3.3	3.9	1.8	2.2	2.9	3.7
SAI300/80/2	10	5	6.9	8.1	10.6	12.7	6.5	7.6	10	11.8	2.6	3	3.9	4.5	3.1	3.7	4.9	6.2
SAI340/80/2	10	6	8.9	10.4	13.4	15.7	6.5	7.6	10	12.1	2.9	3.4	4.3	4.9	3.1	3.7	4.9	6.2
SAI380/80/2	12	6	11.5	13.4	17.2	18.9	8.7	10.3	13.3	14.2	2.8	3.3	4.1	4.8	3.7	4.4	5.9	7.4
SAI440/80/2	14	8	14	16.2	20.7	23.6	11.2	13.1	17	18.9	3.3	3.8	4.7	5.3	4.3	5.1	6.9	8.6
SAI500/80/2	18	10	19.7	22	26.6	28.3	16.8	18.4	22.2	23.6	3.8	4.3	5.4	6	5.5	6.6	8.8	11.1
SAI380/90/2	12	6	11	12.8	16.5	18.9	8.7	10.3	13.3	14.2	3	3.4	4.4	5.1	3.7	4.4	5.9	7.4
SAI380/90	12	6	11	12.8	16.5	18.9	8.7	10.3	13.3	14.2	3	3.4	4.4	5.1	3.7	4.4	5.9	7.4
SAI440/90/2	14	8	13.5	15.6	20	23.3	11.2	13.1	17	18.9	3.5	4.1	5.1	5.8	4.3	5.1	6.9	8.6
SAI500/90/2	18	10	19.2	22	26.6	28.3	16.8	18.4	22.2	23.6	4.1	4.7	5.9	6.6	5.5	6.6	8.8	11.1
SAI500/91	18	10	19.1	22	26.6	28.3	16.8	18.4	22.2	23.6	4.1	4.7	5.9	6.6	5.5	6.6	8.8	11.1
SAIL380/92/2	10	6	10.4	12	15.3	17.6	8.4	9.8	12.7	14.2	3	3.5	4.5	5.2	3.1	3.7	4.9	6.2
SAI440/95/2	14	8	13.2	15.3	19.7	23	11.2	13.1	17	18.9	3.6	4.2	5.3	6.1	4.3	5.1	6.9	8.6
SAI340/100/2	10	6	7.9	9.3	12	14.3	6.5	7.6	10	12.1	3.2	3.7	4.8	5.6	3.1	3.7	4.9	6.2
SAI380/100/2	12	6	10.5	12.2	15.8	18.6	8.7	10.3	13.3	14.2	3.1	3.6	4.6	5.4	3.7	4.4	5.9	7.4
SAI380/100	12	6	10.5	12.2	15.8	18.6	8.7	10.3	13.3	14.2	3.1	3.6	4.6	5.4	3.7	4.4	5.9	7.4
SAI440/100/2	14	8	12.9	15	19.3	22.6	11.2	13.1	17	18.9	3.7	4.3	5.5	6.3	4.3	5.1	6.9	8.6
SAI500/100/2	18	10	18.6	21.5	26.6	28.3	16.8	18.4	22.2	23.6	4.4	5	6.3	7.1	5.5	6.6	8.8	11.1
SAI500/100	18	10	18.6	21.5	26.6	28.3	16.8	18.4	22.2	23.6	4.4	5	6.3	7.1	5.5	6.6	8.8	11.1
SAI300/102/2	10	5	5.7	6.7	8.9	10.8	6.5	7.6	10	11.8	2.8	3.2	4.2	5.1	3.1	3.7	4.9	6.2
SAI380/120/2	12	6	9.4	11	14.3	17	8.7	10.3	13.3	14.2	3.3	3.8	5	5.9	3.7	4.4	5.9	7.4
SAI440/120/2	14	8	11.7	13.7	17.8	21	11.2	13.1	17	18.9	4	4.7	6	7	4.3	5.1	6.9	8.6
SAI500/120/2	18	10	17.4	20.2	25.9	28.3	16.8	18.4	22.2	23.6	4.8	5.5	7	8.1	5.5	6.6	8.8	11.1
SAIL440/136/2	12	8	11.7	13.5	17.3	20.2	10.8	12.5	16.2	18.9	2.1	-	2.7	-	3.7	4.4	5.9	7.4
SAIL500/140/2	16	8	16.1	18.4	22.2	23.6	13.4	14.7	17.7	18.9	3.3	-	4.4	-	4.9	5.9	7.8	9.8
SAI500/150	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI380/91/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI500/91/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/91/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI380/99/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI500/99/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/99/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI500/118/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/118/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI500/125/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/125/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI500/150/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/150/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/182/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI720/182/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600/196/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI720/196/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI590/200/2	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI380	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI500	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI600	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI720	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SAI590	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

I valori indicati nella tabella precedente sono validi per un'applicazione da trave/ trave e da trave/pilastro, a condizione che vengano rispettati gli schemi di chiodatura parziale specifici per ogni configurazione indicati nel ETA-06/0270 a pagina 17.

Capacità caratteristiche SAI

Codici	Legno/Legno - Chiodatura completa
	Fissaggi		Capacità caratteristiche - Legno C24 [kN]																			Carico ammissibile [kN]
	Supporto	Travetto	R_1.k						R_2.k					R_3.k				R_4.k				R_{1,SWL,Long term}		R_{2,SWL,Short term}
	Q.tà	Q.tà	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	N3.75x30 - C16 Supporto	N3.75x30 - C24 Supporto	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	N3.75x30 - C16 Travetto	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	C16 Supporto	C24 Travetto	C16 Travetto
	Q.tà	Q.tà	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	N3.75x30 - C16 Supporto	N3.75x30 - C24 Supporto	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	N3.75x30 - C16 Travetto	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	N3.75x30	N3.75x30	N3.75x30
SAI380	20	10	-	-	-	-	18.2	19.4	-	-	-	-	8.5	-	-	-	-	-	-	-	-	7.6	8.1	4.2
SAI500	32	16	-	-	-	-	33.3	35.6	-	-	-	-	12.2	-	-	-	-	-	-	-	-	13.9	14.8	6.1
SAI600	36	20	-	-	-	-	42.2	45.1	-	-	-	-	15.9	-	-	-	-	-	-	-	-	17.6	18.8	8.4
SAI720	38	20	-	-	-	-	44.6	47.6	-	-	-	-	16.7	-	-	-	-	-	-	-	-	18.6	19.8	8.4
SAI590	30	20	-	-	-	-	25.8	26.5	-	-	-	-	16.7	-	-	-	-	-	-	-	-	10.7	13.2	8.4
