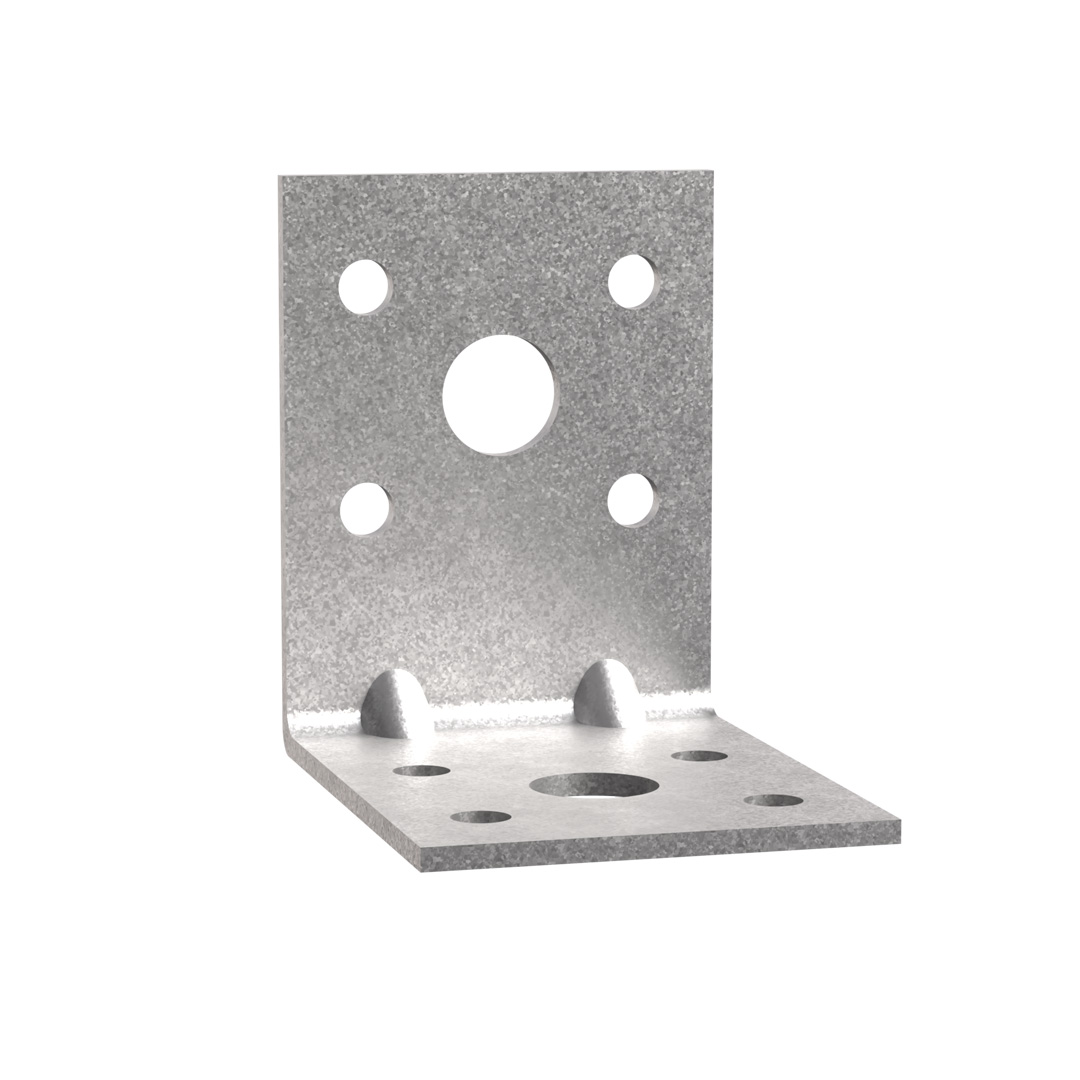

Piastra di fissaggio angolare leggera
Le piastre di fissaggio angolari leggeri sono utilizzati per assemblare piccoli elementi strutturali per applicazioni interne ed esterne.
Classe service 2
Intérieur
Acier galvanisé Z275
Dettagli del prodotto
Immagini
Legno/legno
Legno/muratura
Caratteristiche
Applicazione
Dati tecnici
Dimensioni
Gamma prodotto
| Codici | Dimensioni [mm] | Fori lato A | Fori lato B | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø8x40 | Ø8x50 | Ø10x20 | Ø12x20 | Ø10x30 | Ø10x42 | Ø10x52 | Ø5 | Ø11 | Ø10x20 | Ø12x20 | Ø10x30 | Ø10x42 | Ø10x52 | |
| EA442/2 | 42 | 42 | 20 | 2 | 2 | - | - | - | - | - | - | - | 2 | - | - | - | - | - | ||
| EA444/2 | 42 | 42 | 40 | 2 | 3 | - | - | - | - | - | - | - | 3 | - | - | - | - | - | ||

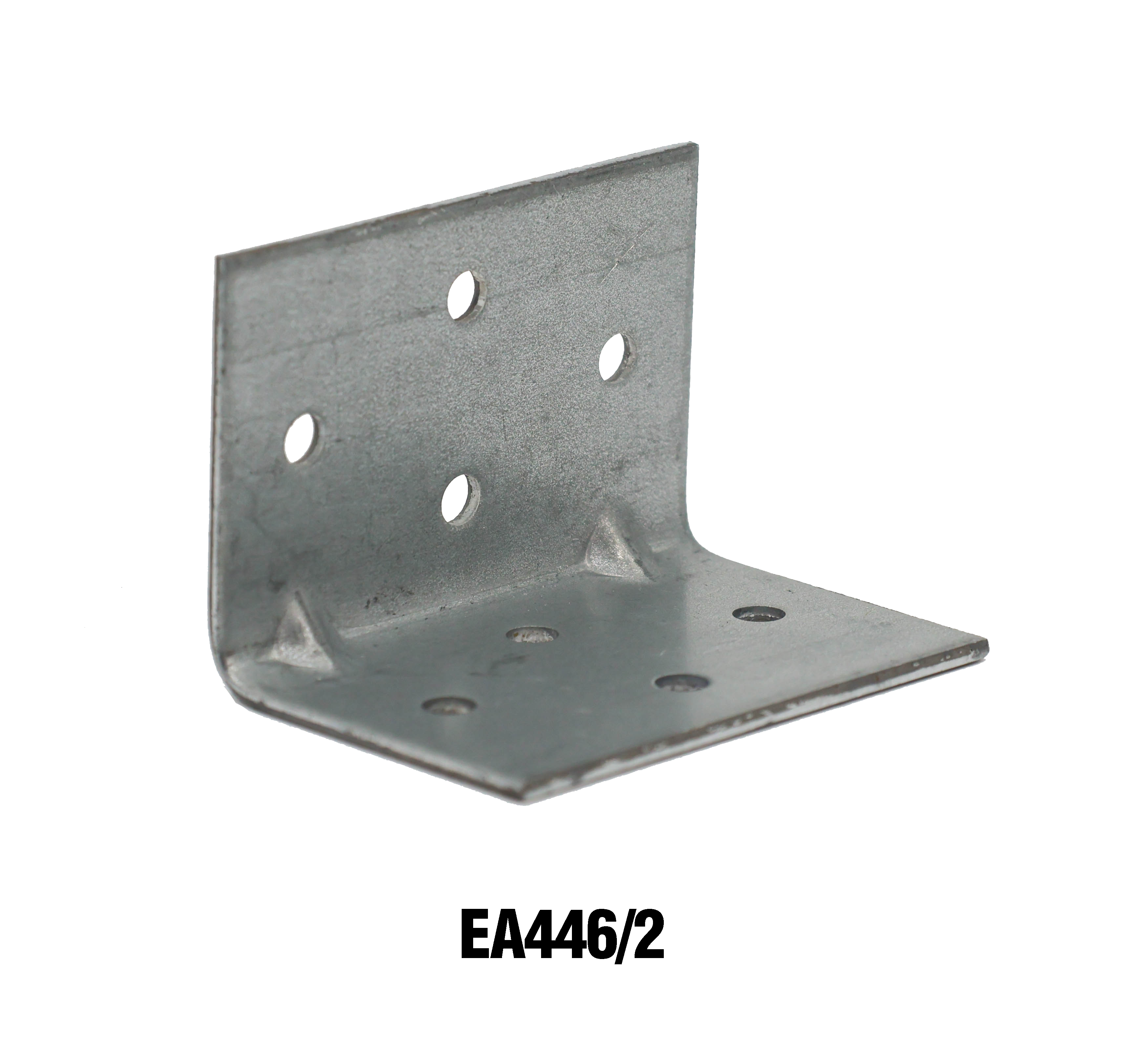

| EA446/2 | 42 | 42 | 60 | 2 | 4 | - | - | - | - | - | - | - | 4 | - | - | - | - | - | ||
| EA534/2 | 52 | 32 | 40 | 2 | 4 | 1 | - | - | - | - | - | - | - | 3 | - | - | - | - | - | |

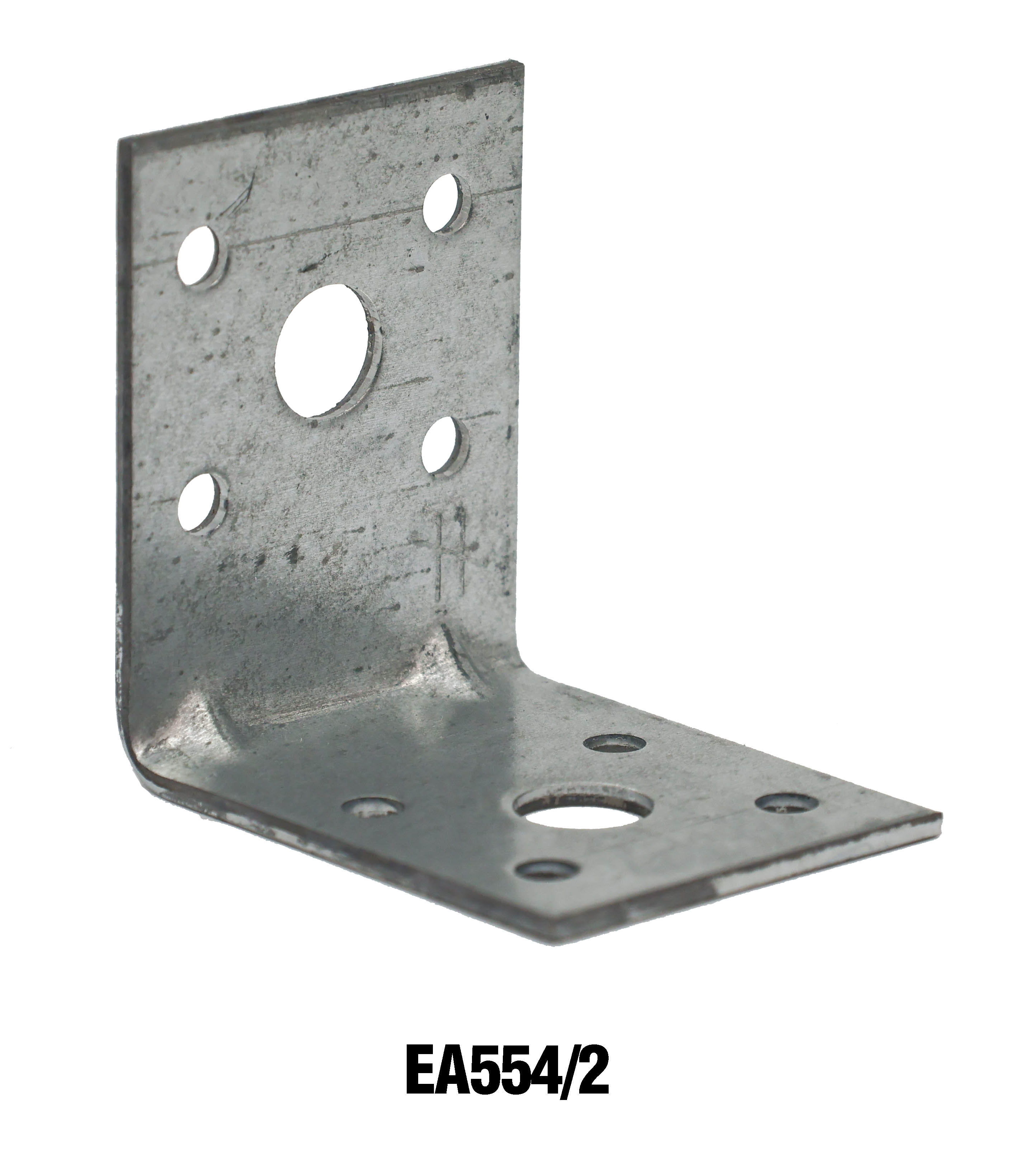

| EA554/2 | 52 | 52 | 40 | 2 | 4 | 1 | - | - | - | - | - | - | - | 4 | 1 | - | - | - | - | - |
| EA644/2 | 62 | 42 | 40 | 2 | 4 | - | - | 1 | - | - | - | - | 4 | 1 | - | - | - | - | - | |
| EA664/1.5 | 61.5 | 61.5 | 40 | 1.5 | 6 | - | - | - | - | 1 | - | - | 4 | 1 | - | - | - | - | ||
| EA664/2 | 62 | 62 | 40 | 2 | 6 | - | - | - | - | 1 | - | - | 4 | - | 1 | - | - | - | ||
| EA666/2 | 62 | 62 | 60 | 2 | 4 | - | - | - | 1 | - | 1 | - | 4 | - | - | - | 1 | - | ||
| EA754/1.5 | 71.5 | 51.5 | 40 | 1.5 | 6 | - | - | - | - | 1 | - | - | 5 | 1 | - | - | - | - | ||
| EA754/2 | 72 | 52 | 40 | 2 | 6 | - | - | - | - | 1 | - | - | 5 | 1 | - | - | - | - | ||
| EA756/2 | 72 | 52 | 60 | 2 | 6 | - | - | - | - | - | 1 | - | 4 | - | 1 | - | - | - | ||
| EA844/2 | 82 | 42 | 40 | 2 | 6 | 1 | - | - | - | - | - | - | 4 | - | 1 | - | - | - | ||
| EA846/2.5 | 82.5 | 42.5 | 60 | 2.5 | 6 | - | - | - | 1 | - | 1 | - | 4 | - | - | - | - | - | ||
| EA954/2.5 | 92.5 | 52.5 | 40 | 2.5 | 7 | - | 1 | - | - | - | - | - | 5 | - | 1 | - | - | - | ||
| EA956/2.5 | 92.5 | 52.5 | 60 | 2.5 | 8 | - | - | - | 1 | - | - | 1 | 4 | - | - | - | - | - | ||
| EA1064/2.5 | 102.5 | 62.5 | 40 | 2.5 | 7 | - | 1 | - | - | - | - | - | 5 | - | 1 | - | - | - | ||
| EA444/2C50 | 42 | 42 | 40 | 2 | 3 | - | - | - | - | - | - | - | 3 | - | - | - | - | - | ||
| EA446/2C50 | 42 | 42 | 60 | 2 | 4 | - | - | - | - | - | - | - | - | 4 | - | - | - | - | - | - |
| EA554/2C50 | 52 | 52 | 40 | 2 | 4 | 1 | - | - | - | - | - | - | - | 4 | 1 | - | - | - | - | - |
| EA664/2C50 | 62 | 62 | 40 | 2 | 6 | - | - | 1 | - | - | - | - | 6 | - | - | 1 | - | - | ||
| EA756/2C50 | 52 | 72 | 60 | 2 | 4 | - | - | - | 1 | - | - | - | 6 | - | - | - | 1 | - | ||
| EA1066/2.5 | 62.5 | 102.5 | 60 | 2.5 | 5 | - | - | - | 1 | - | - | - | 8 | - | - | - | - | 1 | ||
I codici EA844/2, EA954/2,5 e EA1064/2,5 non hanno nervature.
Installazione
Installazione

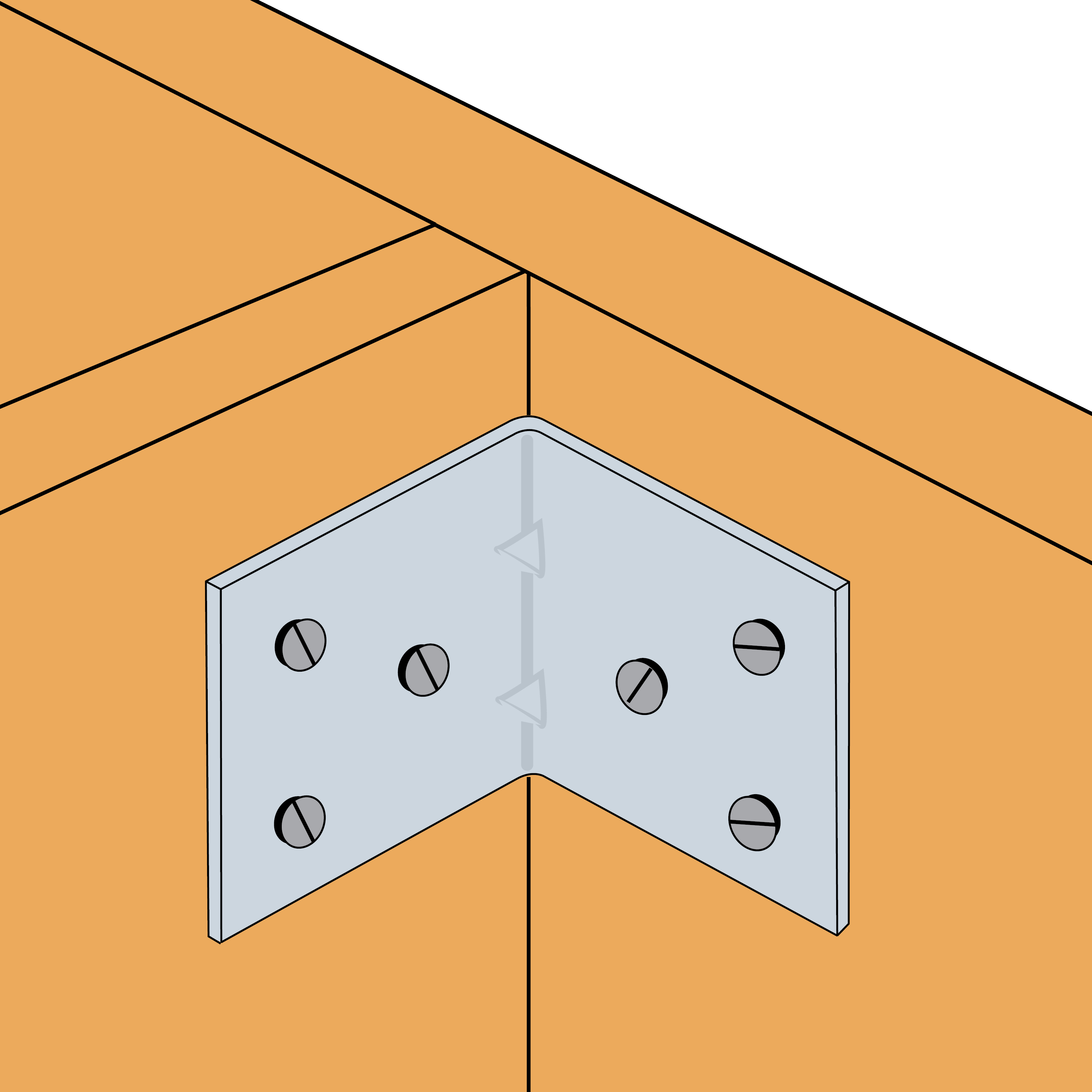

Legno/legno

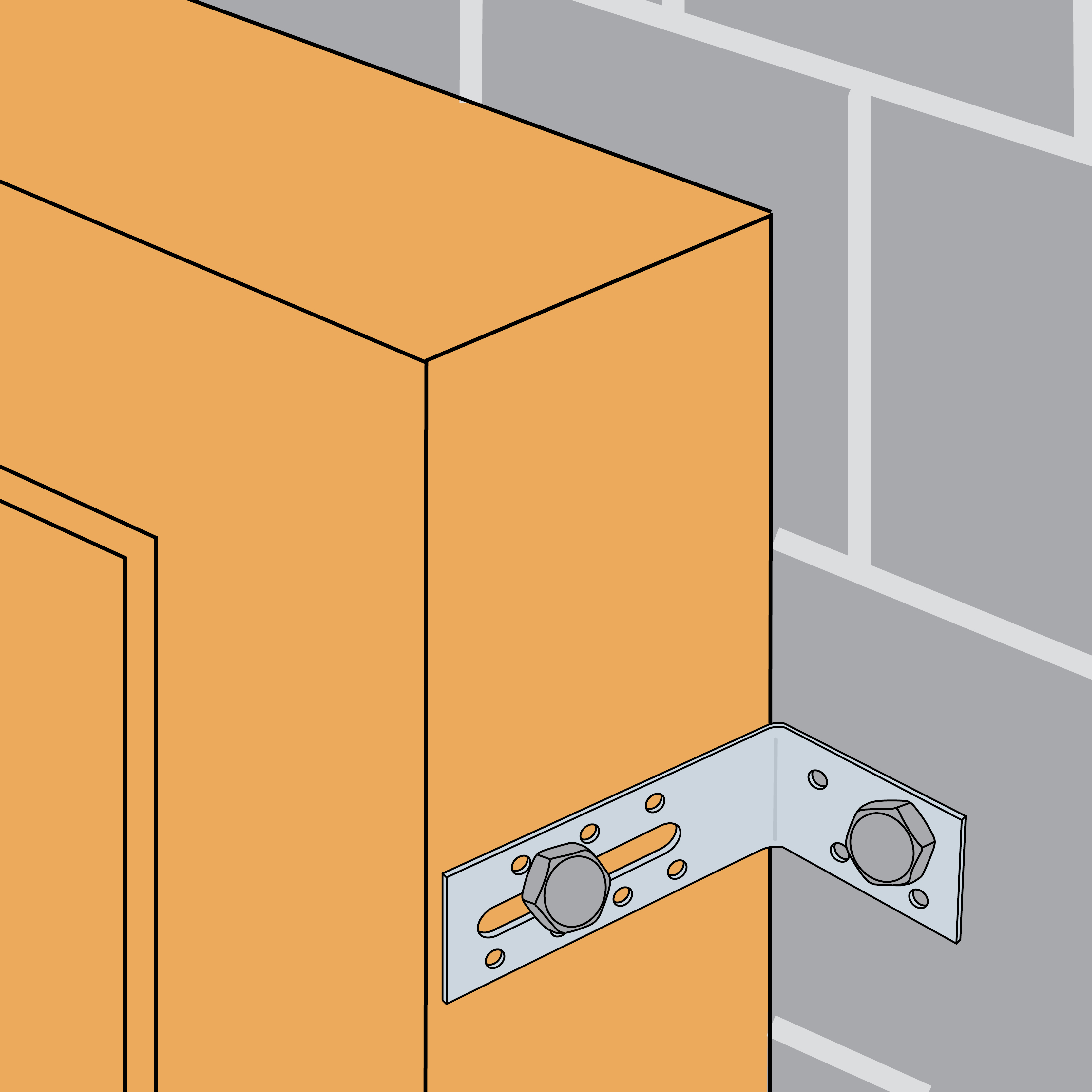

Legno/muratura
