Piastra di fissaggio angolare con nervatura

Le piastre di fissaggio angolare con nervatura ABR possono essere utilizzate per strutture in legno ad alto carico.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Intérieur

Acier galvanisé Z275

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

ABR9020: Acciaio zincato S250GD + Z275 secondo EN 10346.
ABR7015: Acciaio zincato S350GD + Z275 secondo EN 10346.
275 g/m2 su entrambi i lati con uno spessore di zincatura di ca. 20 μm

Vantaggi

Carico in tutte le direzioni.
Capacità ottimizzata per chiodature complete e parziali.
Per realizzare applicazioni Legno/Legno o Legno/Calcestruzzo.

Applicazione

Applicazioni

Elemento di supporto: legno massiccio, legno ingegnerizzato, calcestruzzo, acciaio, ecc.
Elemento secondario: legno massiccio, legno ingegnerizzato.

Utilizzo

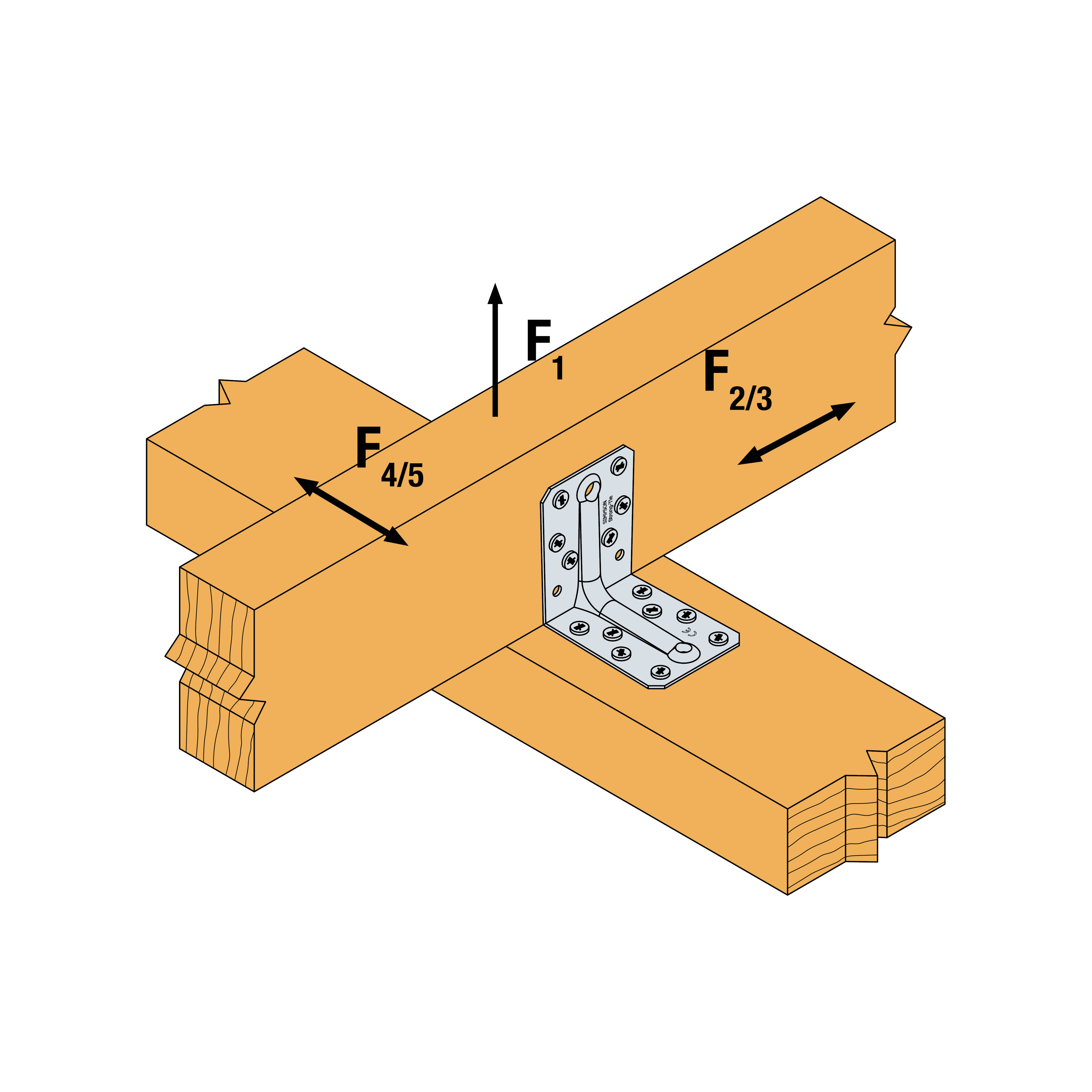

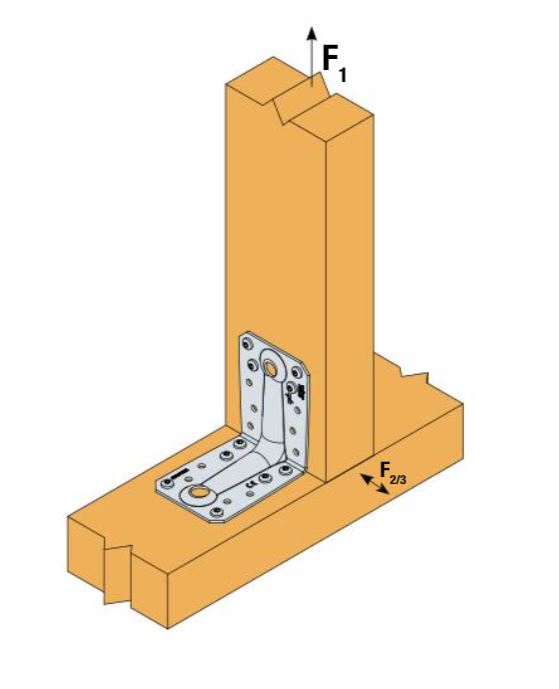

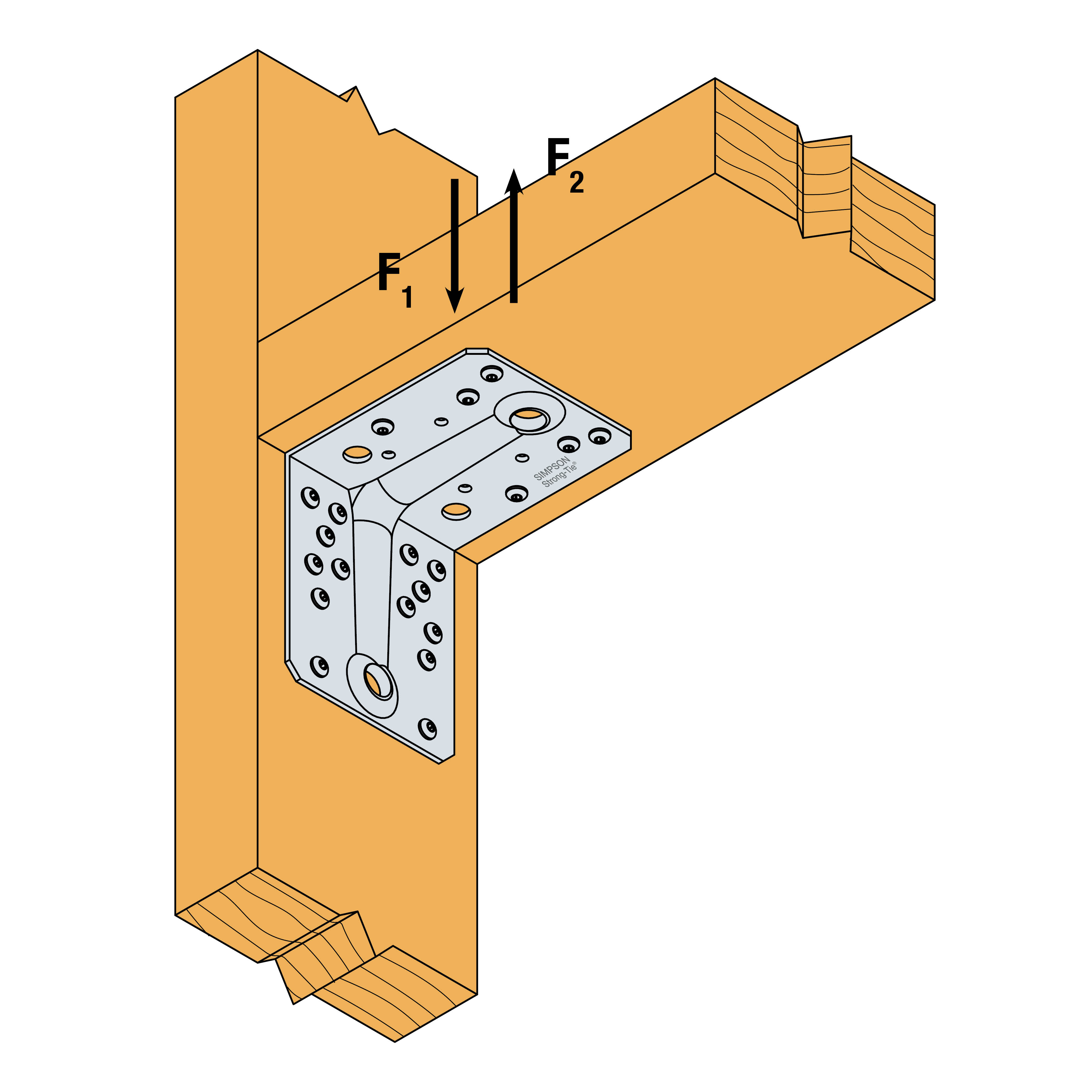

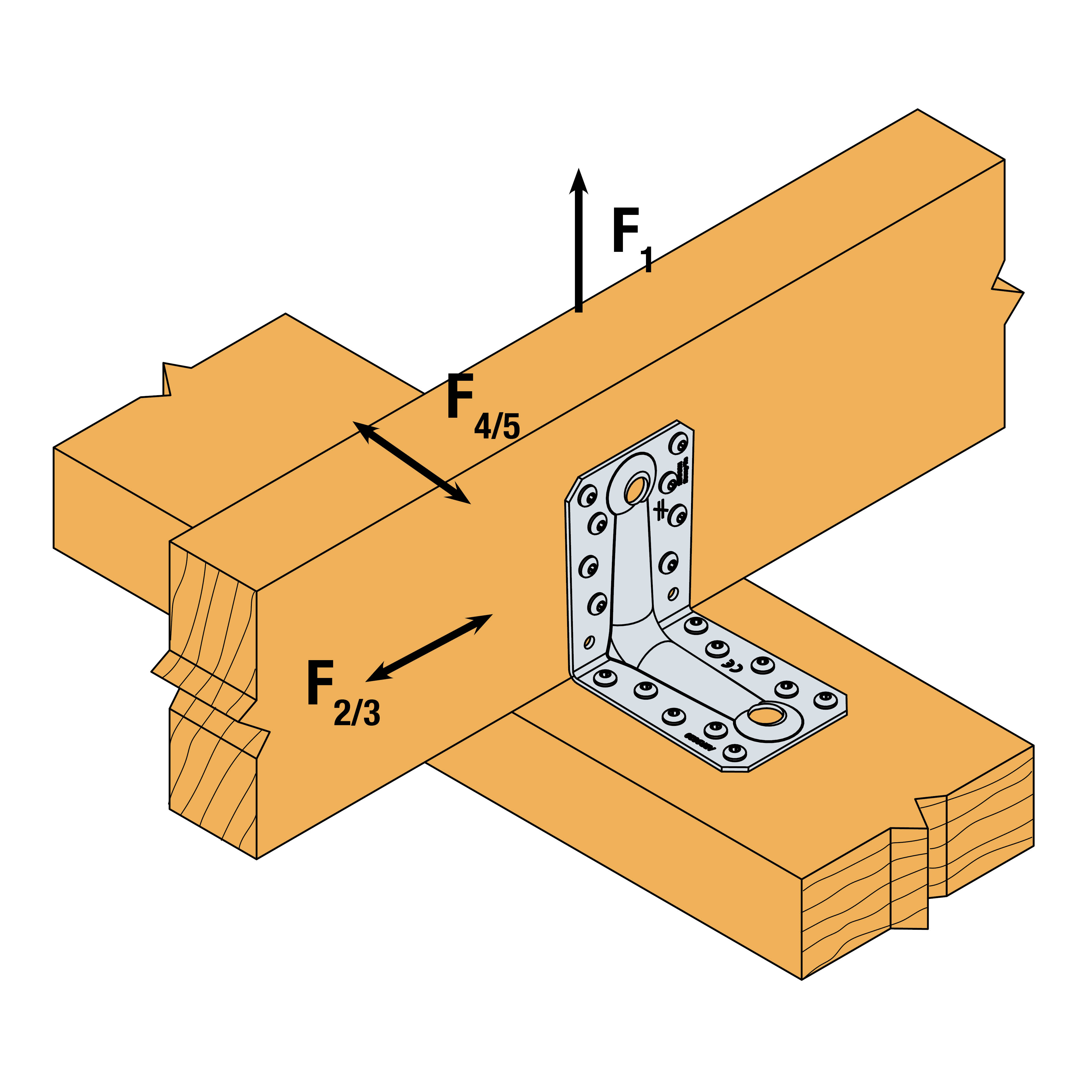

Connessioni compatte legno-legno con carichi relativamente elevati in tutte le direzioni, ad esempio arcarecci su travi principali, capriate, ecc.

Dati tecnici

Dimensioni

Gamma prodotto

Codici	DB nr.	NOBB nr.	Dimensioni [mm]				Fori lato A				Fori lato B				Pz/conf.
Codici	DB nr.	NOBB nr.	A	B	C	t	Ø5	Ø7	Ø11	Ø14	Ø5	Ø9	Ø13	Ø14	Pz/conf.

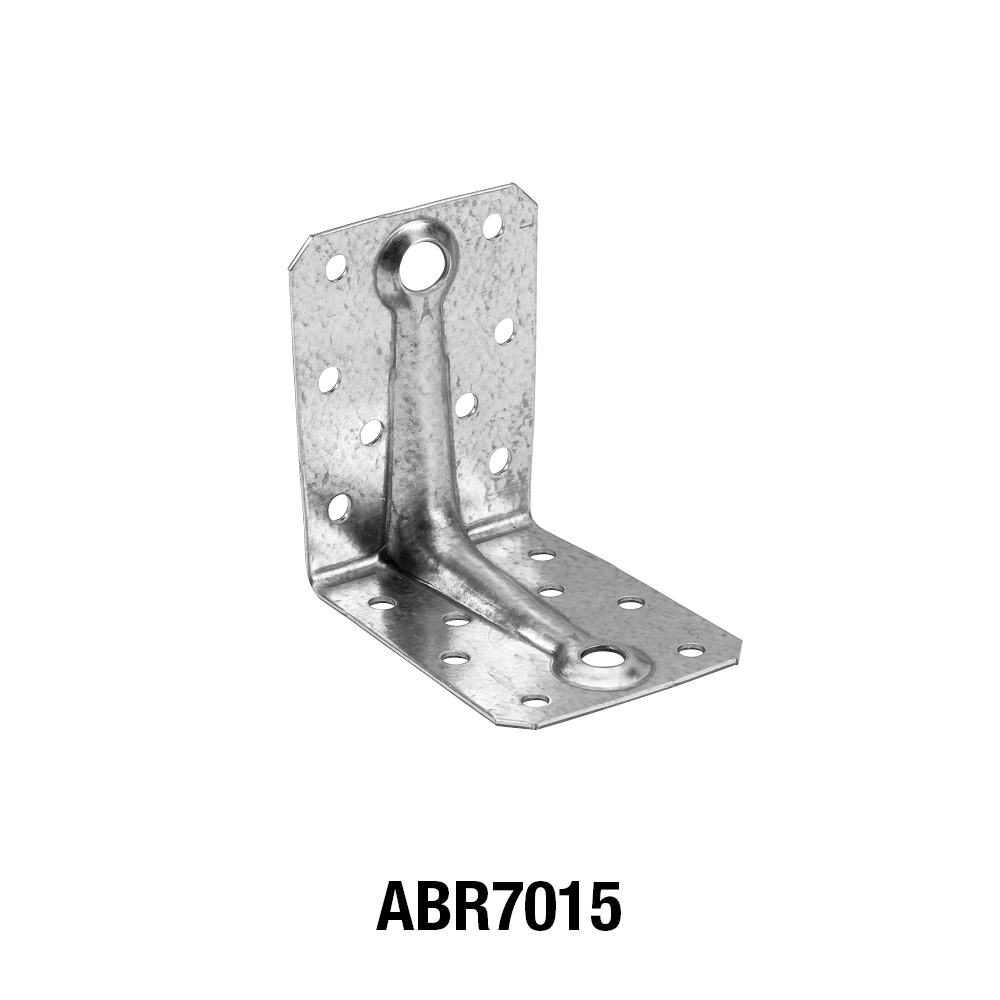

ABR7015	1553168	45554233	70	70	55	1.5	8	1	-	-	8	1	-	-	50

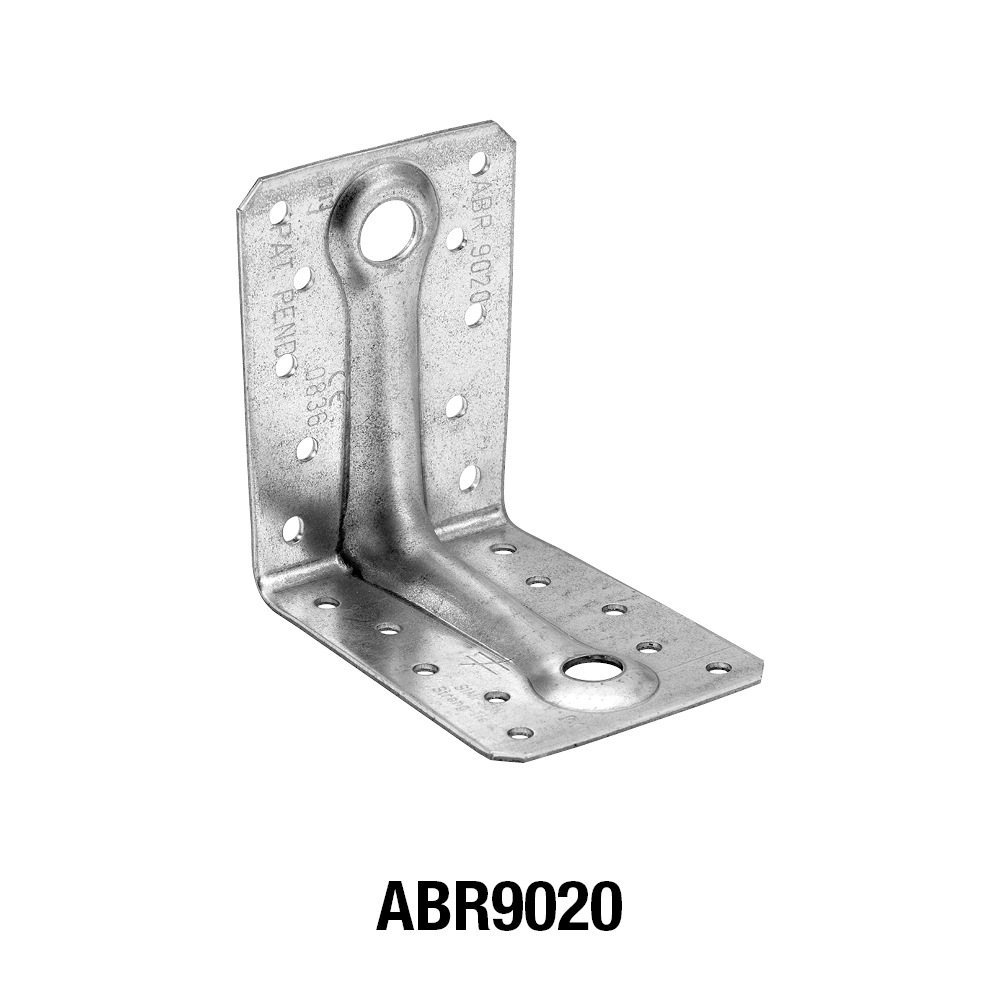

ABR9020	1241531	41327099	88	88	65	2	10	-	1	-	10	-	1	-	50

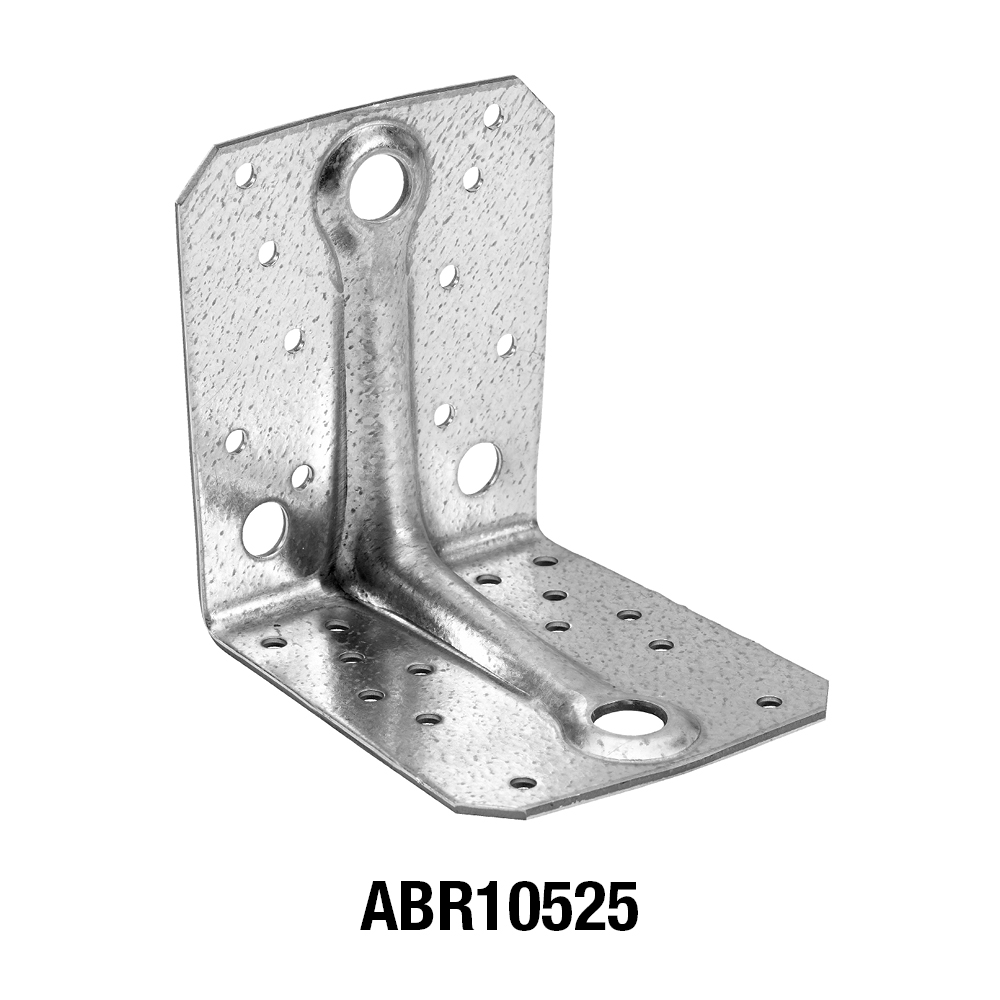

ABR10525	1553164	45540683	105	105	90	2.5	10	-	2	1	14	-	-	1	50

Caricato combinato:

Capacità caratteristiche - Legno/Legno - Chiodatura completa - 2 angolari per connessione

Codici	Legno/Legno - Chiodatura completa
	Fissaggi		Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k					R_2.k = R_3.k					R_4.k = R_5.k*
	Q.tà	Q.tà	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x40	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x40	CNA4.0x35	CNA4.0x40
ABR7015	6	8	5.2	6.1	-	-	-	6.6	7.3	-	-	-	4,2 / kmod^0,3	4,8 / kmod^0,3
ABR9020	8	10	9.7	10.8	11.9	14.9	14.6	9.4	10.3	12.2	13	12.3	4,6 / kmod^0,7	4,9 / kmod^0,7
ABR10525	10	14	12.7	17.2	23.5	29.4	-	10.8	12.1	18.5	19.7	-	10,6 / kmod^0,2	-

¹⁾b = 75 mm; e = 130 mm

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106.

Capacità caratteristiche - Legno/Legno - Chiodatura parziale - 2 angolari per connessione

Codici	Legno/Legno - Chiodatura parziale
	Fissaggi		Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k				R_2.k = R_3.k
	Q.tà	Q.tà	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
ABR9020	4	6	4.9	5.9	7.8	9.8	5.9	6.5	7.6	8.1
ABR10525	6	6	4.8	5.7	7.6	9.5	9.7	10.6	13.4	14.3

Capacità caratteristiche - Trave/Pilastro - 2 angolari per connessione

Codici	Trave/Pilastro
	Fissaggi		Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k			R_2.k = R_3.k
	Q.tà	Q.tà	CNA4.0x40	CNA4.0x60	CSA5.0x40	CNA4.0x40	CNA4.0x60	CSA5.0x40
ABR9020	4	6	6	9.8	11.8	5.1	6.9	7.1
ABR10525	6	8	9.4	14.8	25.5	10.2	13.9	14.2

Capacità caratteristiche - Legno/Acciaio 6mm - Chiodatura parziale - 2 angolari per connessione

Codici	Legno/Acciaio 6mm - Chiodatura parziale
	Fissaggi				Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x60
ABR9020	8	CNA	4	PDPA-75	12.1
ABR10525	10	CNA	4	PDPA-75	15.3
