BT4

Staffa a scomparsa

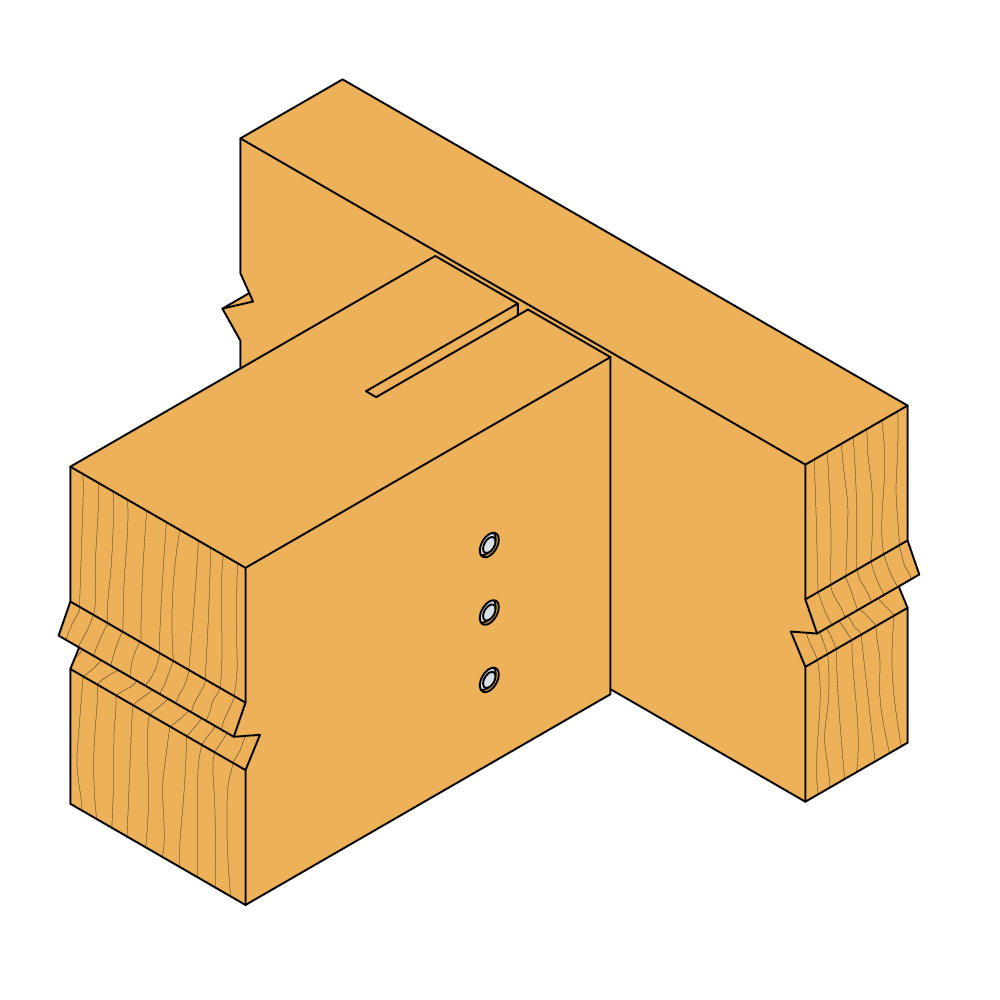

La staffa a scomparsa BT4 è una soluzione per collegare travi e travi/pilastro in legno senza avere il connettore a vista.

Marquage CE
ETE
Classe service 2
Acier électrozingué 20µm
Feu R 60

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

  • Acciaio zincato S250GD + Z275 secondo EN 10346.

Vantaggi

  • Connessione travi inclinate fino a 45°.
  • Le staffe a scomparsa sono particolarmente adatte per il connessione legno-legno.
  • La foratura e l'asola superiore consentono un montaggio della trave secondaria sicuro ed agevole.
  • Restistenza a fuoco secondo la norma DIN 4102.

Applicazione

Applicazioni

  • Elemento di supporto: legno massiccio, legno ingegnerizzato.
  • Elemento secondario: legno massiccio, legno ingegnerizzato.

Utilizzo

  • Per la connessione di travi secondarie di legno alla struttura portante principale di legno.

Dati tecnici

Dimensioni

Gamma prodotto

Codici DB nr. NOBB nr. Dimensioni [mm] Dimenione Travetto [mm] Fori Supporto Fori Travetto Box Quantity
A B C t1 t2 Larghezza Altezza Ø5 Ø13
Min. Min β=0
BT4-90-B3965068215936379010661366090164 (Ø8.5)25
BT4-120-B39650764227712412010661366015220325
BT4-160-B39650844227714316010661366019228420
BT4-200-B39650922159366020010661366023236515
BT4-240-B39651002159367824010661366027244615

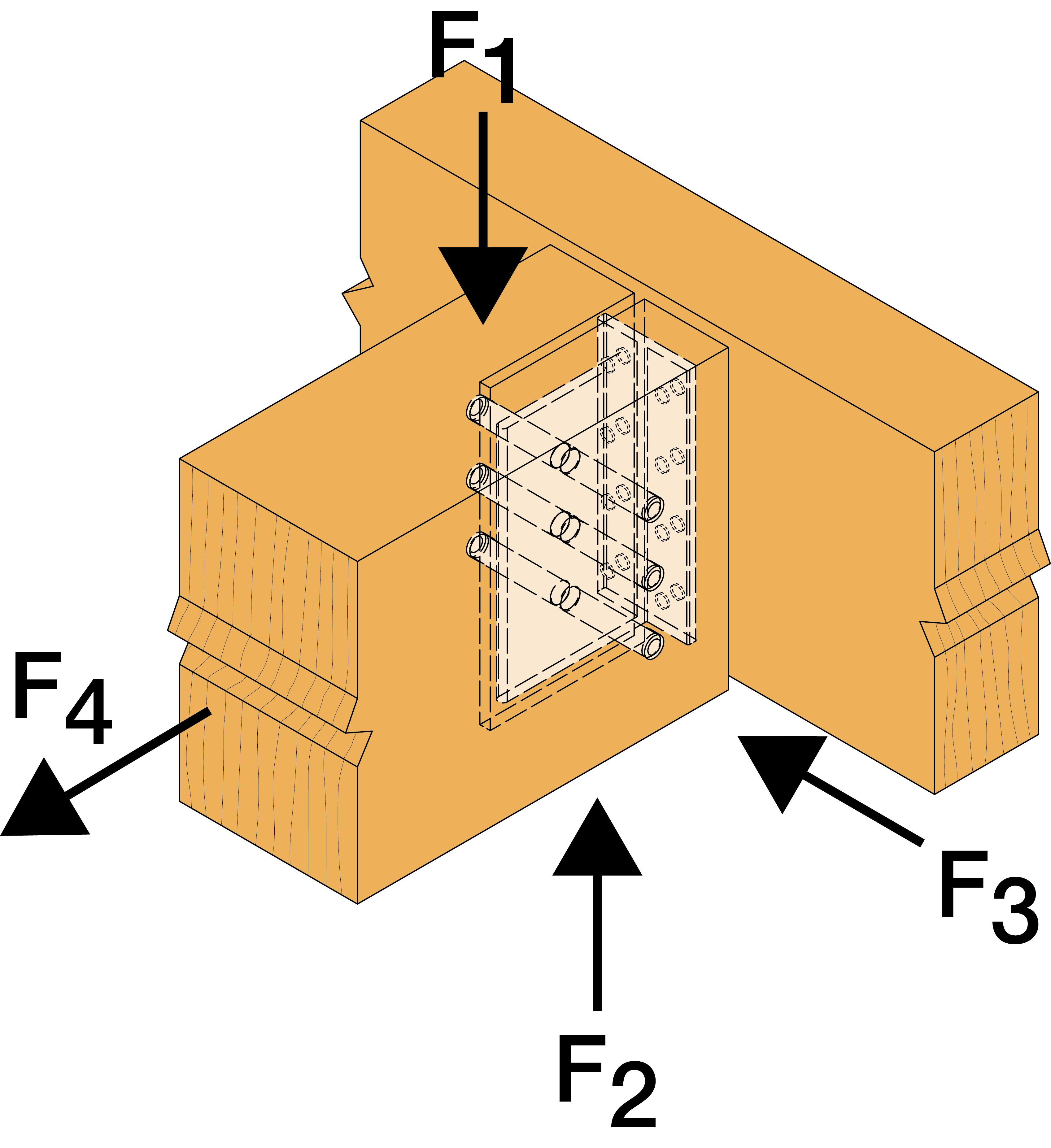

Capacità caratteristiche - Trave/Trave

Codici Trave/Trave- Chiodatura completa
Fissaggi Capacità caratteristiche - Legno C24 [kN]
Supporto Travetto R1,k R2,k
Q.tà Tipo Q.tà Tipo Lunghezza spinotto [mm] Lunghezza spinotto [mm]
60 80 100 120 140 160 60 80 100 120 140 160
BT4-90-B16CNA4.0x504STD810.811.812.913.713.713.78.18.99.710.310.310.3
BT4-120-B20CNA4.0x503STD1217.318.219.420.722.323.911.512.112.913.814.915.9
BT4-160-B28CNA4.0x504STD122829.531.233.335.738.22122.123.42526.828.6
BT4-200-B36CNA4.0x505STD1239.841.944.347.250.453.931.833.535.437.840.343.1
BT4-240-B44CNA4.0x506STD1252.254.957.961.765.970.343.545.848.251.454.958.6

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

Per le travi con una pendenza β le capacità devono essere moltiplicate per il fattore.

β15°30°45°
fattore1.00.950.90.85

I carichi R2,k sono calcolati come R2,k = R1,k x (numero fissaggi - 1) / (numero fissaggi).

Il fissaggio in alto non è considerato per la resistenza al sollevamento, poiché è posizionato in un foro aperto.

Informazioni più dettagliate sono riportate nell'ETA 07/0245.

Capacità caratteristiche - Trave/Trave - R3.k e R4.k

Codici Trave/Trave- Chiodatura completa
Fissaggi Capacità caratteristiche - Legno C24 [kN]
Supporto Travetto R3,k R4,k
Q.tà Tipo Q.tà Tipo Lunghezza spinotto [mm]
60 80 100 120 140 160
BT4-90-B16CNA4.0x504STD81.51.92.32.73.13.67.8
BT4-120-B20CNA4.0x503STD122.22.93.54.24.85.69.8
BT4-160-B28CNA4.0x504STD122.93.64.45.36.2713.7
BT4-200-B36CNA4.0x505STD123.54.45.46.47.48.417.6
BT4-240-B44CNA4.0x506STD124.25.36.47.48.69.821.6

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

I carichi R4 si riferiscono a spinotti di tutte le lunghezze.

Capacità caratteristiche - Trave/Pilastro

Codici Trave/Pilastro - Chiodatura parziale
Fissaggi Larghezza pilastro Capacità caratteristiche - Legno C24 [kN]
Supporto Travetto Min. R1,k R2,k
Q.tà Tipo Q.tà Tipo Lunghezza spinotto [mm] Lunghezza spinotto [mm]
60 80 100 120 140 160 60 80 100 120 140 160
BT4-90-B8CNA4.0x504STD88699.910.911.611.611.66.87.48.28.78.78.7
BT4-120-B12CNA4.0x503STD128614.615.516.617.919.420.79.710.311.111.912.913.8
BT4-160-B16CNA4.0x504STD128622.924.42627.9303217.218.319.520.922.524
BT4-200-B20CNA4.0x505STD12863234.136.238.741.243.425.627.329313334.7
BT4-240-B24CNA4.0x506STD128641.644.346.849.752.353.234.736.93941.443.644.3

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

Per le travi con una pendenza β le capacità devono essere moltiplicate per il fattore.

β15°30°45°
fattore1.00.950.90.85

I carichi di questa tabella sono validi anche per la chiodatura parziale.

I carichi R2,k sono calcolati come R2,k = R1,k x (numero fissaggi - 1) / (numero fissaggi).

Il fissaggio in alto non è considerato per la resistenza al sollevamento, poiché è posizionato in un foro aperto.

Informazioni più dettagliate sono riportate nell'ETA 07/0245.



Capacità caratteristiche - Trave/Pilastro - R3.k e R4.k

Codici Trave/Pilastro - Chiodatura parziale
Fissaggi Larghezza pilastro Capacità caratteristiche - Legno C24 [kN]
Supporto Travetto Min. R3,k R4,k
Q.tà Tipo Q.tà Tipo Lunghezza spinotto [mm]
60 80 100 120 140 160
BT4-90-B8CNA4.0x504STD8861.51.92.32.72.72.73.9
BT4-120-B12CNA4.0x503STD12862.22.93.54.24.85.65.9
BT4-160-B16CNA4.0x504STD12862.93.64.45.36.277.8
BT4-200-B20CNA4.0x505STD12863.54.45.46.47.48.49.8
BT4-240-B24CNA4.0x506STD12864.25.36.47.48.69.811.8

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

I carichi R4.k si riferiscono a spinotti di tutte le lunghezze.

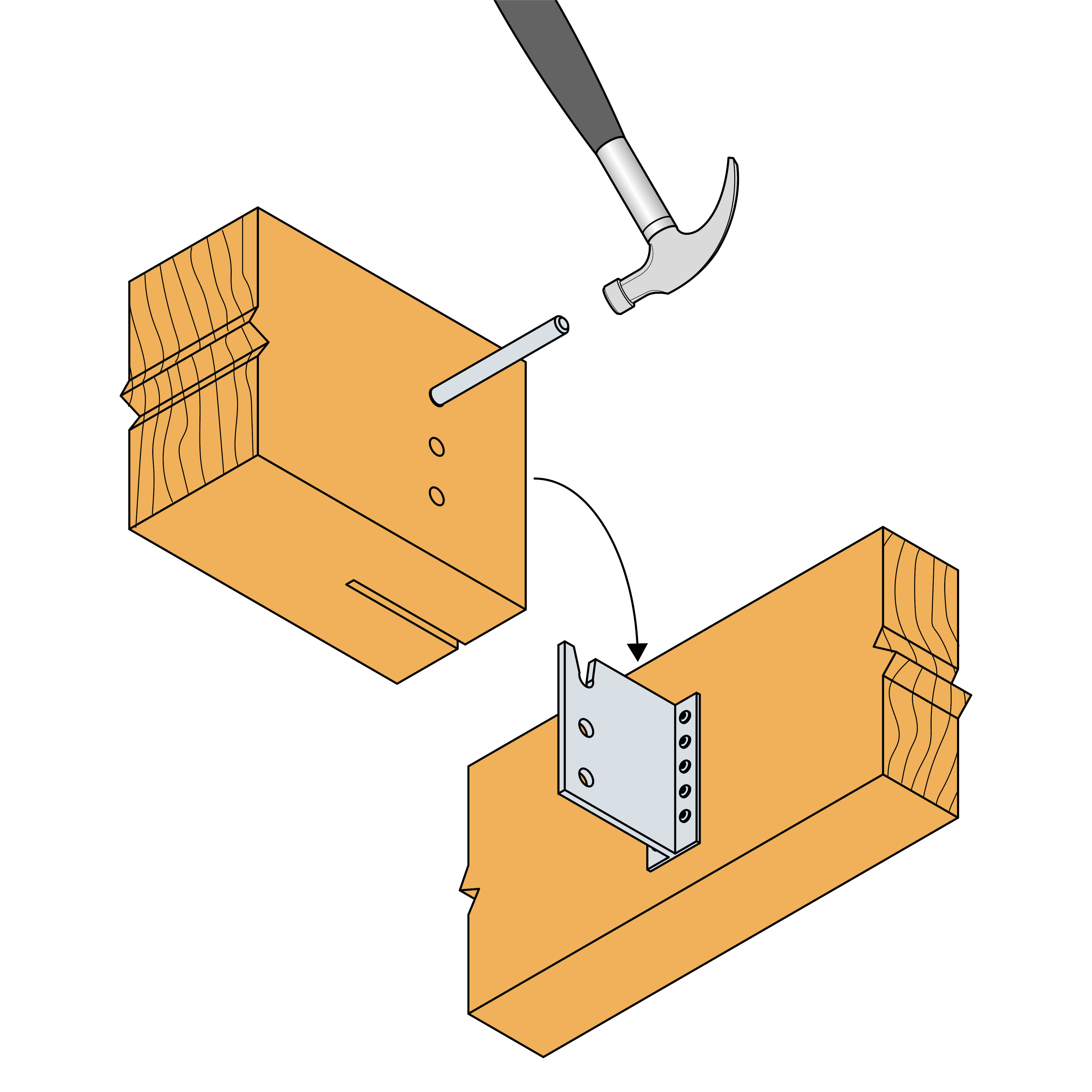

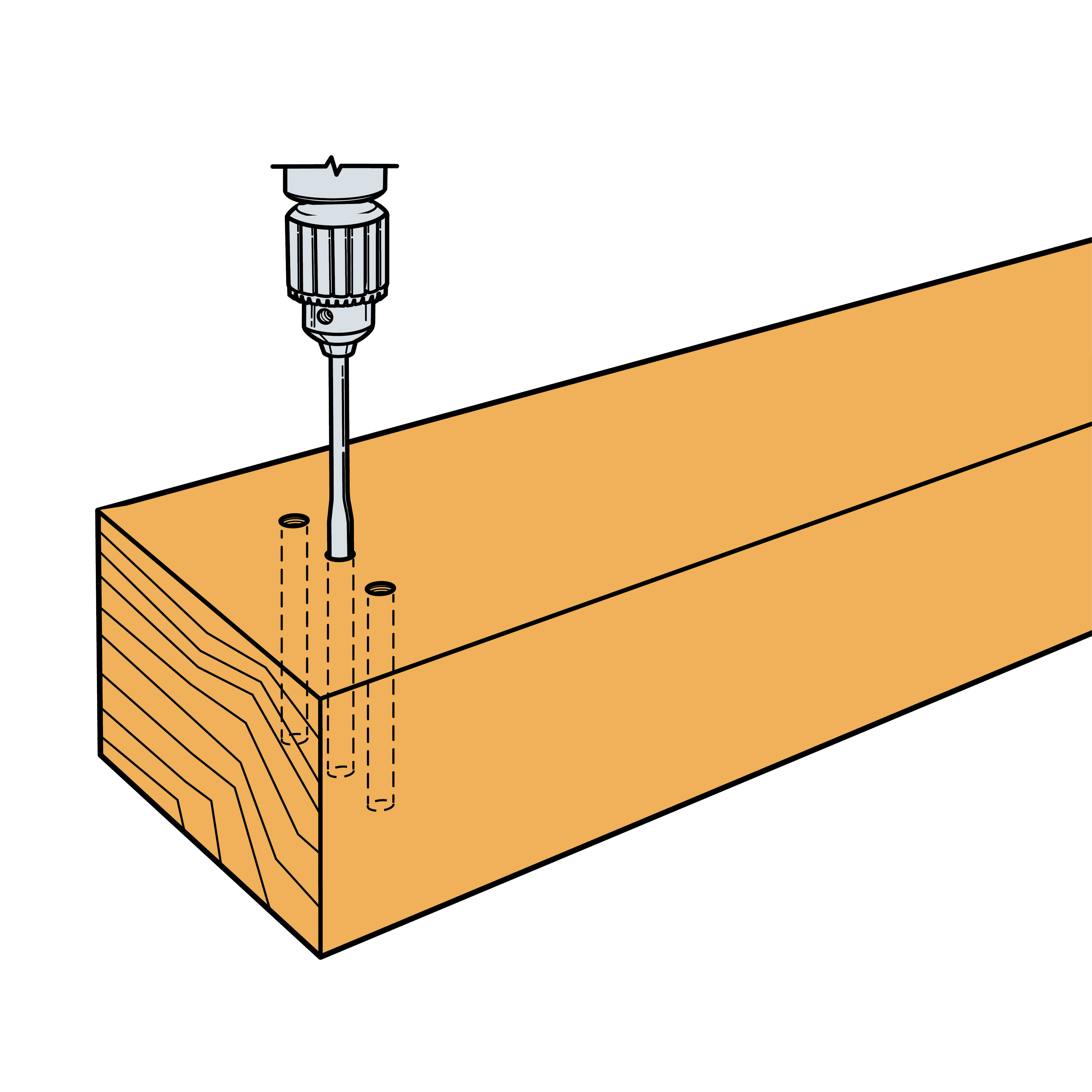

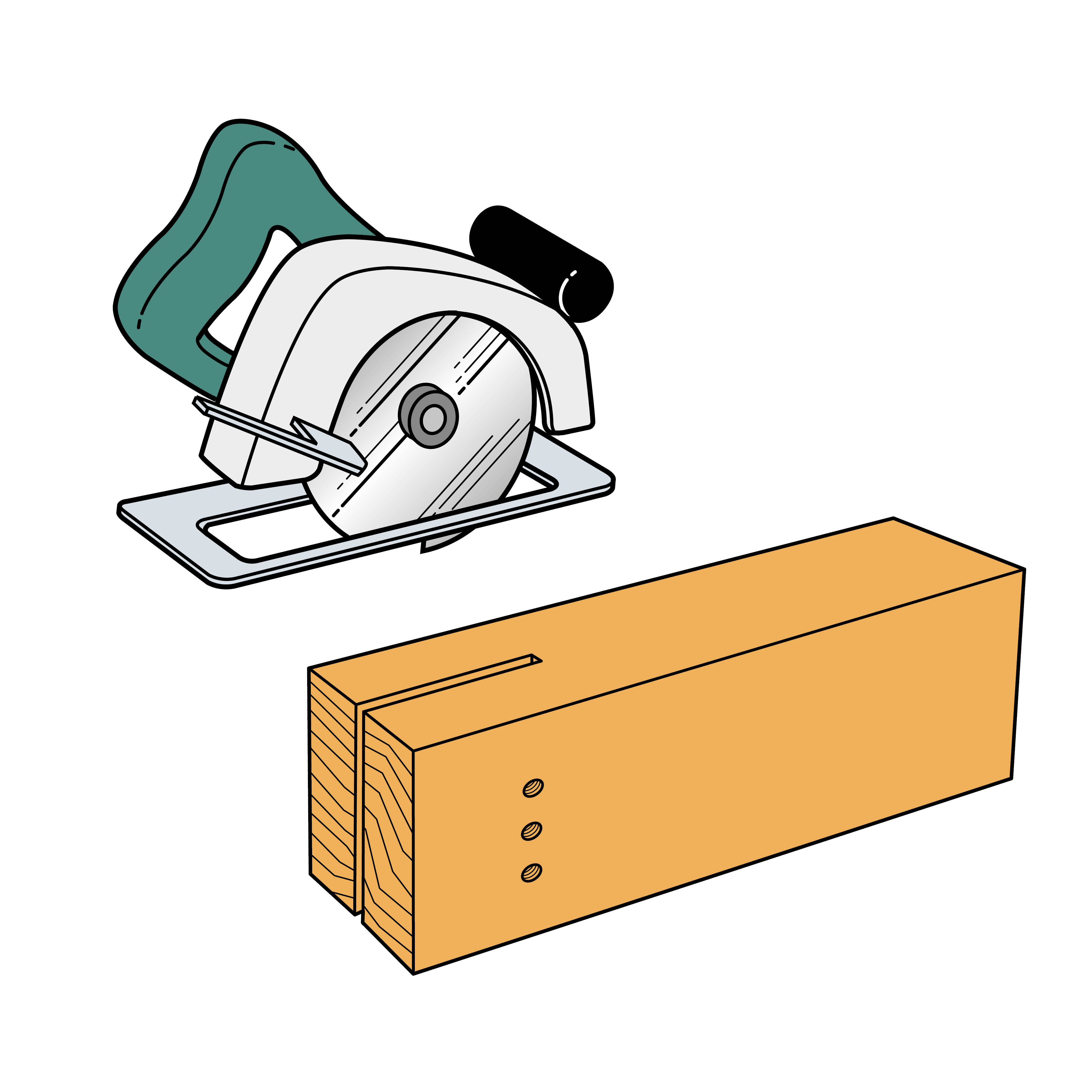

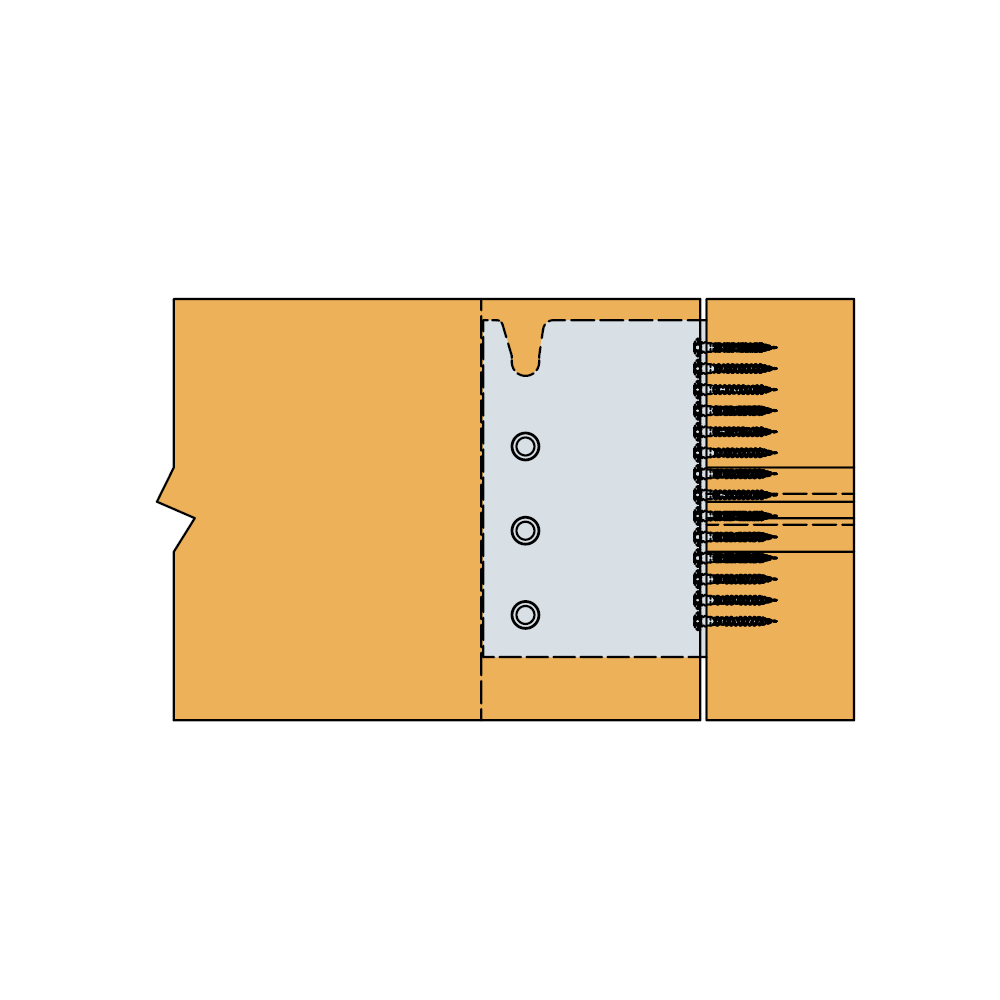

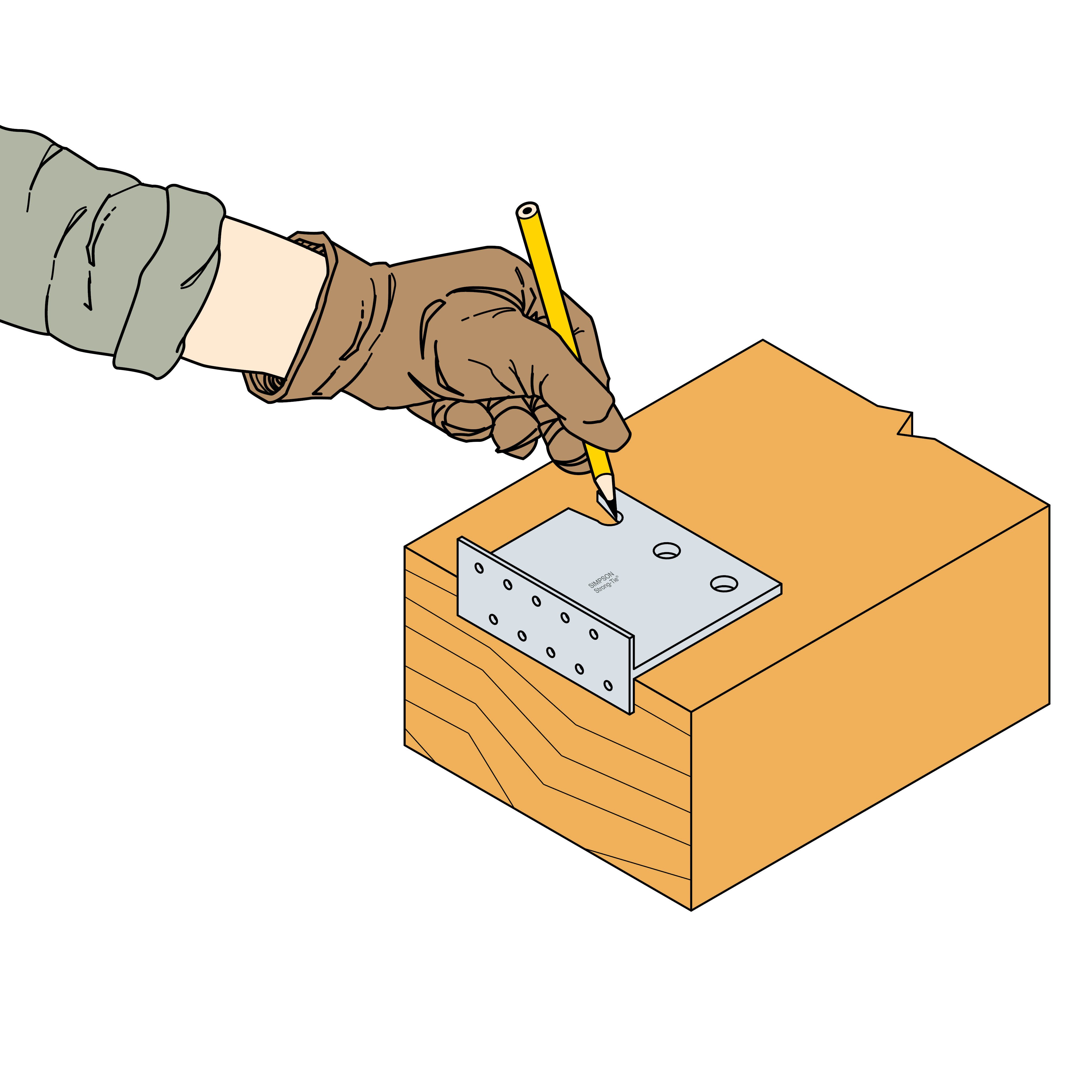

Installazione

Installazione

Fissaggi

  • Chiodi CNA Ø4 o viti CSA Ø5 e spinotto ∅12mm.
