BT

Staffa a scomparsa

La staffa a scomparsa BT è una soluzione per collegare travi e travi/pilastro in legno senza avere il connettore a vista.

Marquage CE
ETE
Classe service 2
Feu R 60
Connector Selector

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

  • Acciaio zincato S250GD + Z275 secondo EN 10346.
  • 275 g/m2 su entrambi i lati con uno spessore di zincatura di ca. 20 μm

Vantaggi

  • Connessione travi inclinate fino a 45°.
  • La foratura e l'asola superiore consentono un montaggio della trave secondaria sicuro ed agevole.
  • Con questo tipo di montaggio, non sono più necessari supporti aggiuntivi.
  • Restistenza al fuoco secondo la norma DIN 4102.

Applicazione

Applicazioni

  • Elemento di supporto: legno massiccio, legno ingegnerizzato
  • Elemento secondario: legno massiccio, legno ingegnerizzato


Utilizzo

  • Per la connessione di travi secondarie di legno alla struttura portante principale di legno.

Dati tecnici

Dimensioni

Gamma prodotto

Codici Dimensione travetto [mm] Dimensioni [mm] Fori supporto Fori travetto Box Quantity
Larghezza Altezza A B C t1 t2 Ø5 Ø13
Min. Min β=0
BT280-B60312280106623652710
BT320-B60352320106623660810
BT360-B6039236010662366898
BT400-B60432400106623676108
BT440-B60472440106623684116
BT480-B60512480106623692126
BT520-B605525201066236100136
BT560-B605925601066236108145
BT600-B606326001066236116155

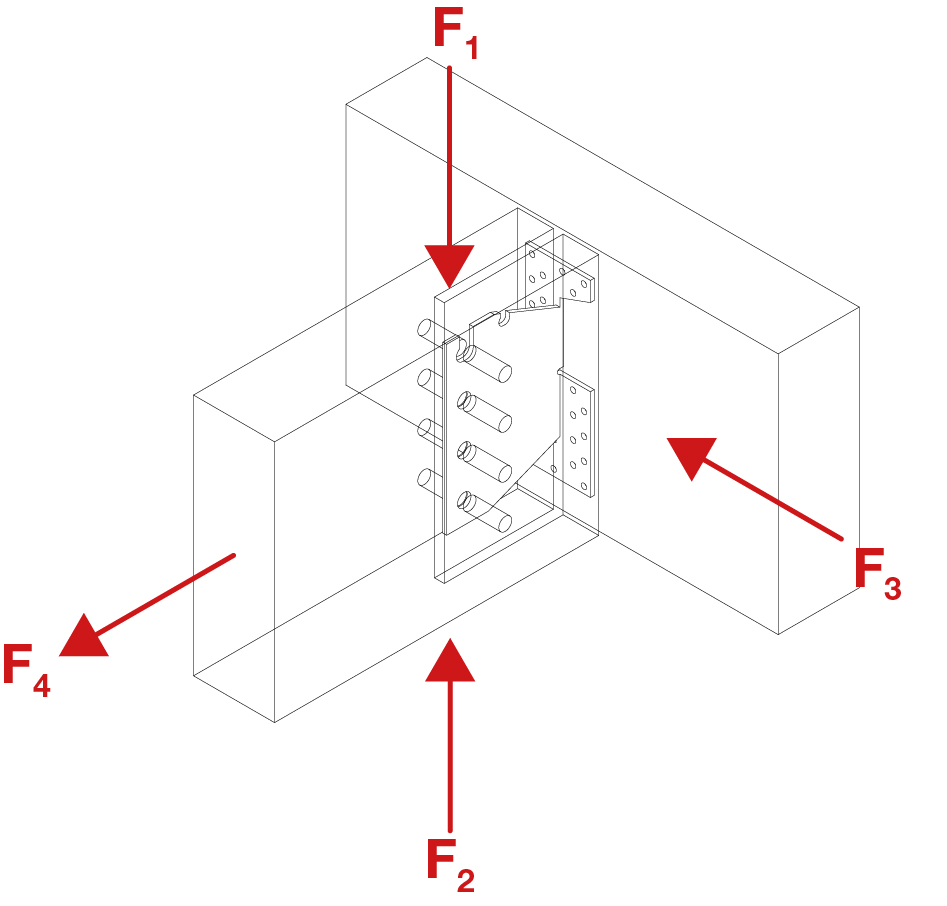

Carico combinato:



Capacità caratteristiche - Trave/Trave

Codici Trave/Trave- Chiodatura completa
Fissaggi Capacità caratteristiche - Legno C24 [kN]
Supporto Travetto R1,k R2,k
Q.tà Tipo Q.tà Tipo Lunghezza spinotto [mm] Lunghezza spinotto [mm]
60 80 100 120 140 160 60 80 100 120 140 160
BT280-B52CNA4.0x507STD1264.66871.776.481.787.255.458.361.565.57074.7
BT320-B60CNA4.0x508STD12778185.591.297.5104.167.470.974.879.885.391.1
BT360-B68CNA4.0x509STD1289.193.899105.8113.3121.179.283.48894100.7107.6
BT400-B76CNA4.0x5010STD12100.8106.1112.3120.2129137.990.795.5101.1108.2116.1124.1
BT440-B84CNA4.0x5011STD12112.1118125.2134.4144.4154.7101.9107.3113.8122.2131.3140.6
BT480-B92CNA4.0x5012STD12122.8129.3137.7148.2159.7171.3112.6118.5126.2135.8146.4157
BT520-B100CNA4.0x5012STD12122.8129.3138.4150.5163.1175.8122.8129.3138.4150.5163.1175.8
BT560-B108CNA4.0x5012STD12122.8129.3138.4150.7164.9179.1122.8129.3138.4150.7164.9179.1
BT600-B116CNA4.0x5012STD12122.8129.3138.4150.7164.9180.4122.8129.3138.4150.7164.9180.4

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

Per le travi con una pendenza β le capacità devono essere moltiplicate per il fattore.

β

15°

30°

45°
fattore1.00.950.90.85

I carichi R2,k sono calcolati come R2,k = R1,k x (numero fissaggi - 1) / (numero fissaggi).

Il fissaggio in alto non è considerato per la resistenza al sollevamento, poiché è posizionato in un foro aperto.

Informazioni più dettagliate sono riportate nell'ETA 07/0245.

Capacità caratteristiche - Trave/Trave - R3.k e R4.k

Codici Trave/Trave- Chiodatura completa
Fissaggi Capacità caratteristiche - Legno C24 [kN]
Supporto Travetto R3,k R4,k
Q.tà Tipo Q.tà Tipo Lunghezza spinotto [mm]
60 80 100 120 140 160
BT280-B52CNA4.0x507STD124.86.17.38.59.911.322.8
BT320-B60CNA4.0x508STD125.56.88.39.711.112.926.2
BT360-B68CNA4.0x509STD126.17.69.210.912.414.429.6
BT400-B76CNA4.0x5010STD126.78.310.112.113.815.833
BT440-B84CNA4.0x5011STD127.39.11113.215.217.236.5
BT480-B92CNA4.0x5012STD127.99.811.914.316.618.739.9
BT520-B100CNA4.0x5012STD128.610.612.815.417.820.143.3
BT560-B108CNA4.0x5012STD129.211.313.816.519.121.546.7
BT600-B116CNA4.0x5012STD129.812.114.717.620.42350.1

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

I carichi R4 si riferiscono a spinotti di tutte le lunghezze.

Capacità caratteristiche - Trave/Pilastro

Codici Trave/Pilastro - Chiodatura parziale
Fissaggi Larghezza pilastro Capacità caratteristiche - Legno C24 [kN]
Supporto Travetto Min. R1,k R2,k
Q.tà Tipo Q.tà Tipo Lunghezza spinotto [mm] Lunghezza spinotto [mm]
60 80 100 120 140 160 60 80 100 120 140 160
BT280-B28CNA4.0x507STD12965254.757.560.5626244.646.949.351.953.153.1
BT320-B32CNA4.0x508STD129661.865.168.170.770.970.954.15759.661.96262
BT360-B36CNA4.0x509STD129671.775.578.579.879.879.863.767.169.870.970.970.9
BT400-B40CNA4.0x5010STD129681.485.788.488.688.688.673.377.179.679.779.779.7
BT440-B44CNA4.0x5011STD12969195.897.597.597.597.582.787.188.688.688.688.6
BT480-B48CNA4.0x5012STD1296100.3105.6106.4106.4106.4106.491.996.897.597.597.597.5
BT520-B52CNA4.0x5012STD1296105.5111.1114.6115.2115.2115.2105.5111.1114.6115.2115.2115.2
BT560-B56CNA4.0x5012STD1296109.9115.7120.3124124.1124.1109.9115.7120.3124124.1124.1
BT600-B60CNA4.0x5012STD1296113.8119.8125130.5133133113.8119.8125130.5133133

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

Per le travi con una pendenza β le capacità devono essere moltiplicate per il fattore.

β

15°30°45°
factor1.00.950.90.85

I carichi R2,k sono calcolati come R2,k = R1,k x (numero fissaggi - 1) / (numero fissaggi).

Il fissaggio in alto non è considerato per la resistenza al sollevamento, poiché è posizionato in un foro aperto.

Informazioni più dettagliate sono riportate nell'ETA 07/0245.

Capacità caratteristiche - Trave/Pilastro - R3.k e R4.k

Codici Trave/Pilastro - Chiodatura parziale
Fissaggi Larghezza pilastro Capacità caratteristiche - Legno C24 [kN]
Supporto Travetto Min. R3,k R4,k
Q.tà Tipo Q.tà Tipo Lunghezza spinotto [mm]
60 80 100 120 140 160
BT280-B28CNA4.0x507STD12964.55.66.77.78.910.113.7
BT320-B32CNA4.0x508STD12965.26.47.78.810.211.515.7
BT360-B36CNA4.0x509STD12965.87.28.69.911.512.917.6
BT400-B40CNA4.0x5010STD12966.589.61112.714.419.6
BT440-B44CNA4.0x5011STD12967.18.810.512.11415.821.6
BT480-B48CNA4.0x5012STD12967.79.511.513.215.317.223.5
BT520-B52CNA4.0x5012STD12968.410.312.414.316.618.725.5
BT560-B56CNA4.0x5012STD1296911.113.415.417.820.127.4
BT600-B60CNA4.0x5012STD12969.711.914.416.519.121.529.4

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

I carichi R4.k si riferiscono a spinotti di tutte le lunghezze.

Installazione

Installazione

Fissaggi

  • Chiodi CNA Ø4 o viti CSA Ø5 e spinotto ∅12mm
