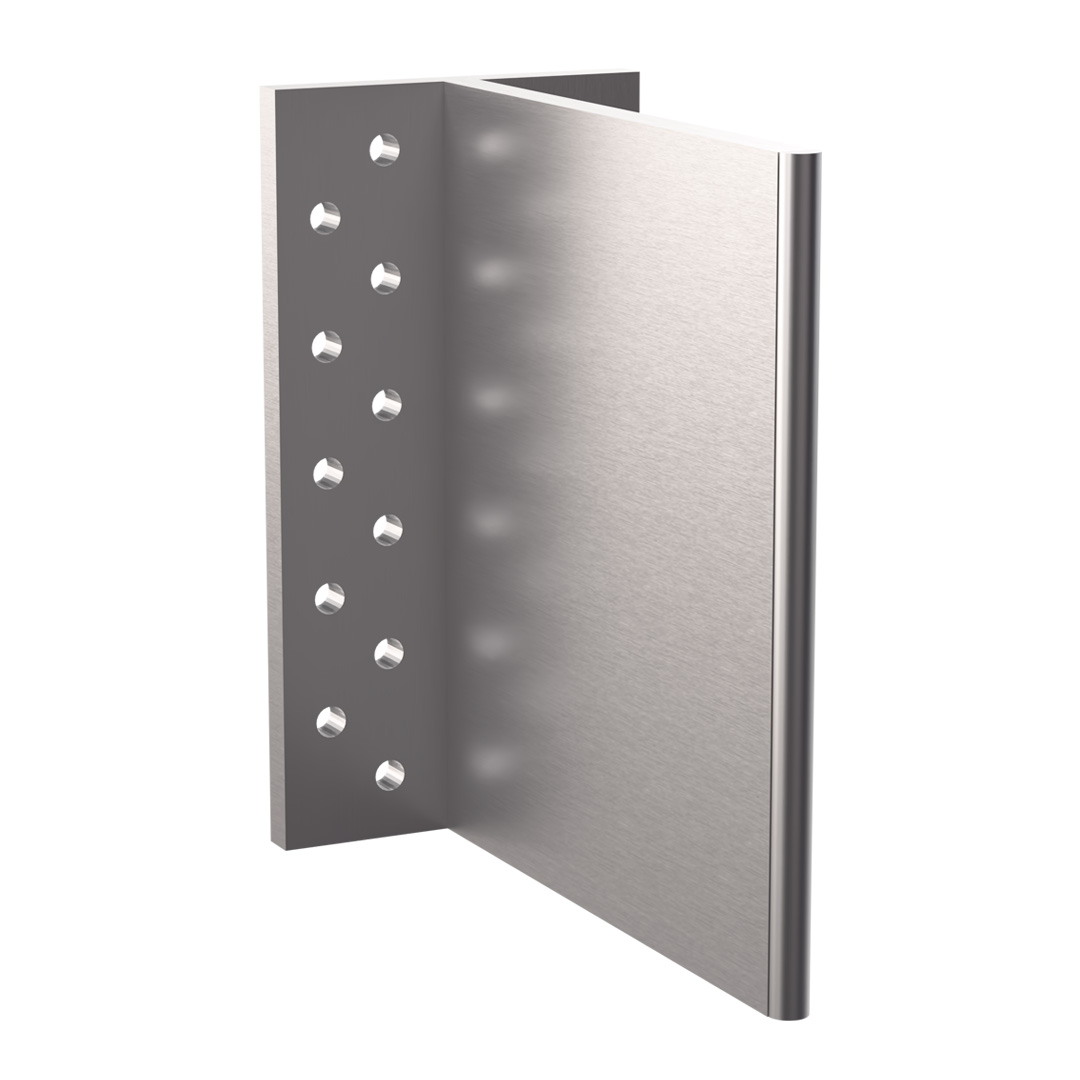

BTALU

Staffa a scomparsa alluminio

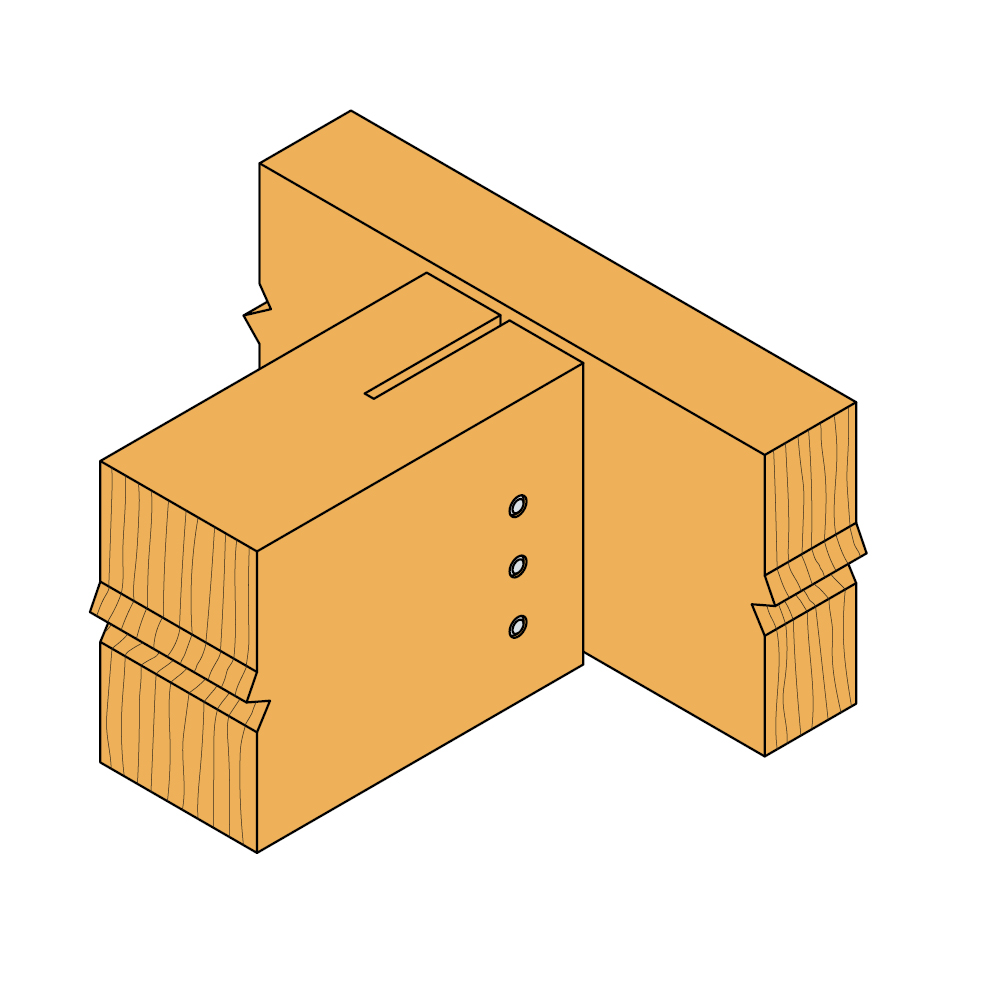

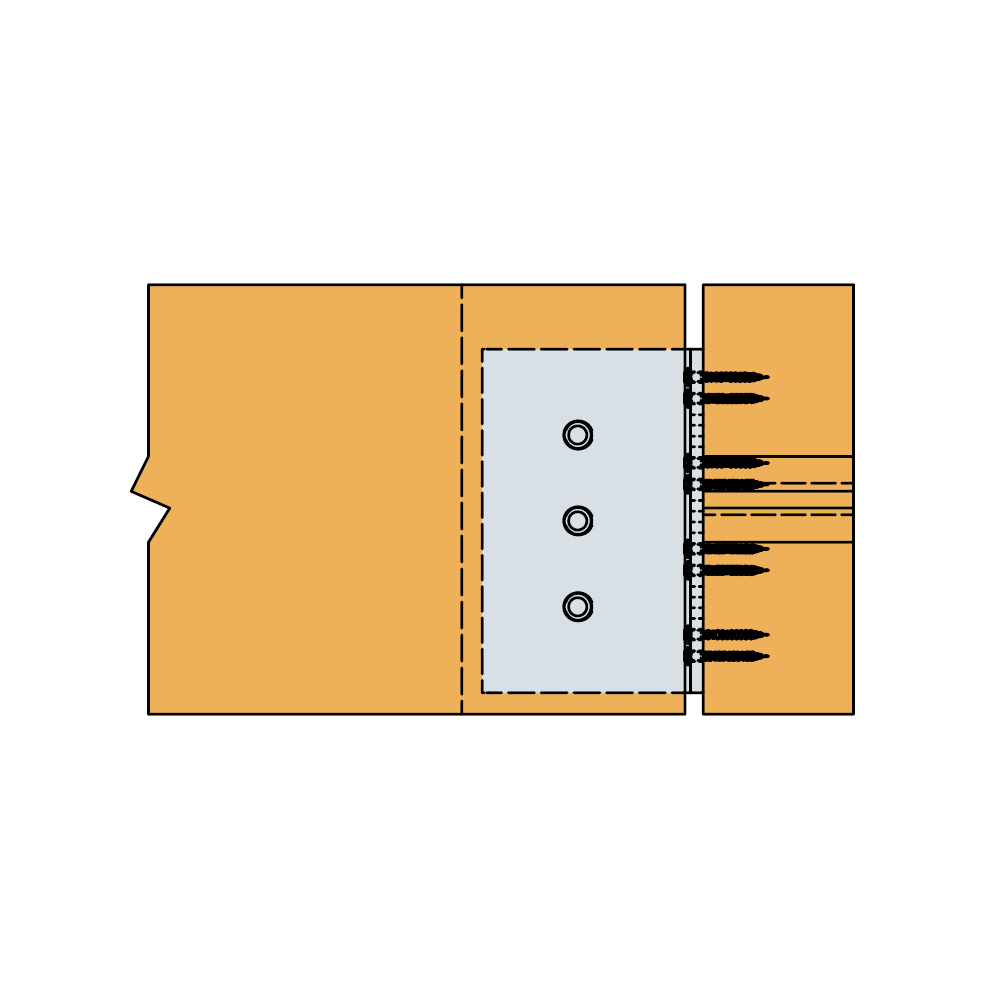

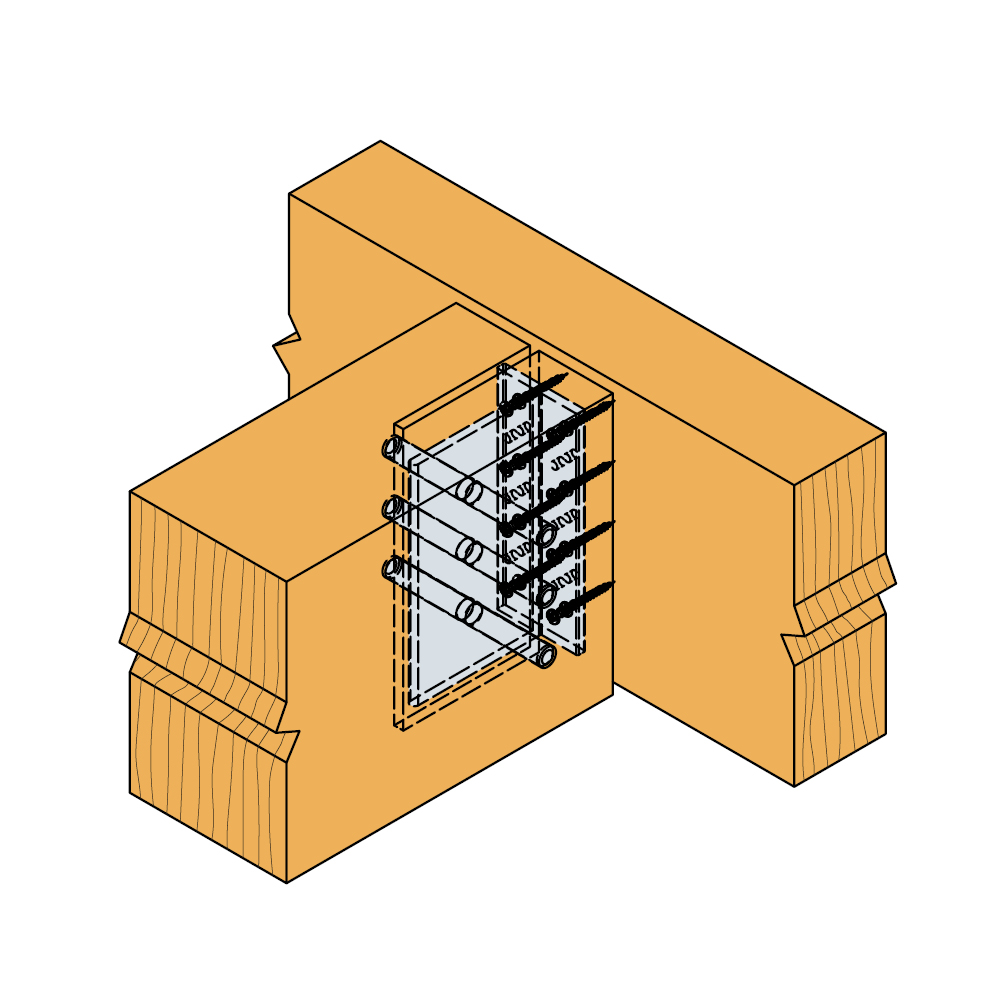

La staffa a scomparsa BTALU è una soluzione per collegare tra loro gli elementi in legno senza avere il connettore a vista. È progettato per essere fissato su un elemento ligneo di supporto, inserito completamente in una scanalatura nella trave secondaria e tenuto in posizione con degli spinotti. I fori vengono praticati sulla trave secondaria e l'ala del BTALU, consentendo un allineamento preciso. Questo metodo fornisce un connesione esteticamente gradevole.

Nota: ordinare chiodi e spinotti separatamente.

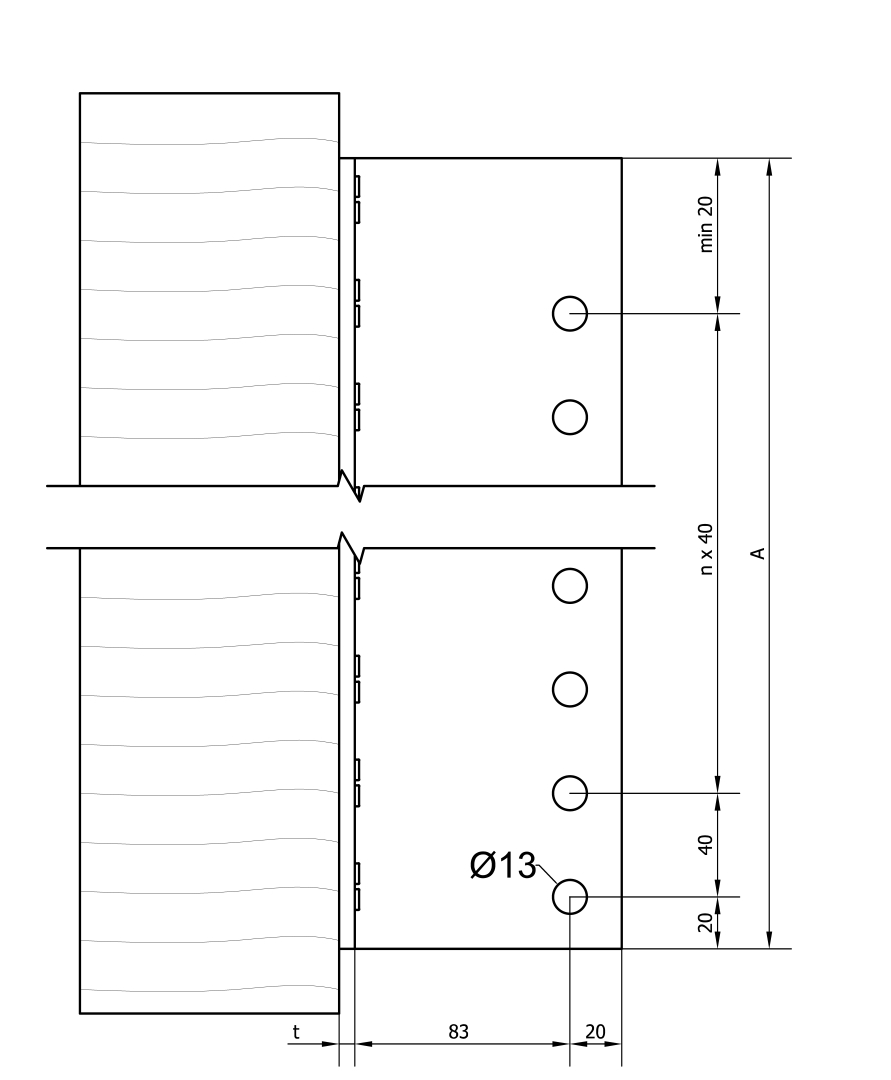

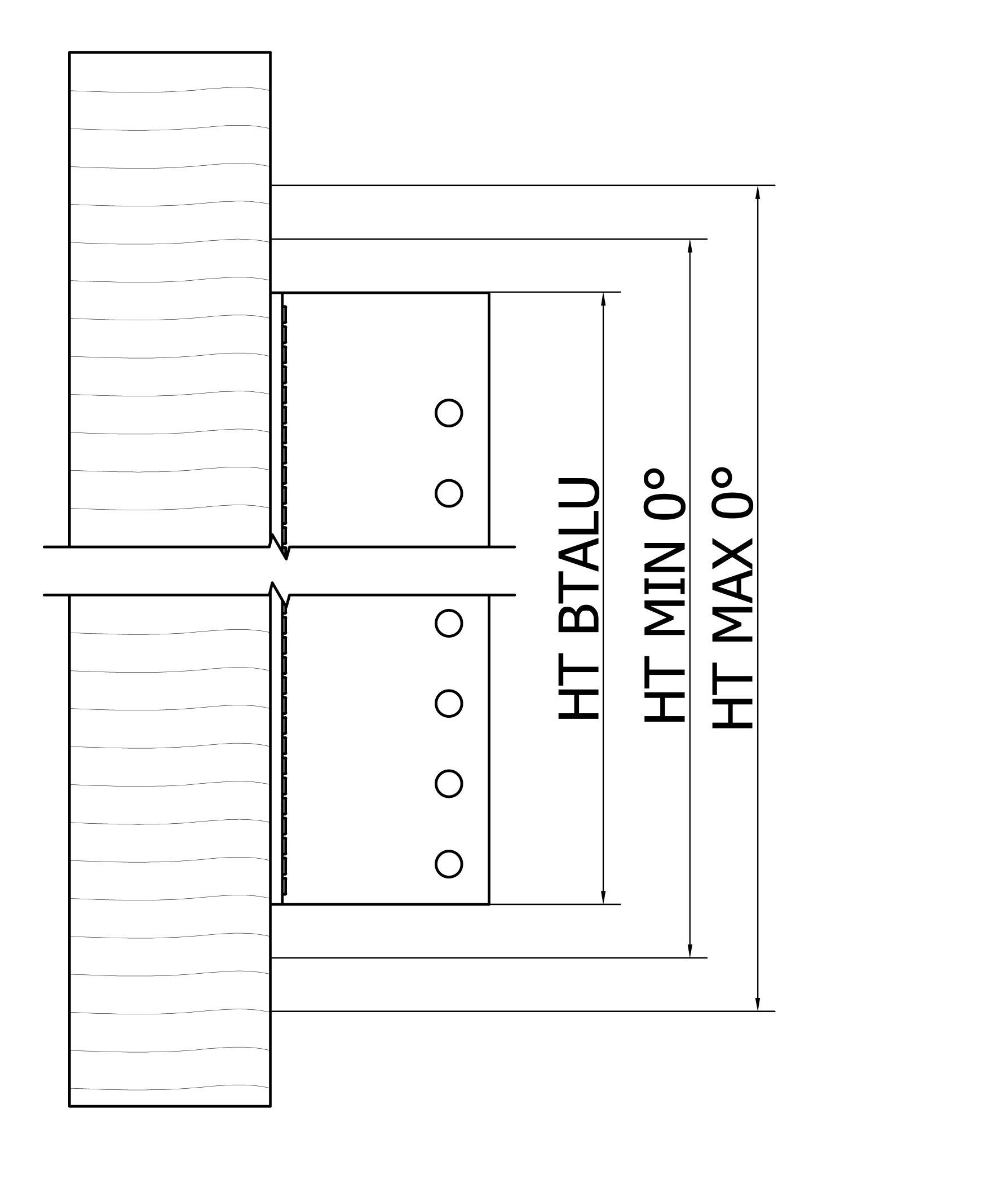

I fori sulla trave secondaria possono essere praticati in cantire o in officina secondo le posizioni indicate nel diagramma sottostante.

Scheda tecnica

Marquage CE

ETE

Classe service 3

Feu R 30

Aluminium

Exterieur

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Alluminio

Vantaggi

Allineamento preciso degli spinotti.
Esteticamente gradevole.

Applicazione

Applicazioni

Elemento di supporto: legno massiccio, legno ingegnerizzato.
Elemento secondario: legno massiccio, legno ingegnerizzato.

Utilizzo

Per la connessione di travi secondarie di legno alla struttura portante principale di legno.

Dati tecnici

Dimensioni

Gamma prodotto

Codici	DB nr.	Min. Altezza Travetto [mm]	Dimensioni [mm]				Fori Supporto	Fori Travetto		Box Quantity
Codici	DB nr.	Min. Altezza Travetto [mm]	A	B	C	t	Ø5	Ø8	Ø12	Box Quantity
BTALU90	1862485	142	86	109	62	6	16	4	-	25
BTALU120	1821910	172	116	109	62	6	20	-	3	25
BTALU160	1821917	212	156	109	62	6	28	-	4	25
BTALU200	1862489	252	196	109	62	6	36	-	5	15
BTALU240	1821920	292	236	109	62	6	44	-	6	15
BTALU1200	-	-	1198	109	62	6	-	-	-	-

I fori sulla trave secondaria devono essere eseguiti secondo lo schema in ETA 07/0245.

La dimensione A può essere inferiore fino a 4 mm rispetto all'intaglio nella trave secondaria; il taglio della misura A deve essere effettuato tra i fori per i chiodi del lato corto.

Prestazioni

Codici	Capacità caratteristiche - Legno C24 [kN]
	Fissaggi				R_1,k= R_2.k
	Supporto		Travetto		Lunghezza spinotto [mm]
	Q.tà	Tipo	Q.tà	Spinotto	60	80	100	120	140	160
BTALU1200/120	20	CNA4.0x50	3	STD12	17.3	18.2	19.4	20.7	22.3	23.9
BTALU1200/160	28	CNA4.0x50	4	STD12	28	29.5	31.2	33.3	35.7	38.2
BTALU1200/200	36	CNA4.0x50	5	STD12	39.8	41.9	44.3	47.2	50.4	53.9
BTALU1200/240	44	CNA4.0x50	6	STD12	52.2	54.9	57.9	61.7	65.9	70.3
BTALU1200/280	52	CNA4.0x50	7	STD12	64.6	68	71.7	76.4	81.7	87.2
BTALU1200/320	60	CNA4.0x50	8	STD12	77	81	85.5	91.2	97.5	104.1
BTALU1200/360	68	CNA4.0x50	9	STD12	89.1	93.8	99	105.8	113.3	121.1
BTALU1200/400	76	CNA4.0x50	10	STD12	100.8	106.1	112.3	120.2	129	137.9
BTALU1200/440	84	CNA4.0x50	11	STD12	112.1	118	125.2	134.4	144.4	154.7
BTALU1200/480	92	CNA4.0x50	12	STD12	122.8	129.3	137.7	148.2	159.7	171.3
BTALU1200/520	100	CNA4.0x50	12	STD12	122.8	129.3	138.4	150.5	163.1	175.8
BTALU1200/560	108	CNA4.0x50	12	STD12	122.8	129.3	138.4	150.7	164.9	179.1
BTALU1200/600	116	CNA4.0x50	12	STD12	122.8	129.3	138.4	150.7	164.9	180.4
BTALU90	16	CNA4.0x50	4	STD8	10.8	11.8	12.9	13.7	13.7	13.7
BTALU120	20	CNA4.0x50	3	STD12	17.3	18.2	19.4	20.7	22.3	23.9
BTALU160	28	CNA4.0x50	4	STD12	28	29.5	31.2	33.3	35.7	38.2
BTALU200	36	CNA4.0x50	5	STD12	39.8	41.9	44.3	47.2	50.4	53.9
BTALU240	44	CNA4.0x50	6	STD12	52.2	54.9	57.9	61.7	65.9	70.3

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

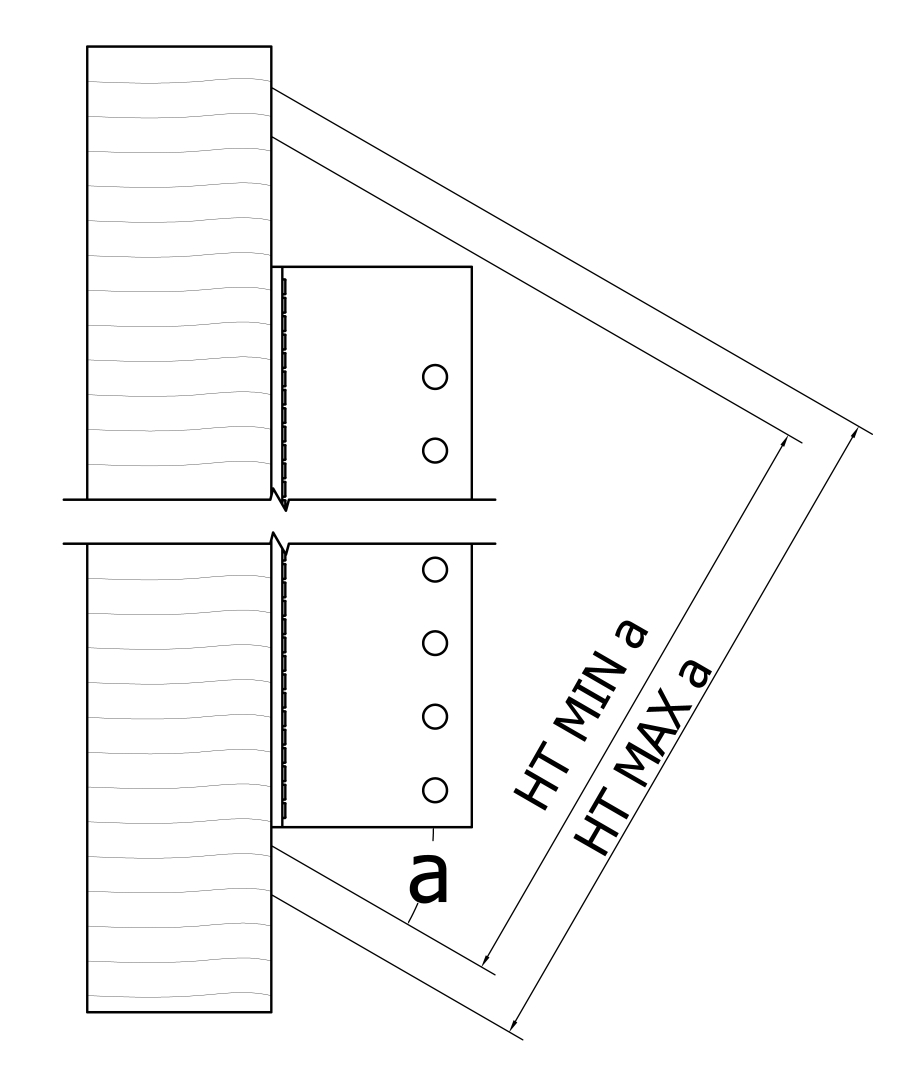

Per connessioni con meno di 7 spinotti e travi con una pendenza β le capacità devono essere moltiplicate per il fattore.

β	0°	15°	30°	45°
fattore	1.0	0.95	0.90	0.85

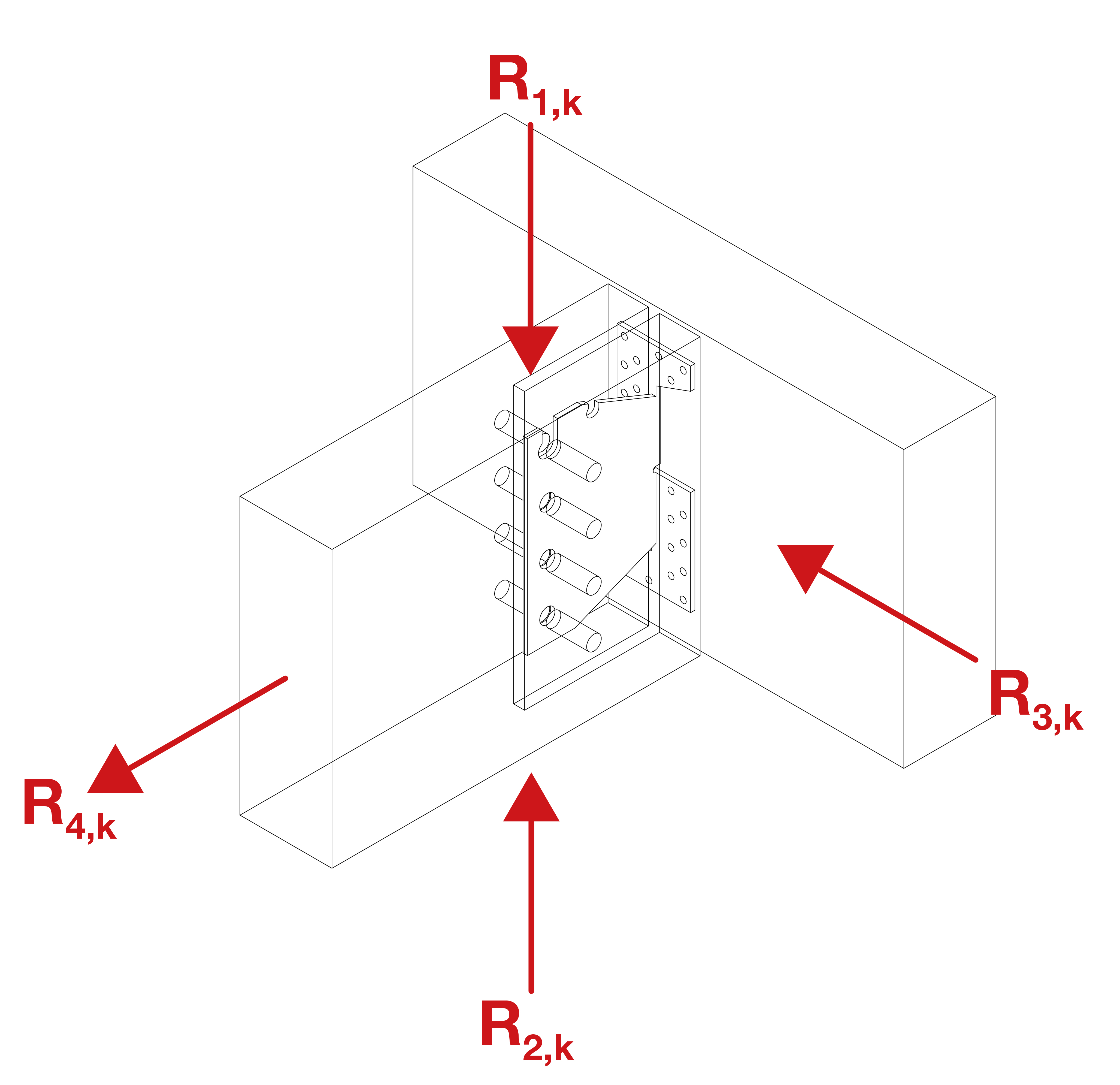

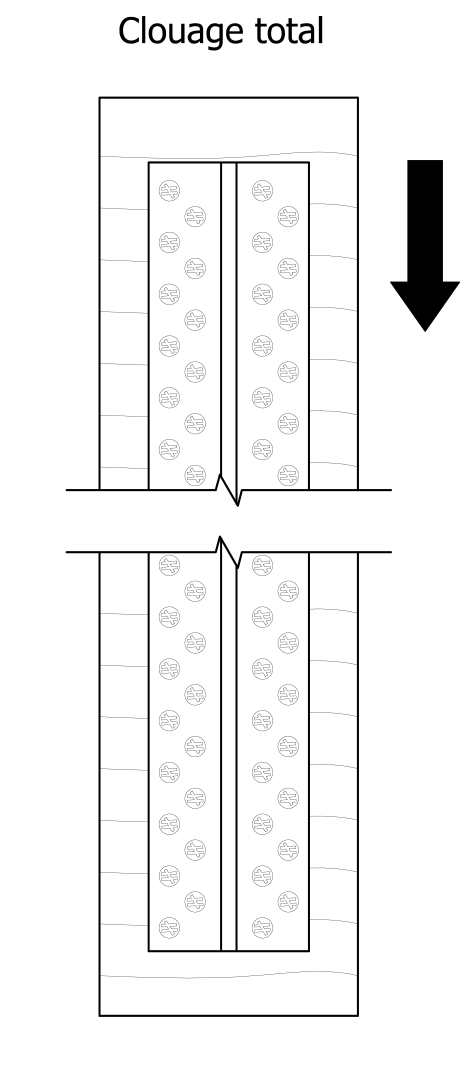

Capacità caratteristiche - Trave/Trave - R3.k e R4.k

Codici	Capacità caratteristiche - Legno C24 [kN]
	Fissaggi				Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto		R_3,k						R_4,k
	Q.tà	Tipo	Q.tà	Spinotto	Lunghezza spinotto [mm]
	Q.tà	Tipo	Q.tà	Spinotto	60	80	100	120	140	160
BTALU1200/120	20	CNA4.0x50	3	STD12	2.2	2.9	3.5	4.2	4.8	5.6	9.8
BTALU1200/160	28	CNA4.0x50	4	STD12	2.9	3.6	4.4	5.3	6.2	7	13.7
BTALU1200/200	36	CNA4.0x50	5	STD12	3.5	4.4	5.4	6.4	7.4	8.4	17.6
BTALU1200/240	44	CNA4.0x50	6	STD12	4.2	5.3	6.4	7.4	8.6	9.8	21.5
BTALU1200/280	52	CNA4.0x50	7	STD12	4.8	6.1	7.3	8.5	9.9	11.3	25.5
BTALU1200/320	60	CNA4.0x50	8	STD12	5.5	6.8	8.3	9.7	11.1	12.9	29.4
BTALU1200/360	68	CNA4.0x50	9	STD12	6.1	7.6	9.2	10.9	12.4	14.4	33.3
BTALU1200/400	76	CNA4.0x50	10	STD12	6.7	8.3	10.1	12.1	13.8	15.8	37.2
BTALU1200/440	84	CNA4.0x50	11	STD12	7.3	9.1	11	13.2	15.2	17.2	41.2
BTALU1200/480	92	CNA4.0x50	12	STD12	7.9	9.8	11.9	14.3	16.6	18.7	45.1
BTALU1200/520	100	CNA4.0x50	12	STD12	8.6	10.6	12.8	15.4	17.8	20.1	49
BTALU1200/560	108	CNA4.0x50	12	STD12	9.2	11.3	13.8	16.5	19.1	21.5	52.9
BTALU1200/600	116	CNA4.0x50	12	STD12	9.8	12.1	14.7	17.6	20.4	23	56.8
BTALU90	16	CNA4.0x50	4	STD8	1.5	1.9	2.3	2.7	3.1	3.6	7.8
BTALU120	20	CNA4.0x50	3	STD12	2.2	2.9	3.5	4.2	4.8	5.6	9.8
BTALU160	28	CNA4.0x50	4	STD12	2.9	3.6	4.4	5.3	6.2	7	13.7
BTALU200	36	CNA4.0x50	5	STD12	3.5	4.4	5.4	6.4	7.4	8.4	17.6
BTALU240	44	CNA4.0x50	6	STD12	4.2	5.3	6.4	7.4	8.6	9.8	21.6

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

I carichi R₄ si riferiscono a spinotti di tutte le lunghezze.

Capacità caratteristiche - Trave/Pilastro

Codici	Trave/Pilastro - Chiodatura parziale
	Fissaggi				Larghezza pilastro	Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto		Min.	R_1,k= R_2.k
	Q.tà	Tipo	Q.tà	Tipo		Lunghezza spinotto [mm]
	Q.tà	Tipo	Q.tà	Tipo		60	80	100	120	140	160
BTALU1200/120	12	CNA4.0x50	3	STD12	96	14.7	15.5	16.6	17.9	19.4	20.7
BTALU1200/160	16	CNA4.0x50	4	STD12	96	23.2	24.4	26	27.9	30	32
BTALU1200/200	20	CNA4.0x50	5	STD12	96	32.4	34.1	36.2	38.7	41.2	43.4
BTALU1200/240	24	CNA4.0x50	6	STD12	96	42.1	44.3	46.8	49.7	52.3	53.2
BTALU1200/280	28	CNA4.0x50	7	STD12	96	52	54.7	57.5	60.5	62	62
BTALU1200/320	32	CNA4.0x50	8	STD12	96	61.8	65.1	68.1	70.7	70.9	70.9
BTALU1200/360	36	CNA4.0x50	9	STD12	96	71.7	75.5	78.5	79.8	79.8	79.8
BTALU1200/400	40	CNA4.0x50	10	STD12	96	81.4	85.7	88.4	88.6	88.6	88.6
BTALU1200/440	44	CNA4.0x50	11	STD12	96	91	95.8	97.5	97.5	97.5	97.5
BTALU1200/480	48	CNA4.0x50	12	STD12	96	100.3	105.6	106.4	106.4	106.4	106.4
BTALU1200/520	52	CNA4.0x50	12	STD12	96	105.5	111.1	114.6	115.2	115.2	115.2
BTALU1200/560	56	CNA4.0x50	12	STD12	96	109.9	115.7	120.3	124	124.1	124.1
BTALU1200/600	60	CNA4.0x50	12	STD12	96	113.8	119.8	125	130.5	133	133
BTALU90	8	CNA4.0x50	4	STD8	96	9	9.9	10.9	11.6	11.6	11.6
BTALU120	12	CNA4.0x50	3	STD12	96	14.7	15.5	16.6	17.9	19.4	20.7
BTALU160	16	CNA4.0x50	4	STD12	96	23.2	24.4	26	27.9	30	32
BTALU200	20	CNA4.0x50	5	STD12	96	32.4	34.1	36.2	38.7	41.2	43.4
BTALU240	24	CNA4.0x50	6	STD12	96	42.1	44.3	46.8	49.7	52.3	53.2

La trave secondaria deve avere come minimo una larghezza pari alla lunghezza dello spinotto in acciaio.

Per connessioni con meno di 7 spinotti e travi con una pendenza β le capacità devono essere moltiplicate per il fattore.

β	0°	15°	30°	45°
fattore	1.0	0.95	0.90	0.85

I carichi R₄ si riferiscono a spinotti di tutte le lunghezze.

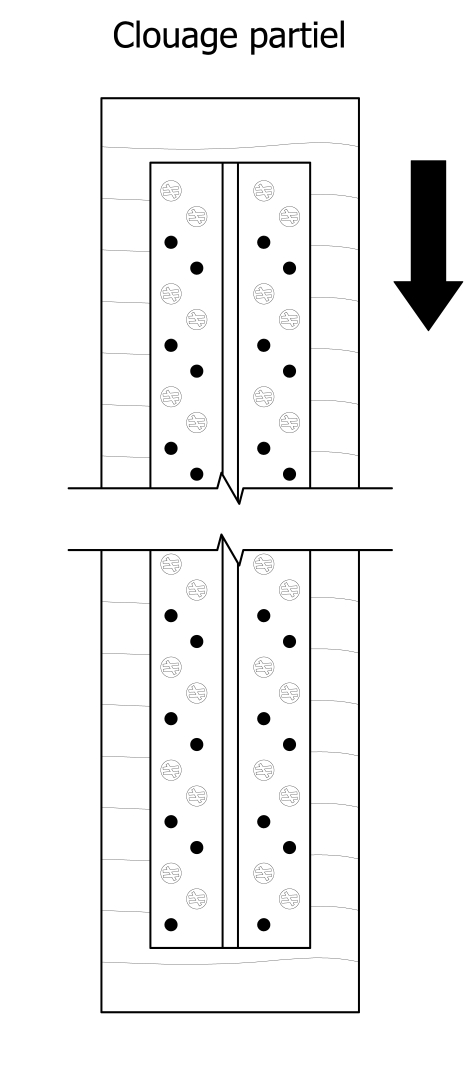

I carichi di questa tabella sono validi anche per la chiodatura parziale.

Capacità caratteristiche - Trave/Pilastro - R3.k e R4.k

Codici	Trave/Pilastro - Chiodatura parziale
	Fissaggi				Larghezza pilastro	Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto		Min.	R_3,k						R_4,k
	Q.tà	Tipo	Q.tà	Tipo		Lunghezza spinotto [mm]
	Q.tà	Tipo	Q.tà	Tipo		60	80	100	120	140	160
BTALU1200/120	12	CNA4.0x50	3	STD12	96	2.2	2.9	3.5	4.2	4.8	5.6	5.9
BTALU1200/160	16	CNA4.0x50	4	STD12	96	2.9	3.6	4.4	5.3	6.2	7	7.8
BTALU1200/200	20	CNA4.0x50	5	STD12	96	3.5	4.4	5.4	6.4	7.4	8.4	9.8
BTALU1200/240	24	CNA4.0x50	6	STD12	96	4.2	5.3	6.4	7.4	8.6	9.8	11.8
BTALU1200/280	28	CNA4.0x50	7	STD12	96	4.5	5.6	6.7	7.7	8.9	10.1	13.7
BTALU1200/320	32	CNA4.0x50	8	STD12	96	5.2	6.4	7.7	8.8	10.2	11.5	15.7
BTALU1200/360	36	CNA4.0x50	9	STD12	96	5.8	7.2	8.6	9.9	11.5	12.9	17.6
BTALU1200/400	40	CNA4.0x50	10	STD12	96	6.5	8	9.6	11	12.7	14.4	19.6
BTALU1200/440	44	CNA4.0x50	11	STD12	96	7.1	8.8	10.5	12.1	14	15.8	21.6
BTALU1200/480	48	CNA4.0x50	12	STD12	96	7.7	9.5	11.5	13.2	15.3	17.2	23.5
BTALU1200/520	52	CNA4.0x50	12	STD12	96	8.4	10.3	12.4	14.3	16.6	18.7	25.5
BTALU1200/560	56	CNA4.0x50	12	STD12	96	9	11.1	13.4	15.4	17.8	20.1	27.4
BTALU1200/600	60	CNA4.0x50	12	STD12	96	9.7	11.9	14.4	16.5	19.1	21.5	29.4
BTALU90	8	CNA4.0x50	4	STD8	96	1.5	1.9	2.3	2.7	2.7	2.7	3.9
BTALU120	12	CNA4.0x50	3	STD12	96	2.2	2.9	3.5	4.2	4.8	5.6	5.9
BTALU160	16	CNA4.0x50	4	STD12	96	2.9	3.6	4.4	5.3	6.2	7	7.8
BTALU200	20	CNA4.0x50	5	STD12	96	3.5	4.4	5.4	6.4	7.4	8.4	9.8
BTALU240	24	CNA4.0x50	6	STD12	96	4.2	5.3	6.4	7.4	8.6	9.8	11.8
