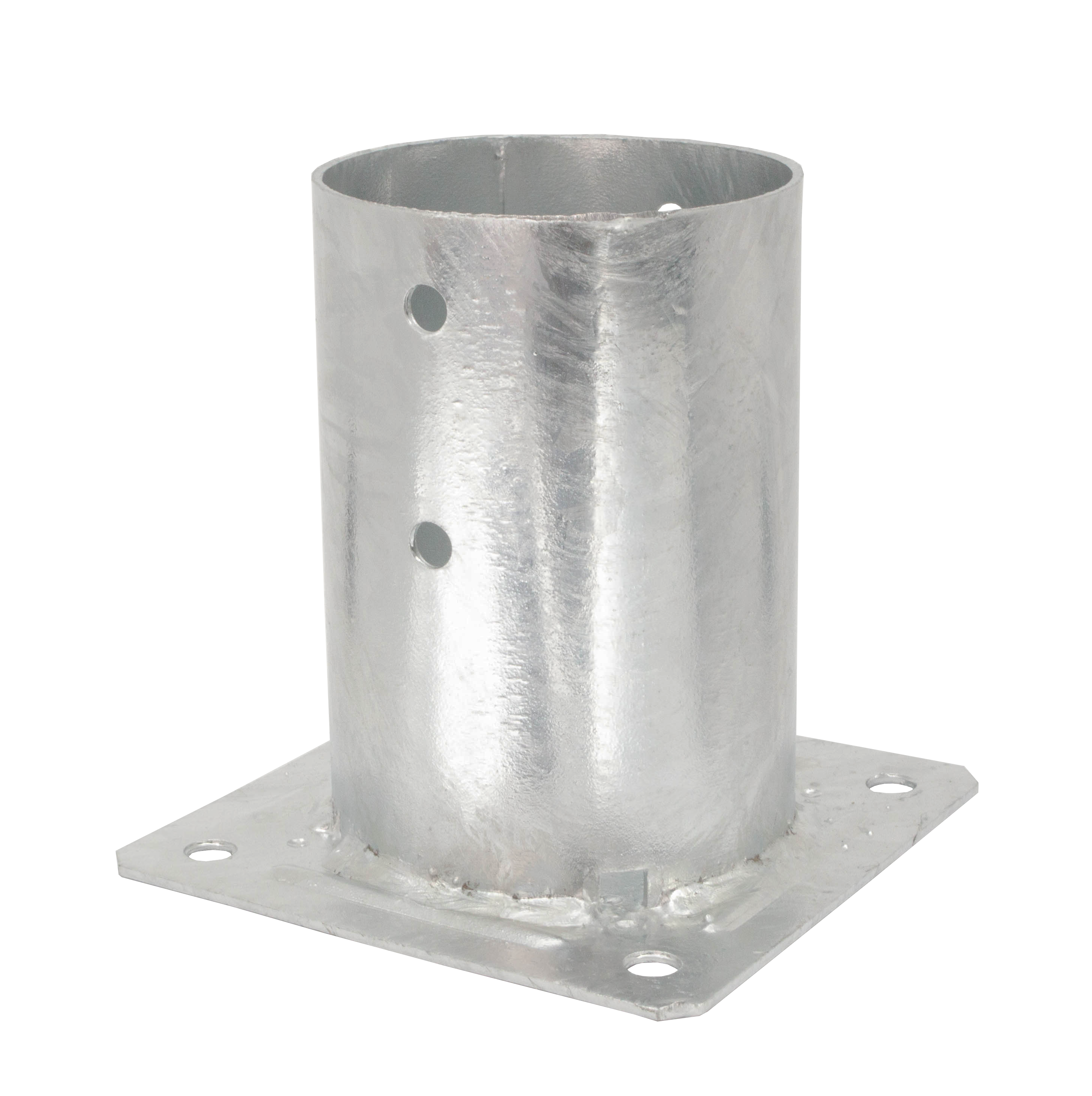

PPJRB

Portapilastro per travi tonde

I PPJRB sono consigliati per la creazione di piccole strutture come le recinzioni da giardino. Facili da smontare, sono particolarmente adatti per strutture temporanee. I PPJRB devono essere fissati al supporto.

Scheda tecnica

Classe service 3

Acier galvanisé à chaud

Exterieur

EPD

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Acciaio DD11 secondo NF EN 10111.
Zincato a fuoco secondo NF EN ISO 1461

Vantaggi

Corpo in lamiera rinforzata di spessore 2 mm per una maggiore resistenza alla deformazione.
Angoli della piastra raccordati per una maggiore sicurezza.
Compatibile con le dimensioni standard dei pali in commercio.

Applicazione

Applicazioni

Elemento di supporto: Calcestruzzo, acciaio, legno
Elemento secondario: legno massiccio, legno composito, lamellare di sezione tonda.

Utilizzo

Fissaggio di recinzioni.
Fissaggio su strutture leggere per giardini.
Fissaggio su strutture temporanee.

Dati tecnici

Dimensioni

Gamma prodotto

Codici	Dimensioni						Fori		Peso [kg]
	A	B	D	E	t₁	t₂	Parte superiore	Piastra
	A	B	D	E	t₁	t₂	Ø10.5	Ø12
PPJRB80	81	150	150	150	2	2	4	4	1.1
PPJRB100	101	150	150	150	2	2	4	4	1.1
PPJRB120	121	150	200	200	2	2	4	4	2
PPJRB140	141	150	200	200	2	2	4	4	2.2

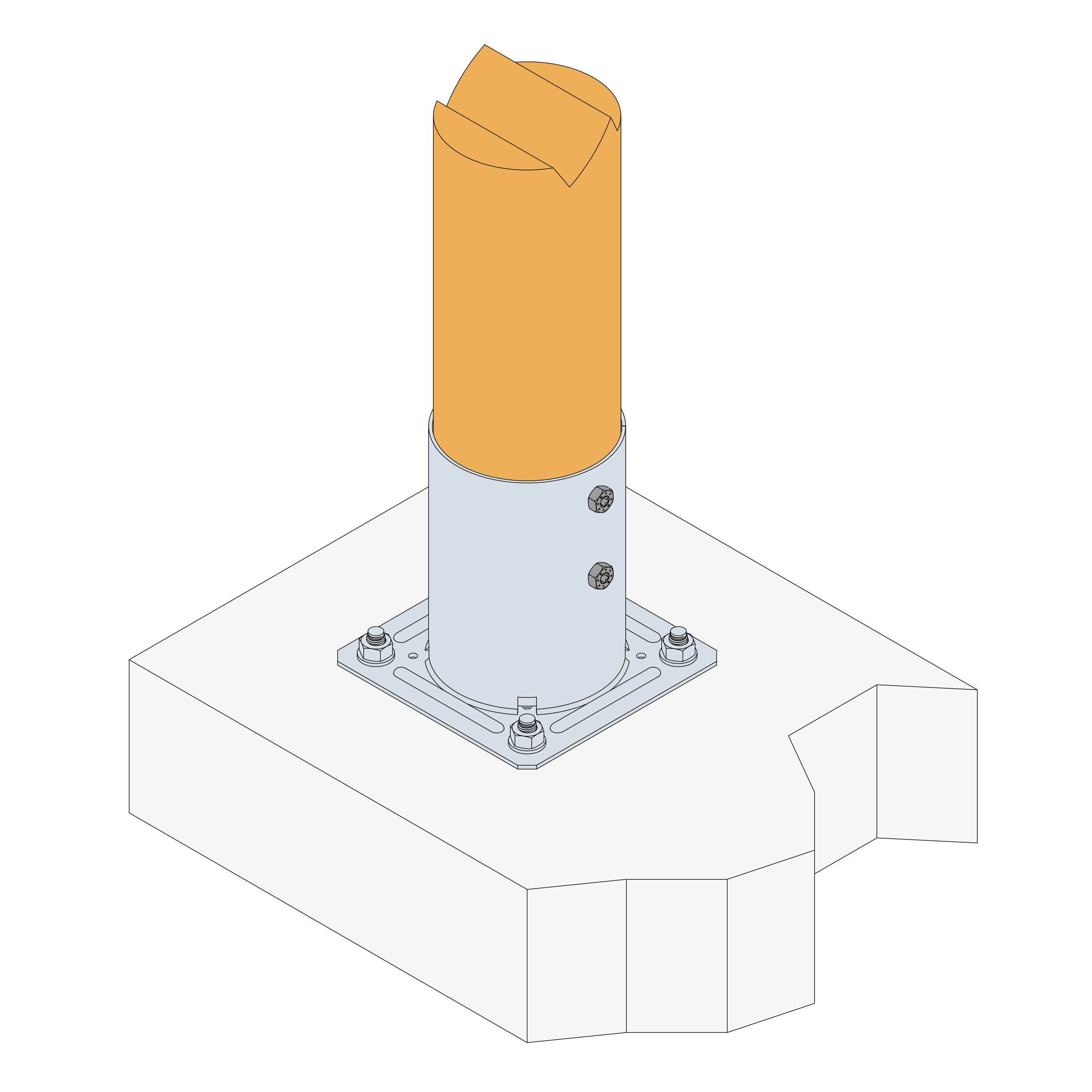

Installazione

Fissaggi

Pilastro:

Viti TIRAFONDO Ø10

Supporto in calcestruzzo:

Ancorante meccanico: FM -753.
Ancorante chimico: KEM-V + barra filettata.

Avviso

La gamma da giardino non è adatta per applicazioni strutturali soggette a forze significative (vento, ecc.). Le strutture devono essere correttamente progettate e installate per resistere ai carichi laterali causati dal vento (prevedere controventatura, ecc.).

2D
PPJRB120	2D DWGppjrb120-2d.dwg
PPJRB140	2D DWGppjrb140-2d.dwg

References

2D DWGScarica tutto come ZIP

PPJRB120

2D DWGppjrb120-2d.dwg

PPJRB140

2D DWGppjrb140-2d.dwg

3D
PPJRB120	SATppjrb120.sat
PPJRB140	SATppjrb140.sat

References

SATScarica tutto come ZIP

PPJRB120

SATppjrb120.sat

PPJRB140

SATppjrb140.sat
