Connessioni Per Legno
Lastrine e angolari leggeri
EC

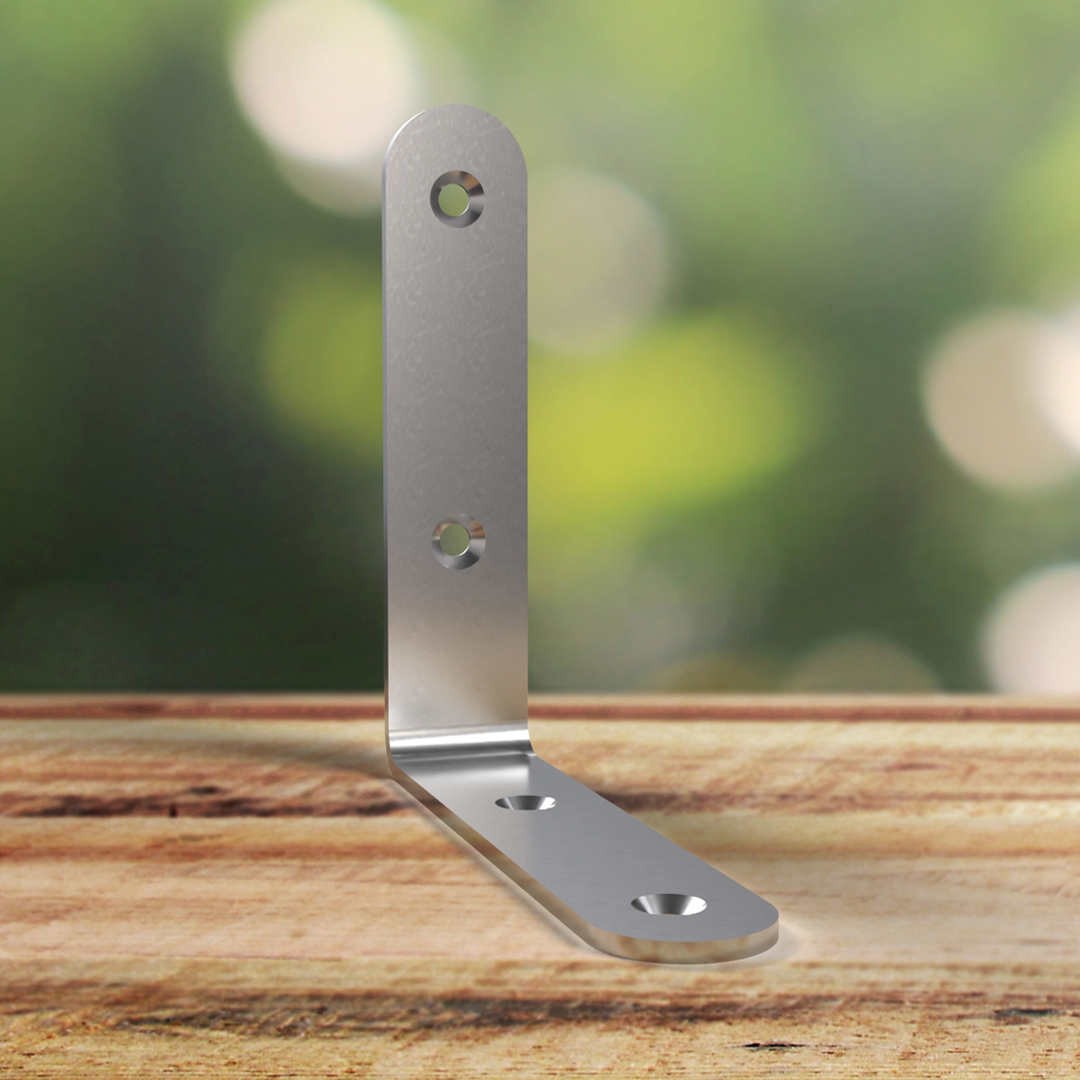

Piastrina ad angolo

Le piastrine angolari leggere sono utilizzate in numerose applicazioni di DIY e sono comunemente impiegate per rinforzare l'assemblaggio di mobili e telai leggeri.

Scheda tecnica
Classe service 2
Acier électrozingué
Intérieur

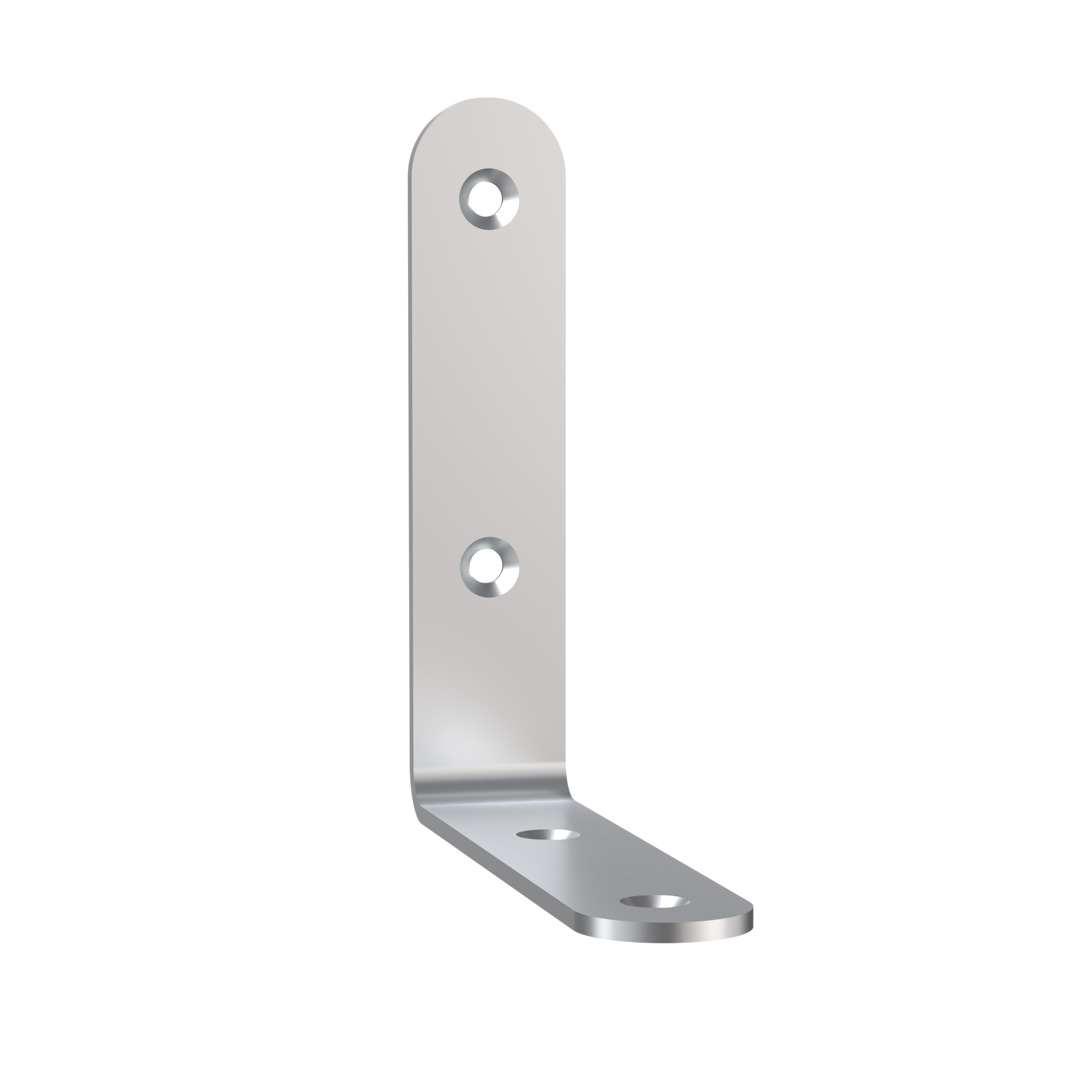

EC main image

Dettagli del prodotto

Immagini

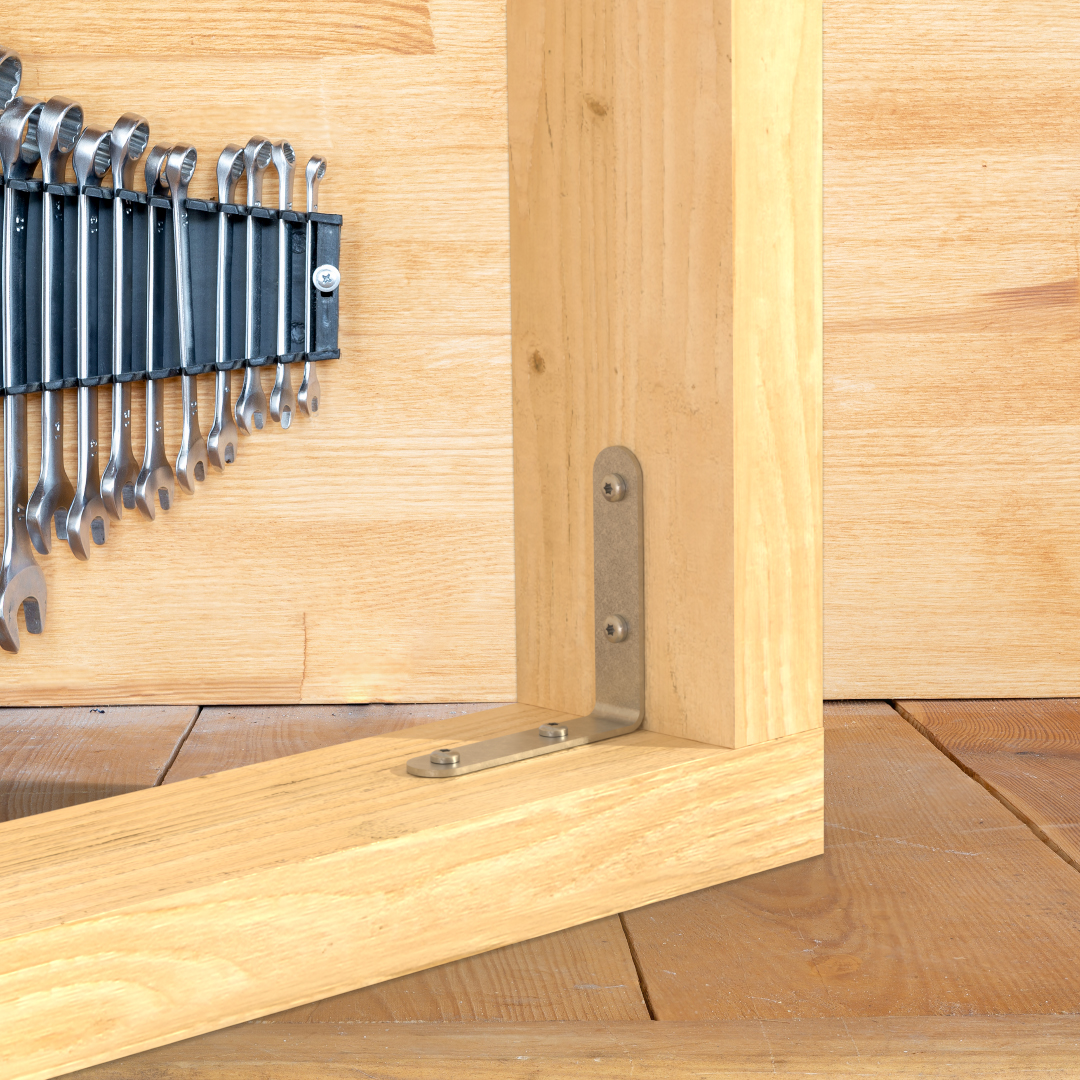

Rinforzo dei giunti
EC Installed.jpg

Caratteristiche

Materiale

  • Acciaio S235JR secondo NF EN 10025, Zincatura galvanica.

Vantaggi

  • Connessione versatile

Applicazione

Applicazioni

  • Elemento di supporto: legno

Utilizzo

  • Legno massiccio
  • Pannelli
  • PVC ecc.

Dati tecnici

Dimensioni


Gamma prodotto

Codici Dimensioni [mm] Fori lato A Fori lato B
A B C t Ø4.5 Ø5 Ø5.8 Ø6 Ø4.5 Ø5 Ø5.8 Ø6
EC30/230301522---2---
EC40/240401522---2---
EC50/250501522---2---
EC60/260601522---2---
EC80/2.58080182.52---2---
EC100/3100100183--2---2-

1. Fori svasati

Installazione

Installazione

Fissaggi

Fori svasati:

  • Ø4,2mm: EC da 30 a 80
  • Ø5,5mm: EC da 90 a 140


Legno:

  • Chiodi CNA Ø3,1x35 o Ø4x35 mm.
  • Viti VBU Ø4 mm o Ø5 mm.

Installazione

  1. Avvicinare l'elemento da fissare al supporto,
  2. Puntare l'elemento.
  3. Fissare l’angolare con viti idonee.
Rinforzo dei giunti
