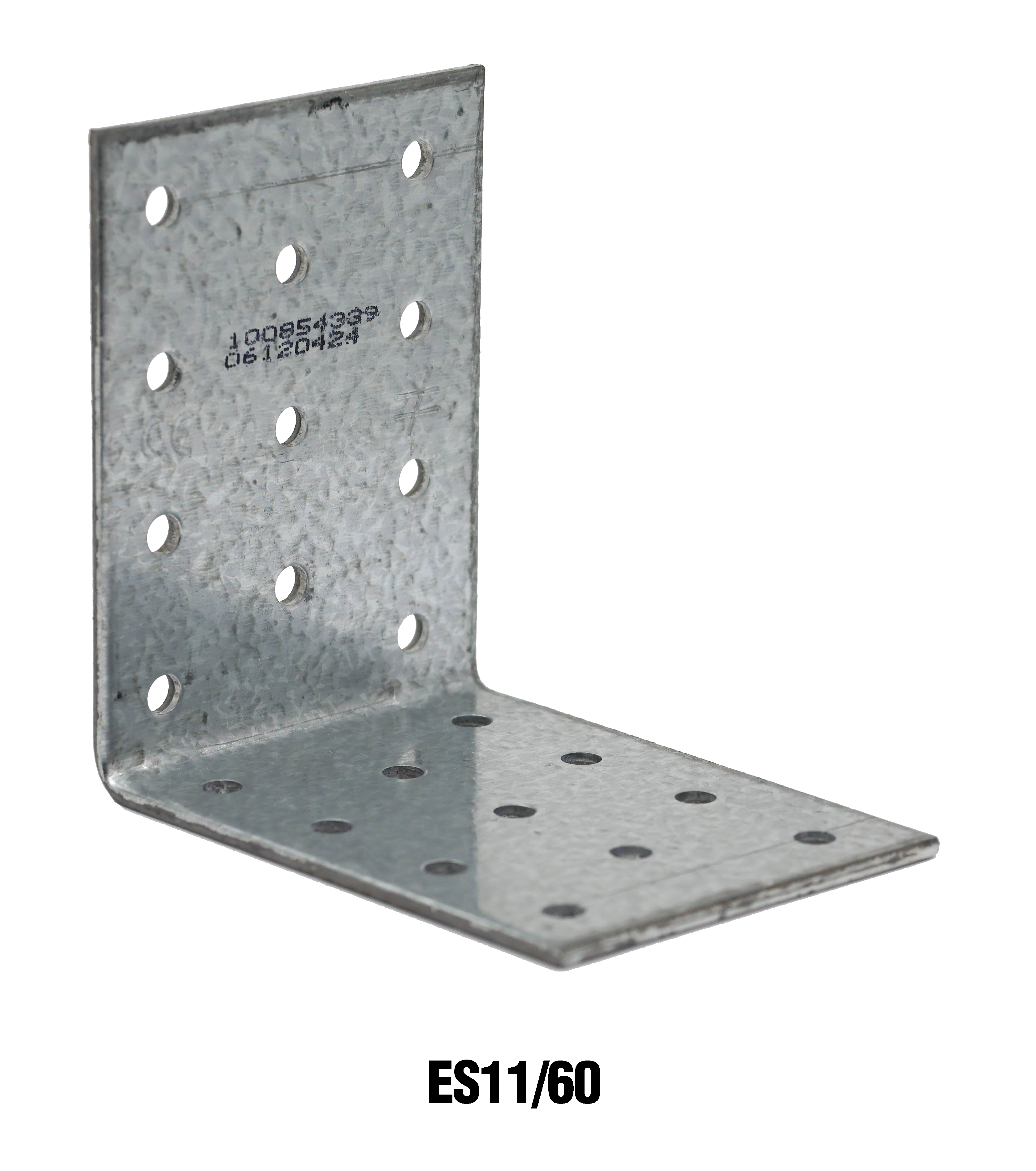

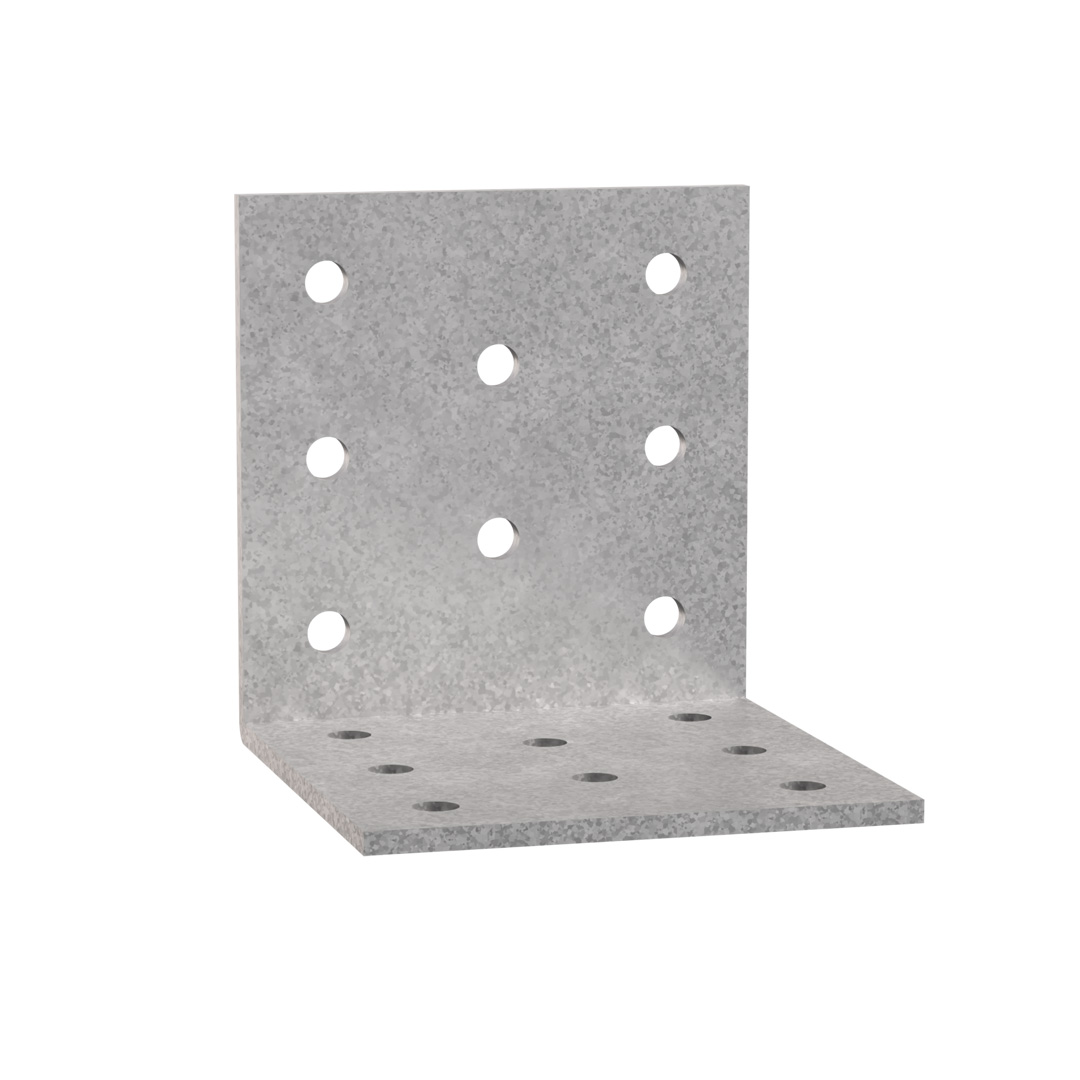

Piastra di fissaggio angolare
Piastra di fissaggio angolare molto versatile, utilizzata per le connessioni tra legno e legno. Per rinforzo di carpenterie in legno.
Marquage CE
ETE
Classe service 2
Intérieur
Acier galvanisé Z275
Dettagli del prodotto
Immagini
Caratteristiche
Applicazione
Dati tecnici
Dimensioni
Gamma prodotto
| Codici | Dimensioni [mm] | Fissaggi | ||||
|---|---|---|---|---|---|---|
| A | B | C | t | Fori Lato A | Fori Lato B | |
| Ø5 | Ø5 | |||||
| ES10/100 | 62.5 | 62.5 | 100 | 2.5 | 10 | 10 |
| ES11/40 | 82.5 | 82.5 | 40 | 2.5 | 6 | 6 |
Capacità caratteristiche predeterminate*
| Codici | Legno/Legno - Chiodatura totale | |||||
|---|---|---|---|---|---|---|
| Fissaggi | Capacità caratteristiche predeterminate* - Legno C24 - 2 angolari per connessione [kN] | |||||
| Lato A | Lato B | R1,k* | R2,k = R3,k* | |||
| Q.tà | Q.tà | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| ES10/100 | 8 | 5 | 3.7 | 6.2 | 9.2 | 12.2 |
| ES11/40 | 5 | 4 | 2.2 | 2.8 | 3.1 | 4.2 |
(*) Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.
Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106
Installazione
Installazione

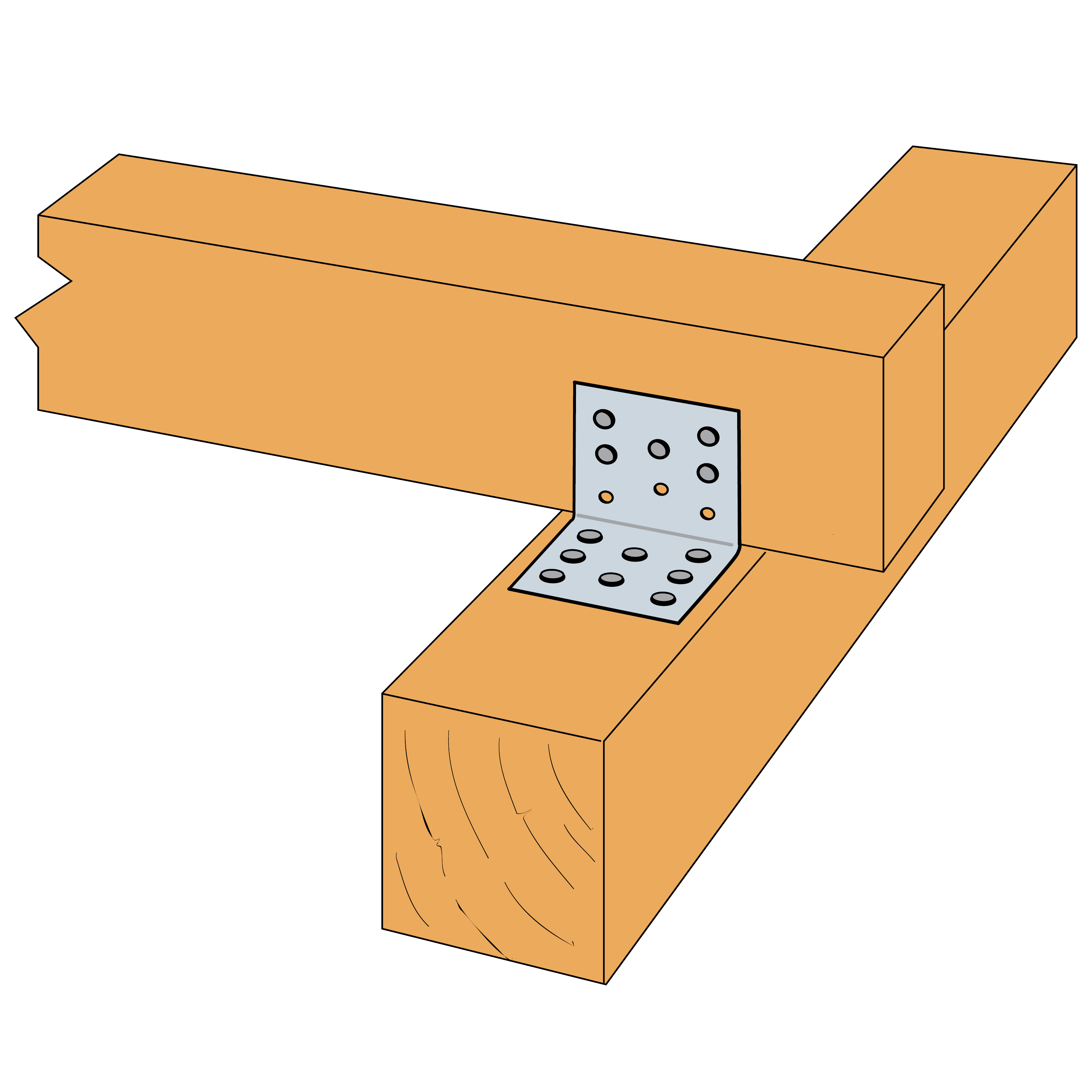

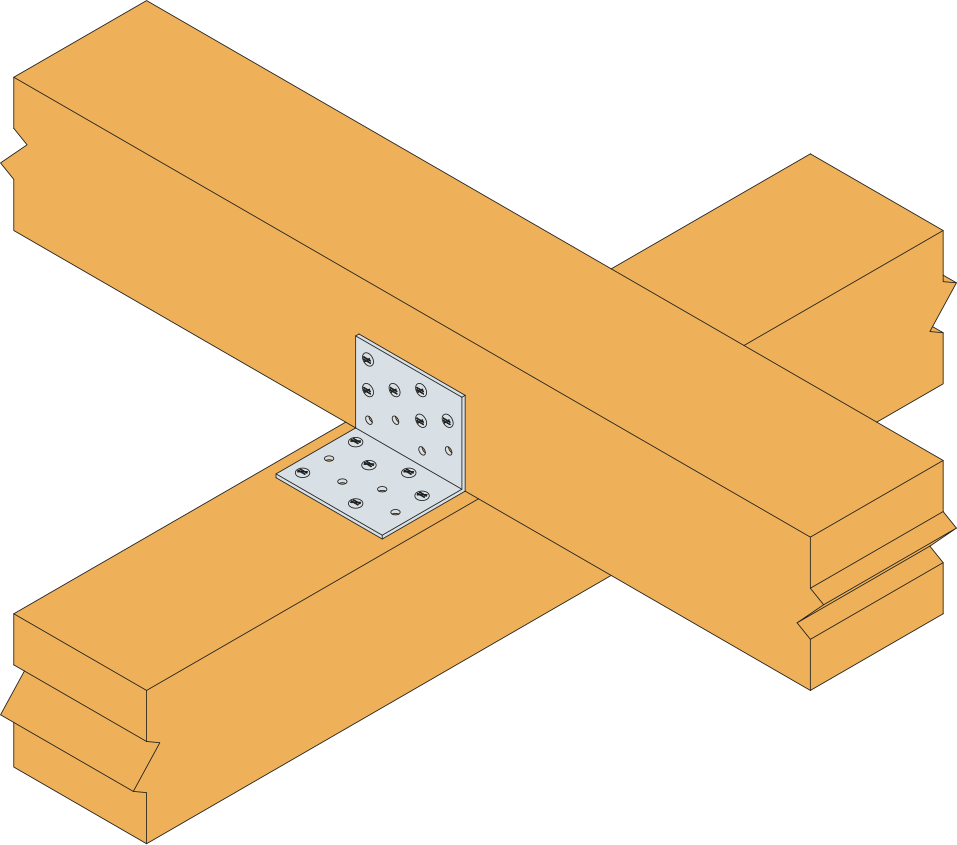

Connessione legno/legno
Connessione pilastro/trave

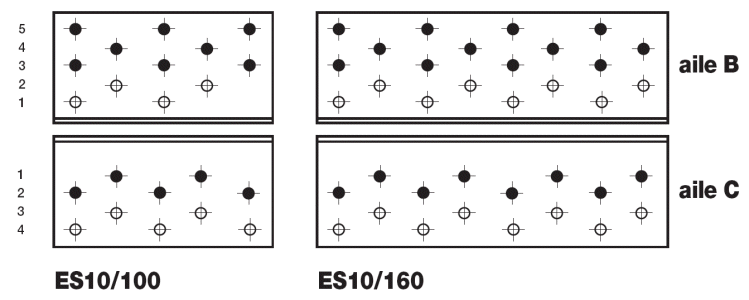

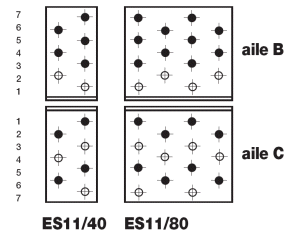

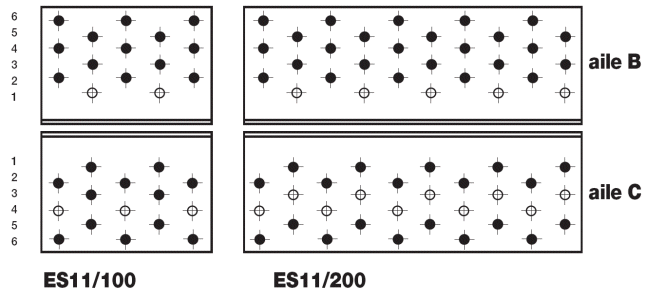

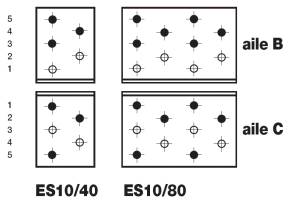

Schema chiodatura
Schema chiodatura
Schema chiodatura
Schema chiodatura
