ATFN

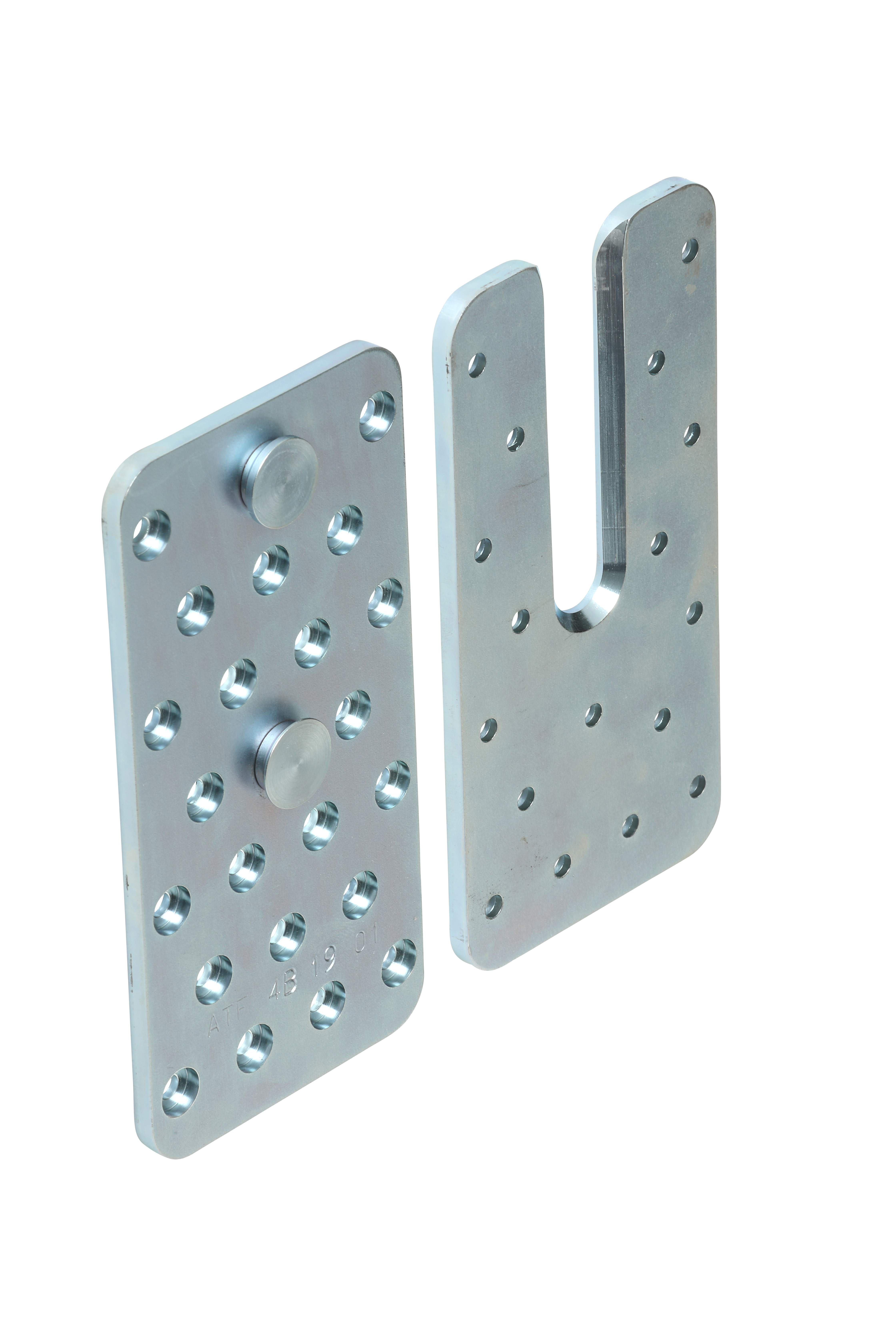

Giunto a scomparsa
La prima piastra del connettore è fissata con chiodi in una tasca sull'elemento di supporto e la seconda piastra è fissata con viti all'estremità della trave secondaria. Non sono necessarie asole o fori per i tasselli.
Marquage CE
ETE
Classe service 1
Connector Selector
Dati tecnici
Gamma prodotto
| Codici | Dimensione travetto [mm] | Dimensioni [mm] | Fori supporto | Fori travetto | ||||
|---|---|---|---|---|---|---|---|---|
| Larghezza | Altezza | A | B | t1 | t2 | Ø5 | Ø5 | |
| Min. | Min. | |||||||
| ATFN55/110 | 80 | 140 | 110 | 55 | 5 | 5 | 8 | 11 |
| ATFN55/150 | 80 | 180 | 150 | 55 | 5 | 5 | 11 | 15 |
| ATFN55/190 | 80 | 220 | 190 | 55 | 5 | 5 | 14 | 21 |
| ATFN75/150 | 100 | 180 | 150 | 75 | 5 | 5 | 17 | 22 |
| ATFN75/190 | 100 | 220 | 190 | 75 | 5 | 5 | 21 | 28 |
Capacità caratteristiche - Legno/Legno - Chiodatura completa
| Codici | Fissaggi | Capacità caratteristiche - Legno C24 [kN] | |||||
|---|---|---|---|---|---|---|---|
| Supporto | Travetto | R1,k [1] | R1,k [2] | ||||
| Q.tà | Tipo | Q.tà | Tipo | CNA4,0x60 | CSA5,0x50-DECP | CSA5,0x50-DECP | |
| ATFN55/110 | 8 | CSA5,0X50 | 11 | CSA5,0X50 | 11.39 | 11.4 | 8.1 |
| ATFN55/150 | 11 | CSA5,0X50 | 15 | CSA5,0X50 | 15.53 | 15.5 | 12.4 |
| ATFN55/190 | 14 | CSA5,0X50 | 21 | CSA5,0X50 | 21.74 | 21.7 | 18.1 |
| ATFN75/150 | 17 | CSA5,0X50 | 22 | CSA5,0X50 | 22.77 | 22.8 | 17.4 |
| ATFN75/190 | 21 | CSA5,0X50 | 28 | CSA5,0X50 | 28.98 | 29 | 24.2 |

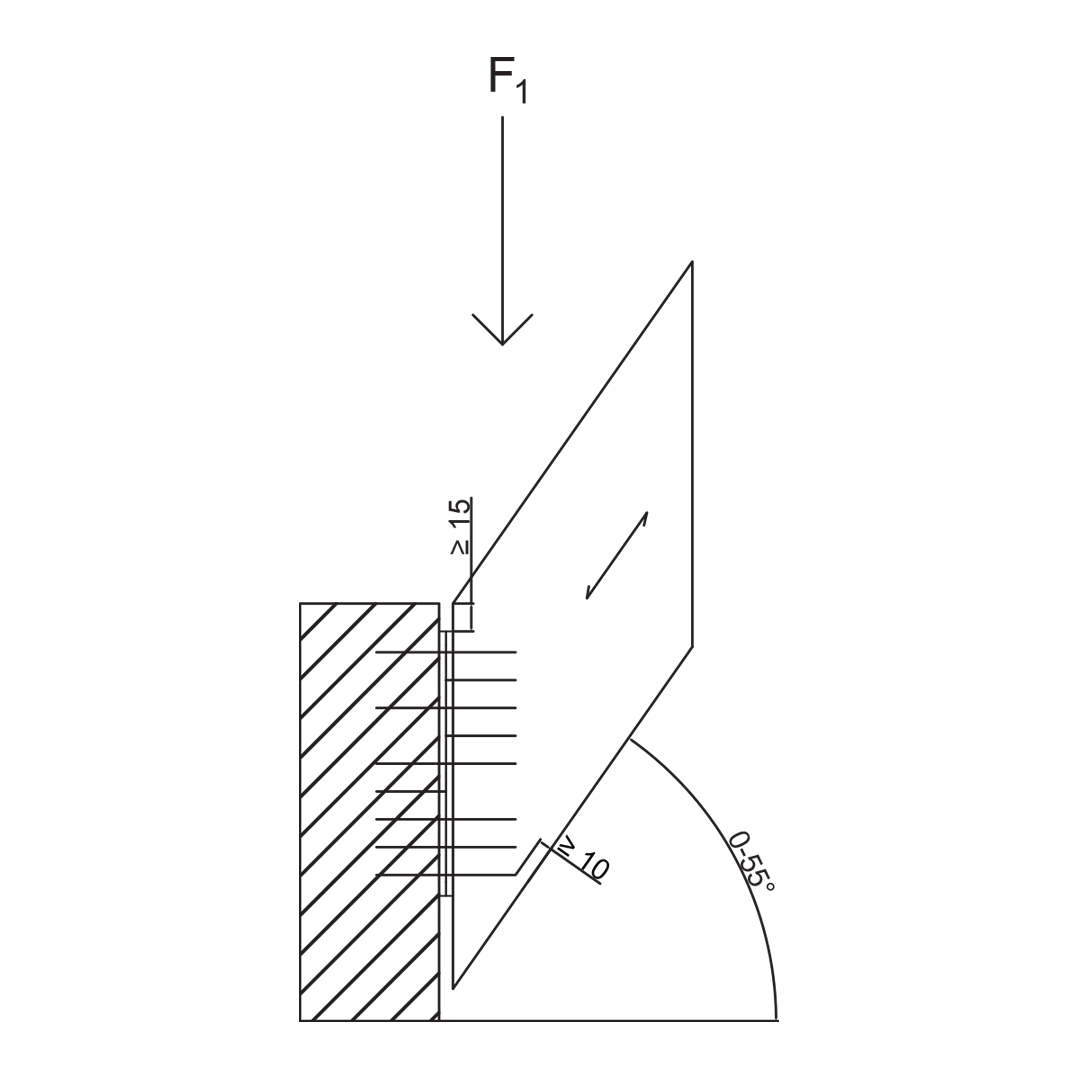

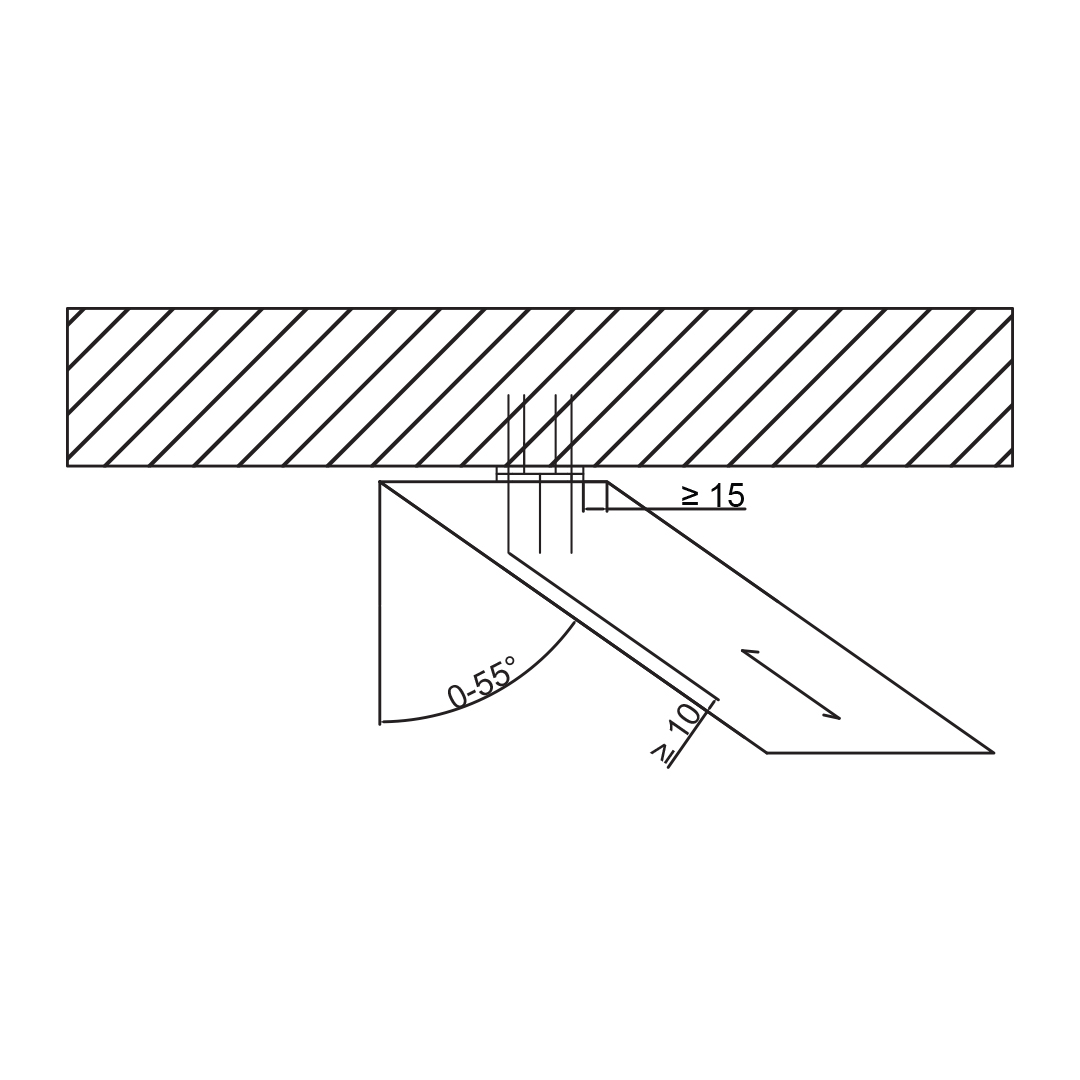

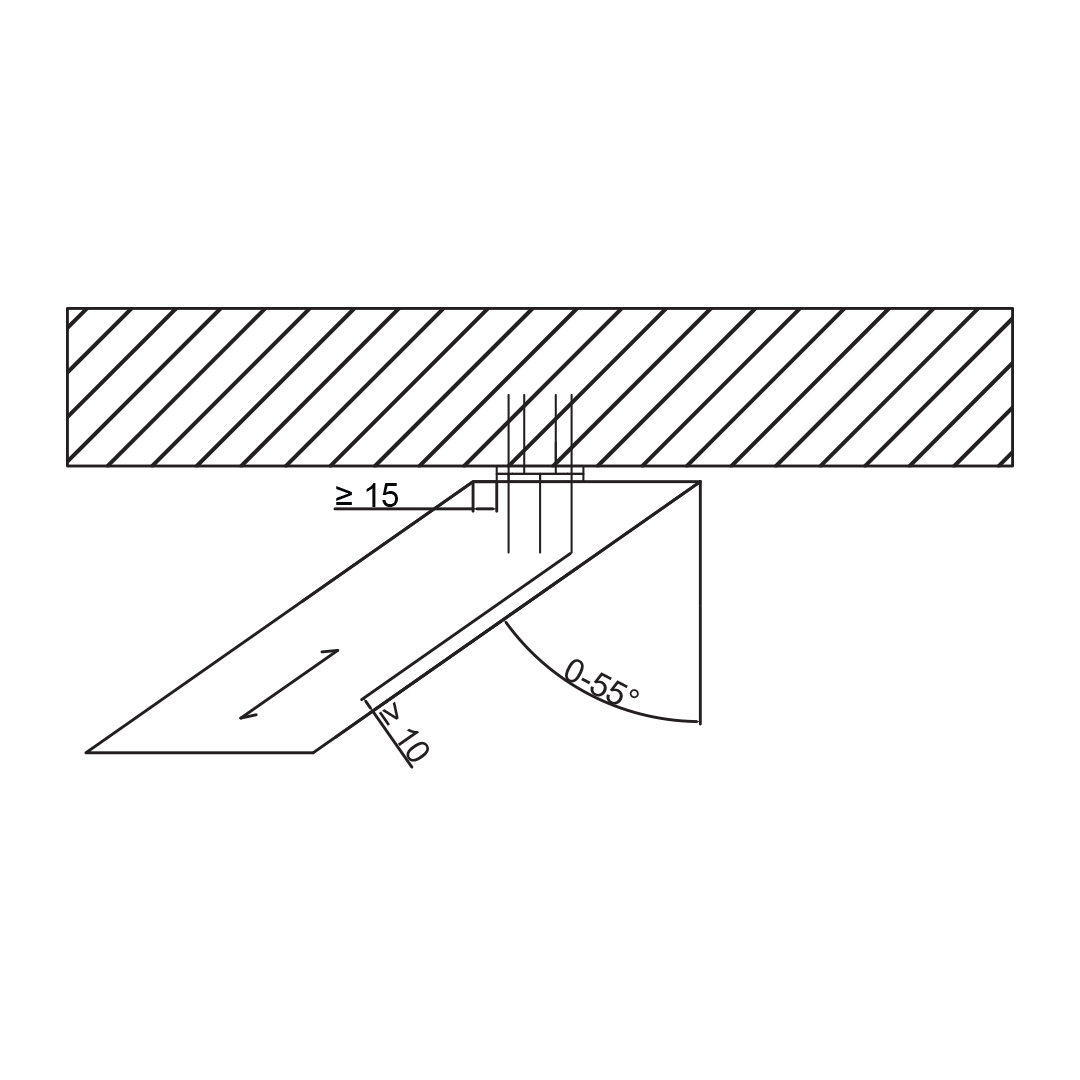

Installazione standard - Inclinazione β = 35° a 145°, Inclinazione α = 25° a 155°
[1] la trave è bloccata in rotazione
[2] la trave (b≤100mm) è libera di ruotare
Capacità R3,d = R1,d x 0,5
Capacità R4,d = R1,d x 0,25
