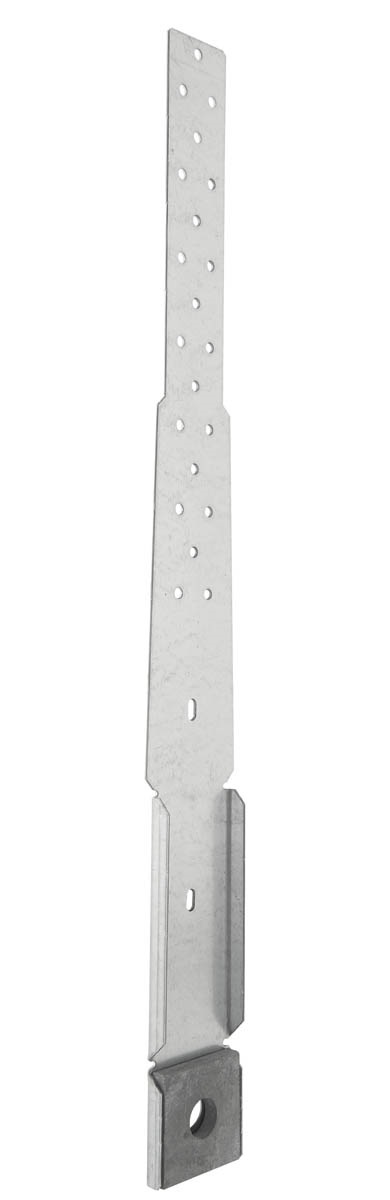

MAH

Dragankare universal

Detta dragankaret kan avändas i flera olika applikationer.
Beslaget skall alltid användas med medföljande US-brickor US50/50/8G.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Acier électrozingué 20µm

Intérieur

Dettagli del prodotto

Immagini

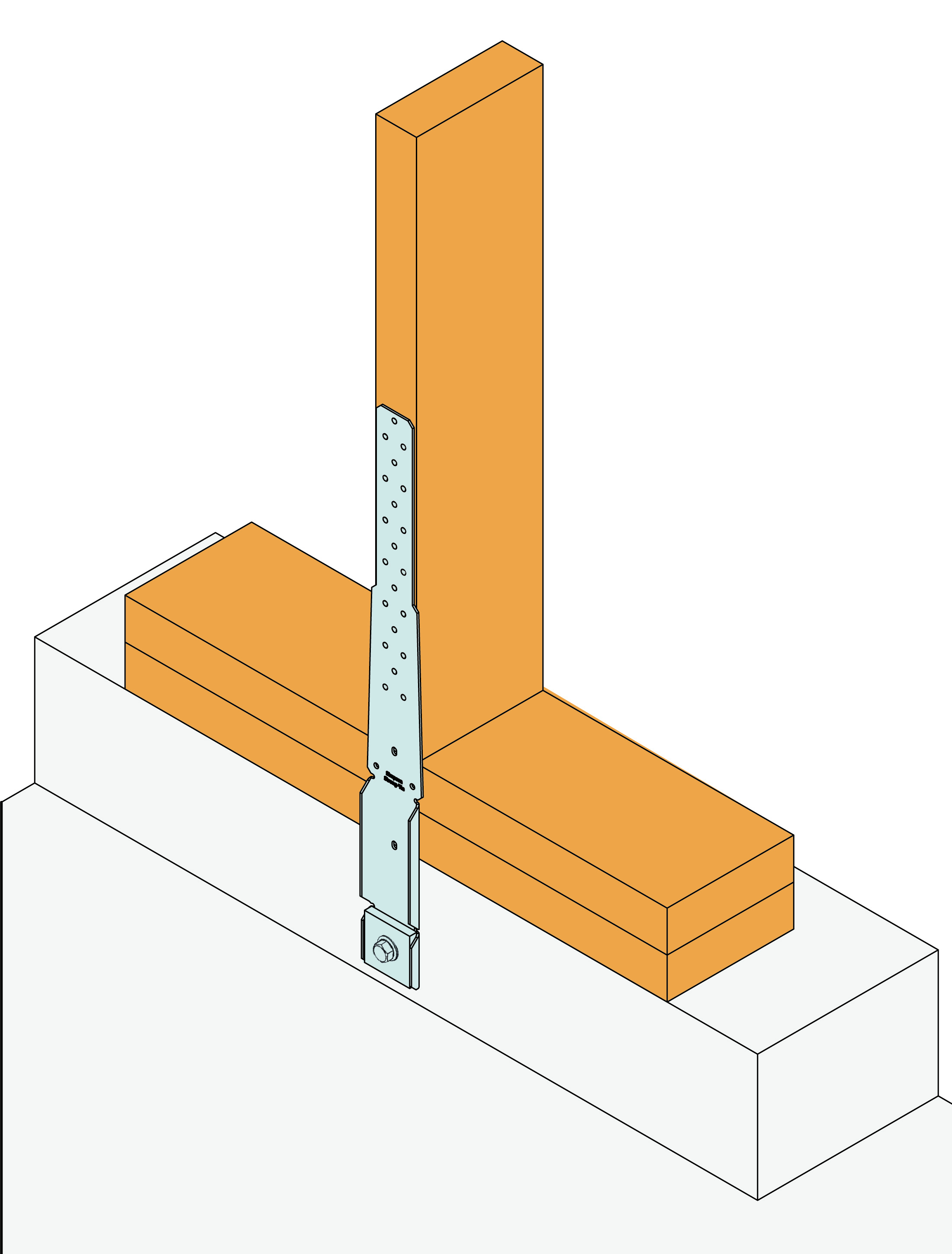

MAH MEO_ancrage_à_plat_clouage_total.jpg

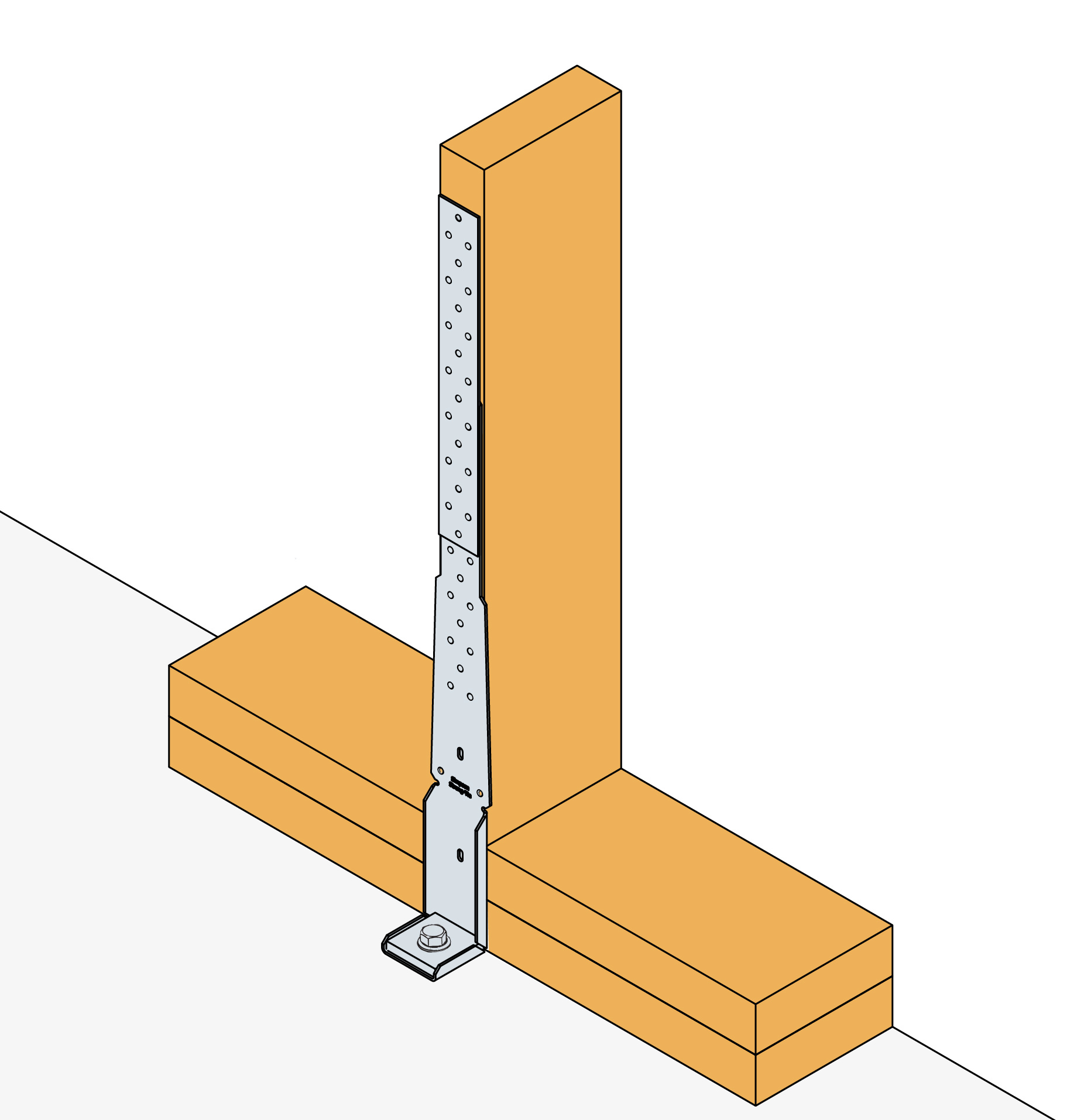

MAH MEO_ancrage_plié_FP20_clouage total.jpg

Caratteristiche

Matière

Stålkvalitet:
Galvaniserat stål S250GD + Z275 enligt EN 10346
US-bricka: Galvaniserat stål S235JR
Korrosionsskydd:
275 g/m2 – motsvarande en zinktjocklek på cirka 20 μm

Avantages

Dragankare med smal bredd för användning i applikationer med en minsta virkesdimension på 45 mm.
Förankrar trästommen stumt mot grunden. (rekommenderas i seismiska zoner).
Förhindrar att träkonstruktionen reser sig vid ev. lyftkraft

Dati tecnici

Dimensioni

Dimensioner

Codici	Sekundärbalks storlek [mm]	Dimensioner [mm]						Flik A	Flik B
	Bredd	A	B	C	D	E	t	Ø5	Ø18
	Min.	A	B	C	D	E	t	Ø5	Ø18
MAH485/2	45	484	53	55	12	40	2	23	1

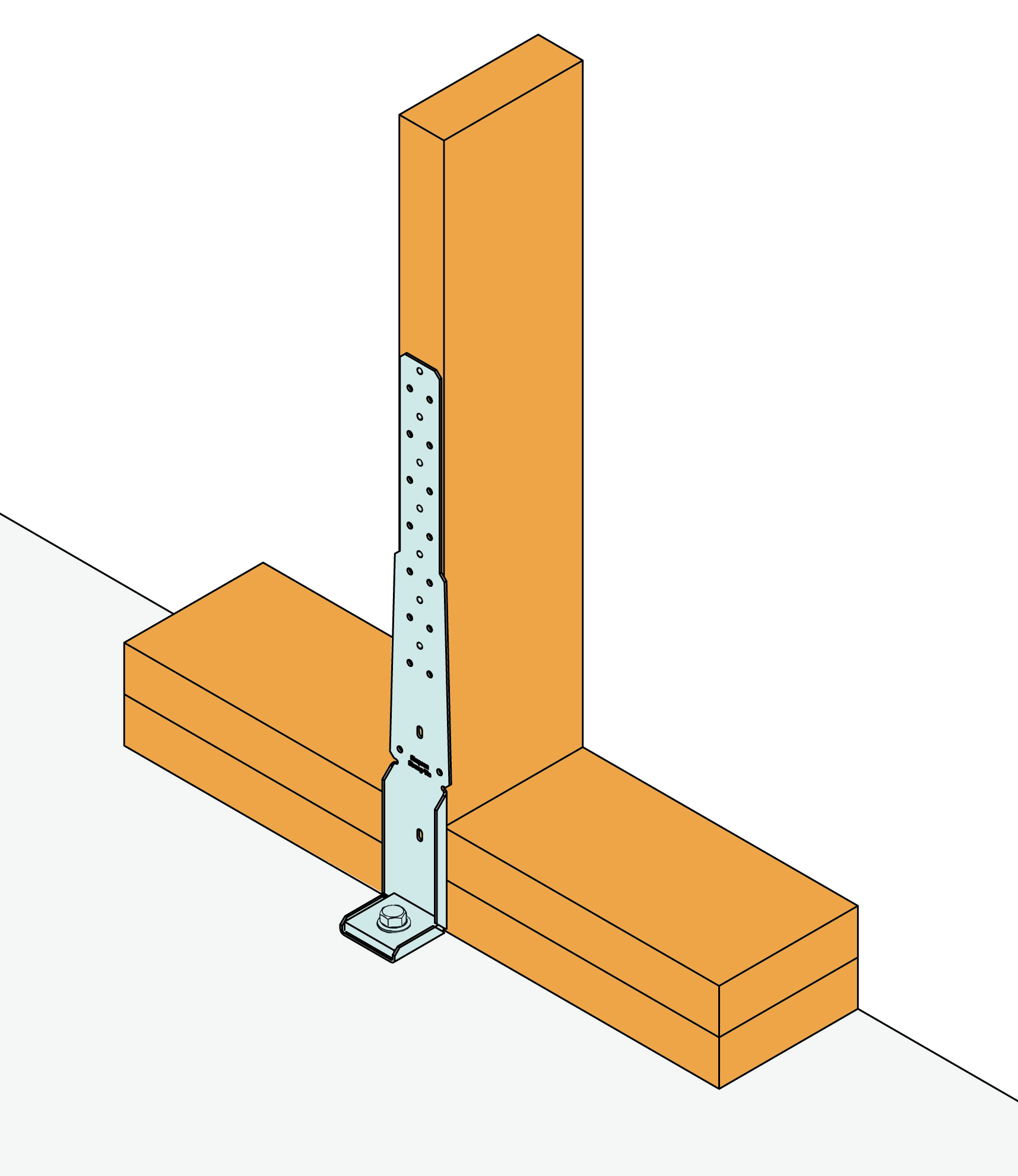

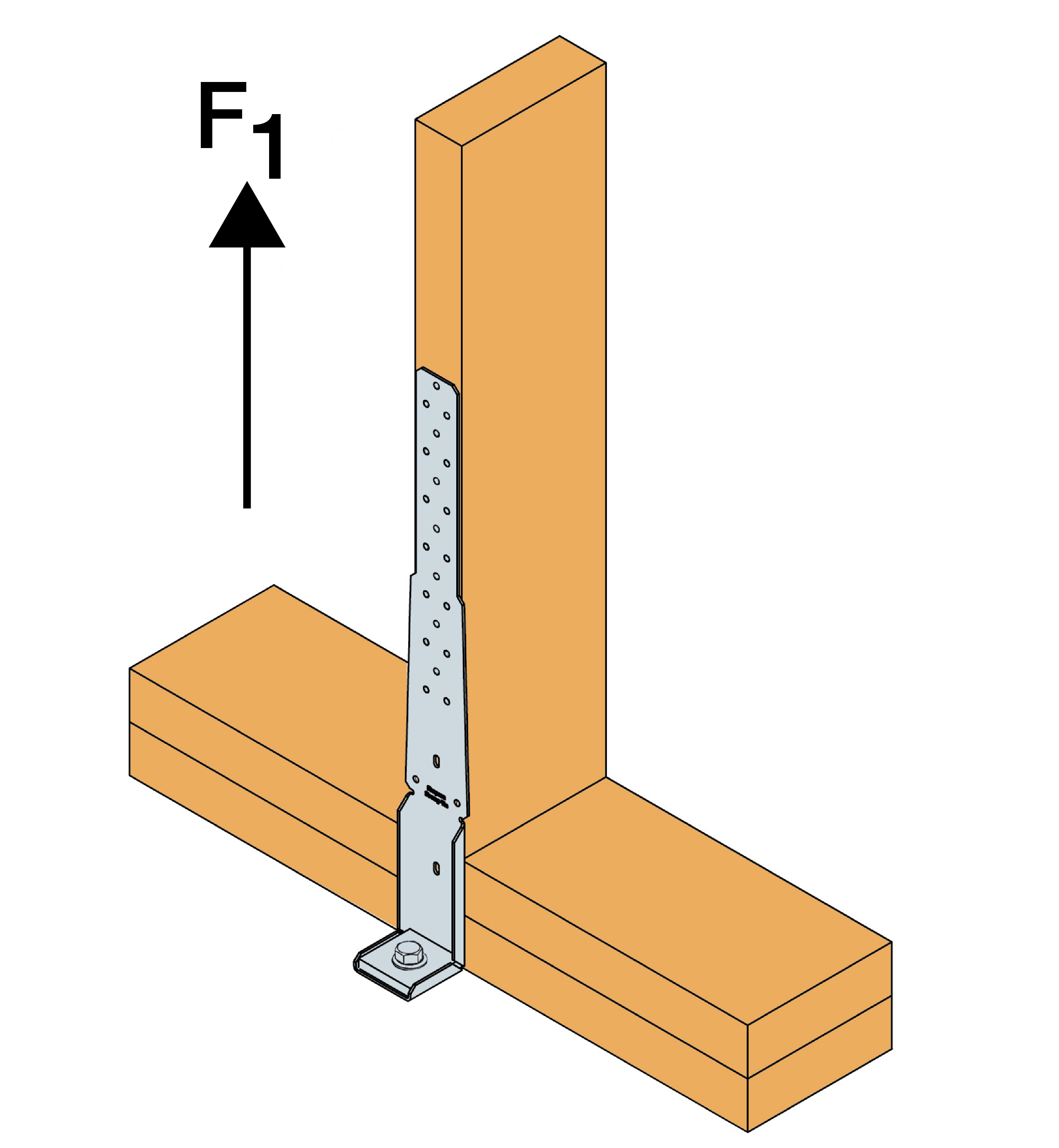

Karakteristisk bärförmåga - Trä-betong - Delvis utspikning

Codici	Karakteristisk bärförmåga - Trä-betong - Delvis utspikning
	Utspikning				Karakteristisk bärförmåga [kN]
	Flik A		Flik B		R_1.k- Flat				R_1.k - Folded
	Antal	Typ	Antal	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
MAH485/2	7	CNA	1	Ø16	min(8.7;18.7/kmod)	min(9.6;18.7/kmod)	min(11.6;18.7/kmod)	min(12.3;18.7/kmod)	min(8.7;24.6/kmod)	min(9.6;24.6/kmod)	min(11.6;24.6/kmod)	min(12.3;24.6/kmod)

It is possible to increase the uplift capacity of the MAH485/2 by adding a strap FP40/2 or FP60/2. Please refer to the nailing pattern and technical details in the ETA.

Karakteristisk bärförmåga - Trä-betong - Fullständig utspikning

Codici	Karakteristisk bärförmåga - Trä-betong - Fullständig utspikning
	Utspikning				Karakteristisk bärförmåga -Konstruktionsträ C24 [kN]
	Flik A		Flik B		R_1.k- Flat				R1.k - Vikt
	Antal	Typ	Antal	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
MAH485/2	21	CNA	1	Ø16	min(22.1;18.7/kmod)	min(24.3;18.7/kmod)	min(29.5;18.7/kmod)	min(31.4;18.7/kmod)	min(22.1;24.6/kmod)	min(24.3;24.6/kmod)	min(29.5;24.6/kmod)	min(31.4;24.6/kmod)

It is possible to increase the uplift capacity of the MAH485/2 by adding a strap FP40/2 or FP60/2. Please refer to the nailing pattern and technical details in the ETA.

Förenklad karakteristisk bärförmåga - Trä till Betong -Minimal utspikning

Codici	Karakteristisk bärförmåga - Trä-betong - Delvis utspikning
	Utspikning				Förenklad karakteristisk bärförmåga - Konstruktionsträ C24 [kN]
	Flik A		Flik B		R1.k - Platt (utvikt)				R_1.k - Folded
	Antal	Typ	Antal	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
MAH485/2	7	CNA	1	Ø16	8.7	9.6	11.6	12.3	8.7	9.6	11.6	12.3
MAH485/2 (Flat)	-	-	-	-	-	-	-	-	-	-	-	-
MAH485/2 (Folded)	-	-	-	-	-	-	-	-	-	-	-	-

Den angivna karakteristiska bärförmågan är baserad på lastvarighet: ögonblicklig och klimatklass: 2 i enlighet med EC5 (EN 1995) - Kmod = 1.1 .
För andra lastvarigheter och klimatklasser, vänligen se tabellerna för karakteristisk bärförmåga för mer precisa bärförmågor.

Förenklad karakteristisk bärförmåga - Trä till Betong -Fullständig utspikning

Codici	Karakteristisk bärförmåga - Trä-betong - Fullständig utspikning
	Utspikning				Förenklad karakteristisk bärförmåga [kN]
	Flik A		Flik B		R1.k - Rak				R1.k - Vikt
	Antal	Typ	Antal	Typ	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
MAH485/2	21	CNA	1	Ø16	17	17	17	17	22.1	22.4	22.4	22.4
MAH485/2 (Flat)	-	-	-	-	-	-	-	-	-	-	-	-
MAH485/2 (Folded)	-	-	-	-	-	-	-	-	-	-	-	-

Förenklad karakteristisk bärförmåga - Trä till Betong -Minimal utspikning

Codici	Utspikning		Karakteristisk bärförmåga -C24 Trä på Betong (Minimal Utspikning) [kN]
	Flik A	Flik B	R_1,k
	Antal	Antal	CNA4.0x50	CNA4.0x60	CSA5.0x40	CSA5.0x50
MAH485/2 (Flat)	7	1 x Ø16	11.6	12.3	11.7	13.7
MAH485/2 (Folded)	7	1 x Ø16	11.6	12.3	11.7	13.7

Förenklad karakteristisk bärförmåga -Maximal utspikning

Codici	Utspikning		Karakteristisk Bärförmåga - Konstruktionsträ C24 på Betong (Maximal utspikning) [kN]
	Flik A	Flik B	R_1,k
	Antal	Qty	CNA4.0x50	CNA4.0x60	CSA5.0x40	CSA5.0x50
MAH485/2 (Flat)	21	1 x Ø16	17	17	17	17
MAH485/2 (Folded)	21	1 x Ø16	22.4	22.4	17	17

Installazione

Fixations

På betong:
Mekaniskt ankare: Expanderbult typ WA M16-151/30
Kemiskt ankare: Ankarmassa typ AT-HP / Poly GP + pinnbult typ LMAS M16-170/20

På trä:
Ankarspik CNA (Typ av applikation avgör antalet spikar)

Installation

Använd endast specificerad infästning angiven för varje applikation med exakt hänsyn till kant och avstånd till ändträ.

Fyrkantsbricka US50/50/8G måste användas för att garantera angiven bärförmåga i tabellerna. Denna hindrar MAH dragankaret från att vika sig vid lyftande kraft. Fyrkantsbrickan US ingår till varje MAH-dragankare.

REKOMMENDATIONER FÖR ANVÄNDNING:
Det rekommenderas att använda MAH-ankaret + US50/50/8G-bricka i slutet av varje trästomme, som stöd för stolpar samt vinkelrätt mot varje öppning.
Denna rekommendation ersätter inte en verifiering som utförs av en behörig konstruktör.
