E20/3

Piastra di fissaggio angolare con nervatura

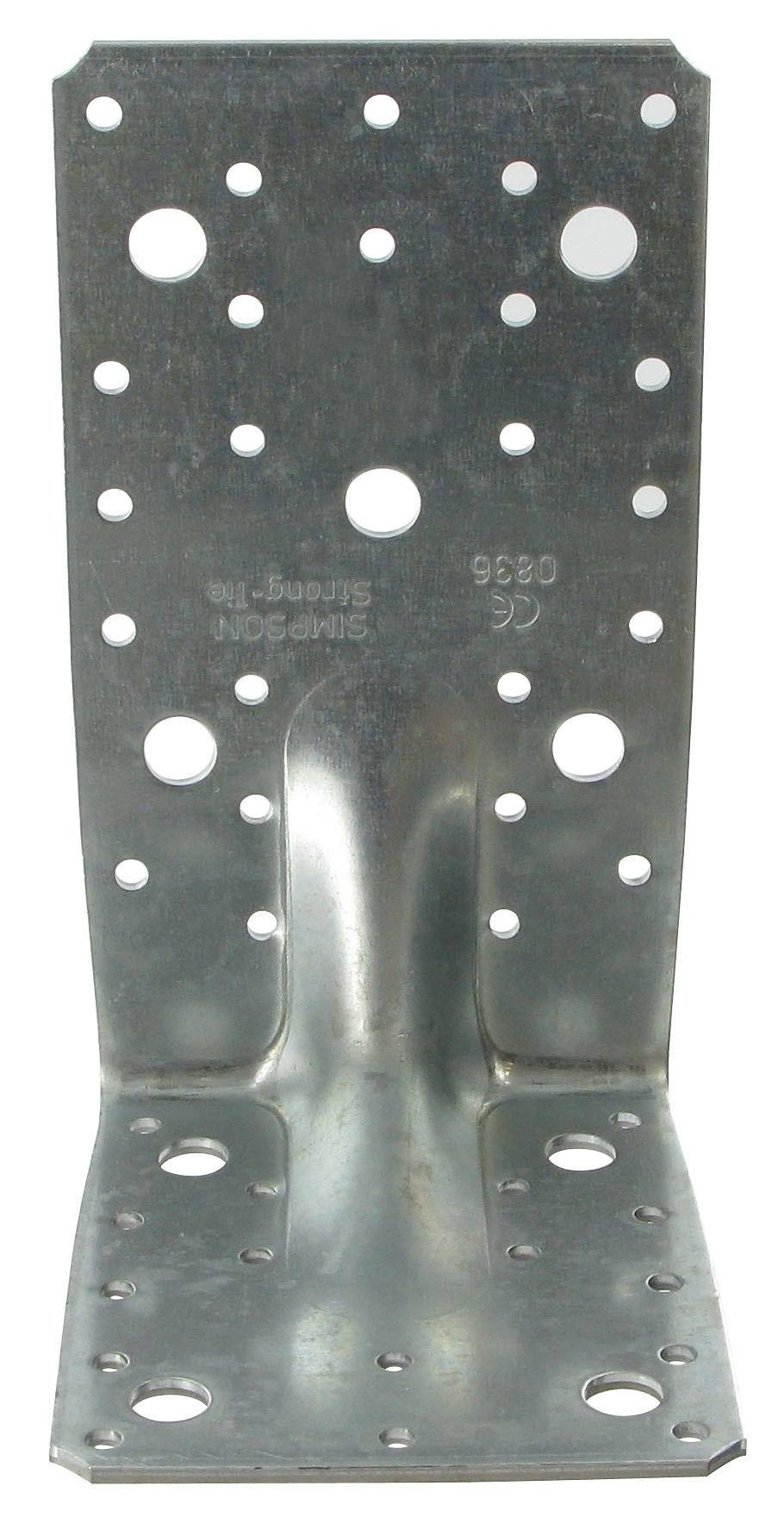

E20/3 è una piastra di fissaggio angolare pesante in acciaio da 3,0 mm con nervature di rinforzo. L'angolare consente l'installazione nel calcestruzzo con 4 bulloni, ottenendo un'installazione estremamente robusta con elevati valori di carico.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Intérieur

Acier galvanisé Z275

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Acciaio zincato S250GD + Z275 secondo EN 10346.

Vantaggi

Piastra di fissaggio angolare estremamente robusta.
Adatta per fissaggi con forze di taglio che di trazione in tutte le direzioni.
Due angolari E20/3 contrapposti producono un asseblaggio estremamente robusto e sicuro.
Gli angolari E20/3 possono essere utilizzate in alternativa alla scarpa BSNN.

Applicazione

Applicazioni

Elemento di supporto: legno massiccio, lamellare, calcestruzzo, acciaio, ecc.
Elemento secondario: legno massiccio, legno composito, lamellare, capriate, profili, ecc.

Utilizzo

Fissaggio in capriate leggere.
Pannelli di rivestimento, sottostrutture di rivestimenti.
Strutture a telaio, X-LAM, ecc.

Dati tecnici

Dimensioni

Gamma prodotto

Codici	DB nr.	NOBB nr.	Dimensioni [mm]				Fori Lato A		Fori Lato B		Box Quantity
Codici	DB nr.	NOBB nr.	A	B	C	t	Ø5	Ø11	Ø5	Ø11	Box Quantity
E20/3	1247118	43582662	170	113	95	3	24	5	16	4	25

Trave/Trave - Chiodatura completa - 2 angolari per connessione

Codici	Trave/Trave - Chiodatura completa
	Fissaggi		Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k				R_2.k = R_3.k
	Q.tà	Q.tà	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	24	16	7.34	8.95	11.77	14.71	19.89	21.86	26.61	28.31

Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - k_mod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106

Trave/Trave - Chiodatura parziale - 2 angolari per connessione

Codici	Trave/Trave - Chiodatura parziale
	Fissaggi		Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k				R_2.k = R_3.k
	Q.tà	Q.tà	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	12	9	5.56	6.78	8.78	10.97	15	16.48	20.22	21.51

Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Trave/Pilastro - Chiodatura parziale - 2 angolari per connessione

Codici	Pilastro/Trave - Chiodatura parziale
	Fissaggi		Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k				R_2.k = R_3.k
	Q.tà	Q.tà	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	13	8	5.56	6.78	8.78	10.97	11.77	12.93	15.91	16.92

Connessione traverso - Chiodatura parziale - 2 angolari per connessione

Codici	Legno/Legno - Connessione traverso
	Fissaggi		Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_2.k = R_3.k
	Q.tà	Q.tà	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	18	16	12.67	15.45	19.31	24.14

Legno/Calcestruzzo - Chiodatura completa - 2 angolari per connessione

Codici	Legno/Calcestruzzo - Chiodatura completa
	Fissaggi				Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1.k				R_2.k = R_3.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	24	CNA	4	Ø10	53.7	65.5	71	88.8	39	42.9	44.7	47.5

Gli ancoraggi devono essere calcolati separatamente.

Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.

Legno/Calcestruzzo - Chiodatura parziale - 2 angolari per connessione

Codici	Legno/Calcestruzzo - Chiodatura parziale
	Fissaggi				Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1.k				R_2.k = R_3.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	13	CNA	4	Ø10	30.2	36.9	40	50	25.4	28	29.1	31

Gli ancoraggi devono essere calcolati separatamente.

Trave X-LAM/Trave X-LAM - Viti SSH Ø10 - 2 angolari per connessione

Codici	Trave X-LAM/Trave X-LAM - Viti Ø10 - 2 angolari per connessione
	Fissaggi				Capacità caratteristiche - X-Lam - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1.k	R_2.k = R_3.k
	Q.tà	Tipo	Q.tà	Tipo	SSH10x80	SSH10x80
E20/3	5	SSH	4	SSH	29	26

Trave X-Lam/Calcestruzzo - Viti SSH Ø10 - 2 angolari per connessione

Codici	Trave X-Lam/Calcestruzzo - Viti Ø10 - 2 angolari per connessione
	Fissaggi				Capacità caratteristiche - X-Lam - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1,k		R_2,k = R_3,k
	Q.tà	Tipo	Q.tà	Tipo	SSH10.0x40	SSH10x80	SSH10.0x40	SSH10x80
E20/3	5	SSH	4	Ø10	31.5	63.7	23.8	46.8

Installazione

Fissaggi

Legno:

Chiodi CNA Ø4x35 o Ø4x50 mm.
Viti CSA Ø5x35 mm o Ø5x40 mm.
Viti TIRAFONDO, VXT, SSH.
Viti TE.

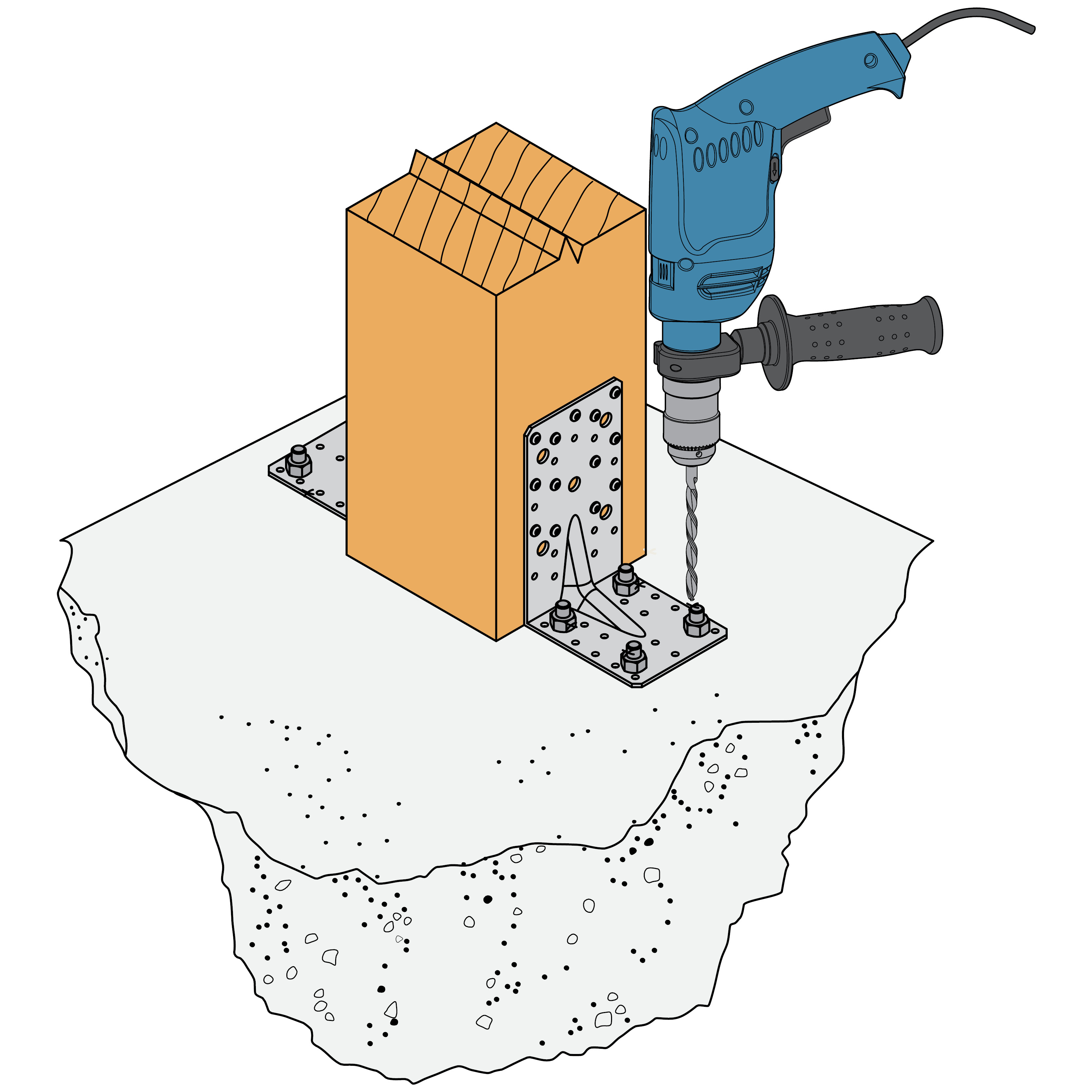

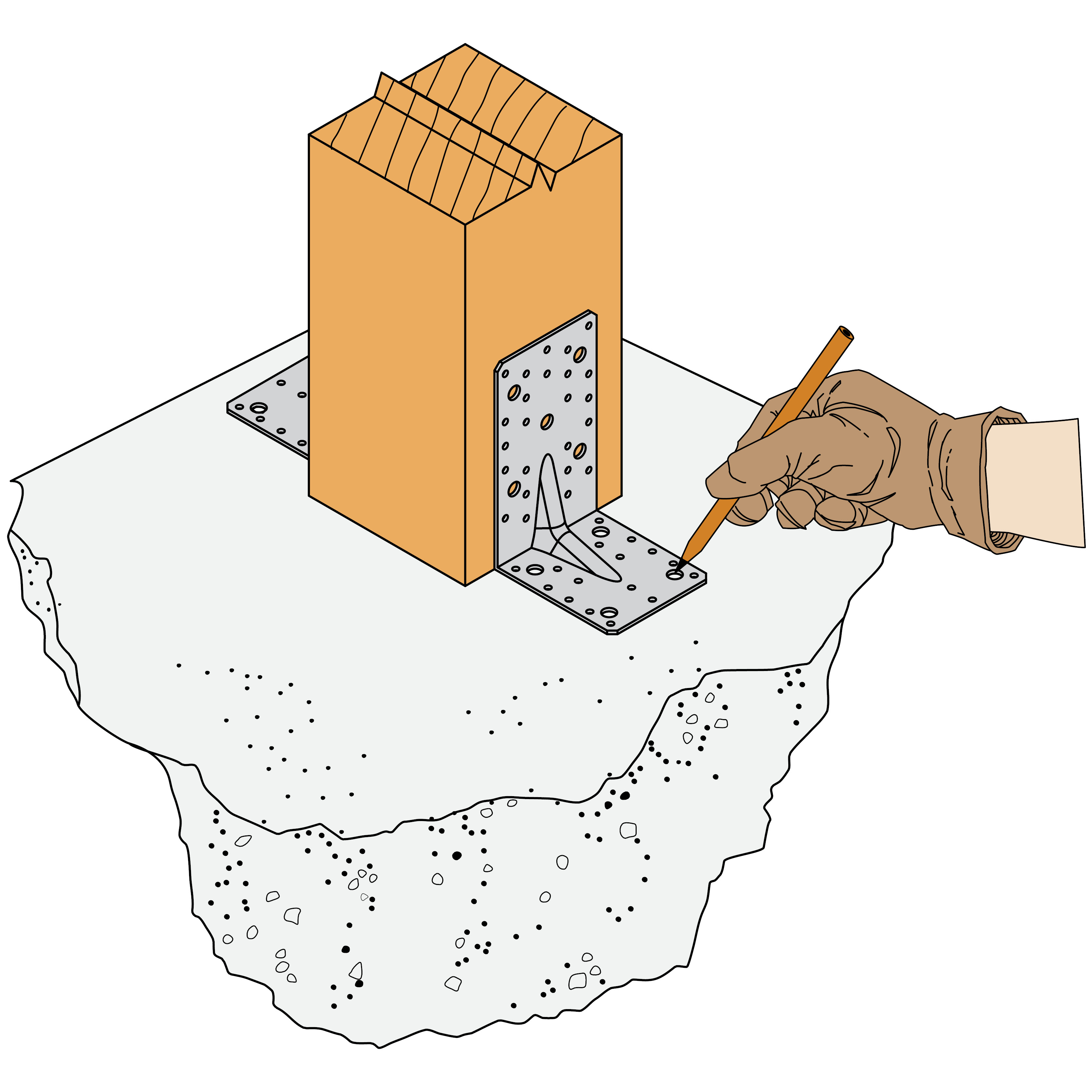

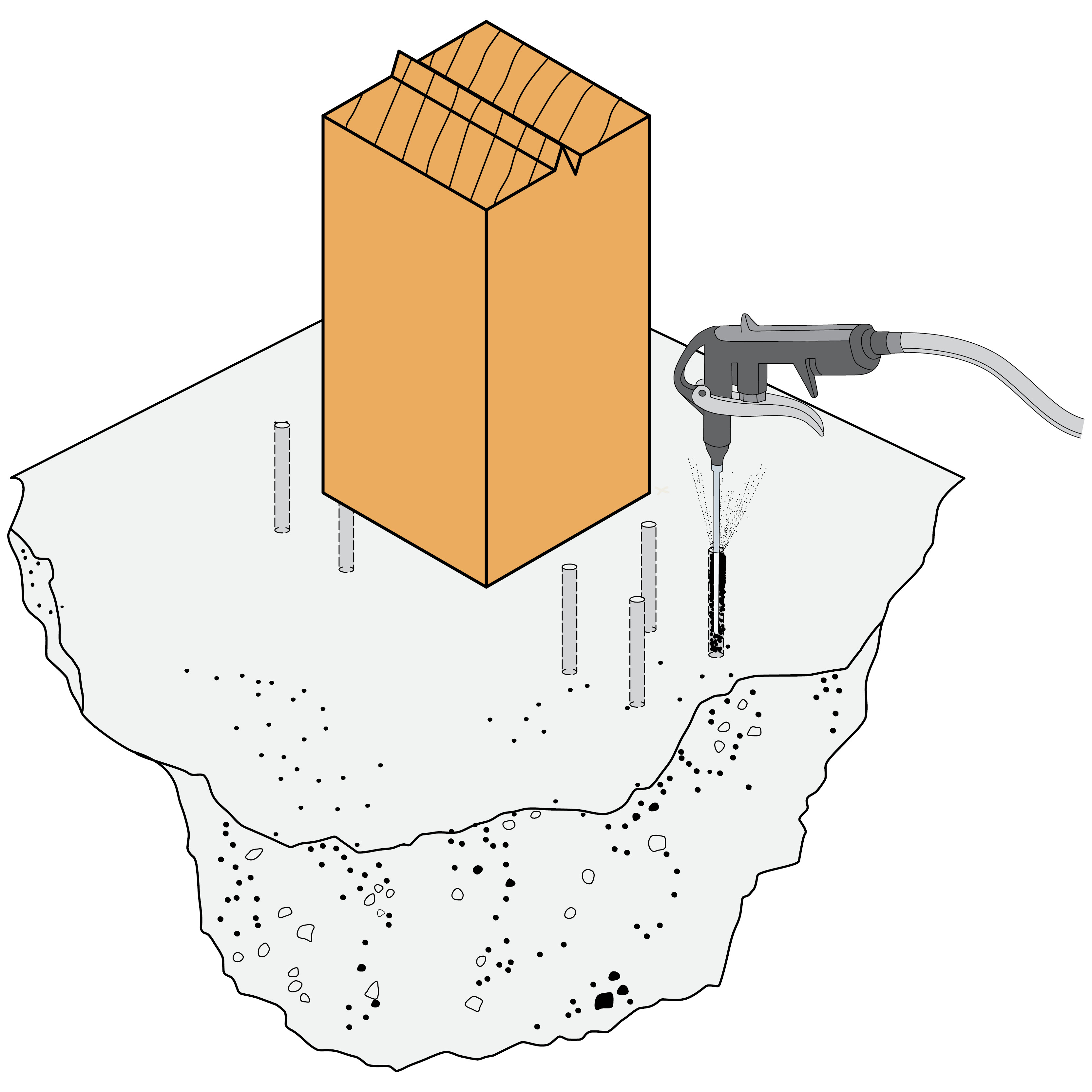

Calcestruzzo:

Ancorante meccanico: FM-753, FM-753 crack, CLR.

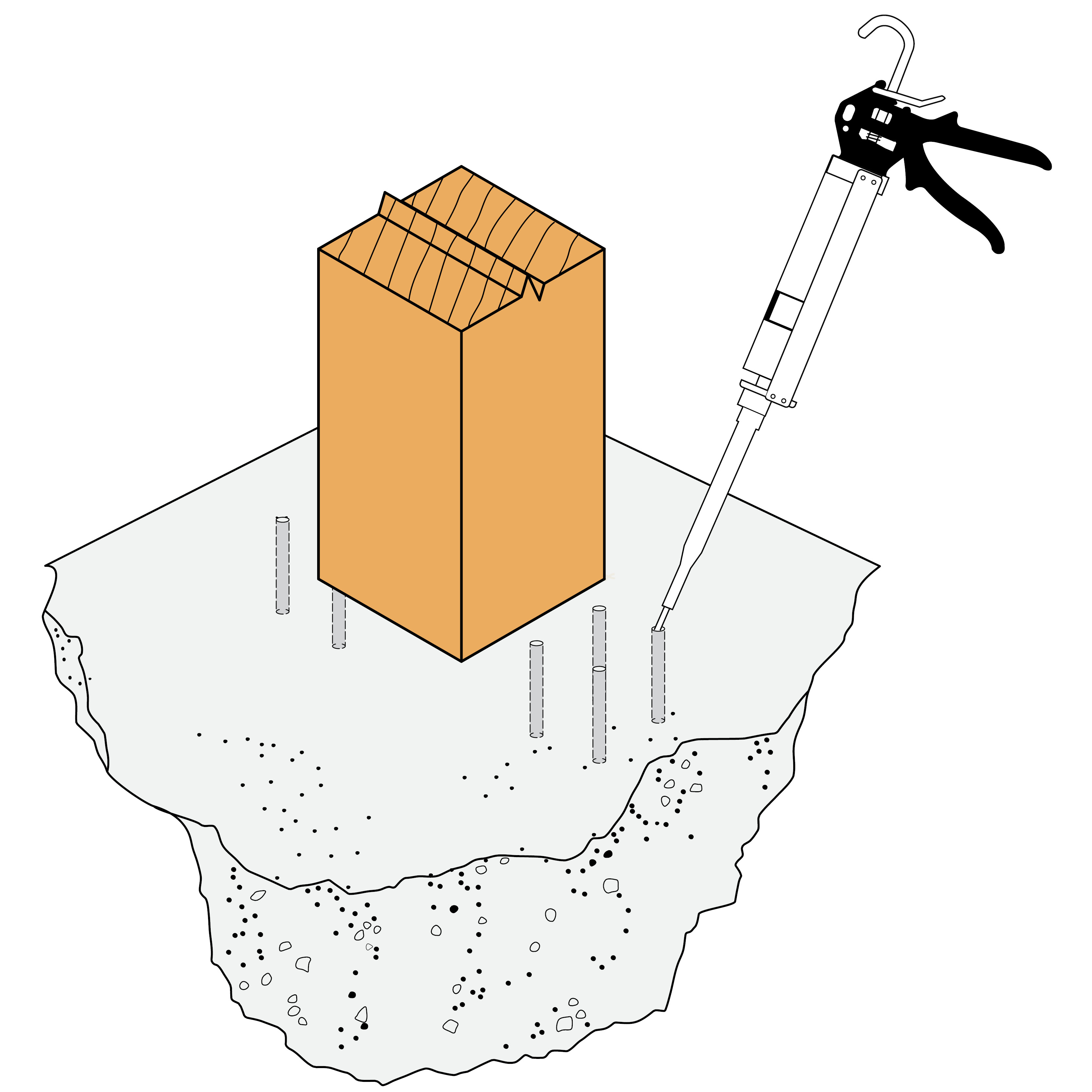

Ancorante chimico: KEM H, KEM V, KEM HR + BFK.

Supporto in muratura forata:

Ancorante chimico: KEM V, KEM HR, KEM HP + BFK + BRP.

Acciaio:

Viti TE.

Consiglio tecnico

Informazioni tecniche

F1: forza di trazione nell'asse centrale dell'angolare
Situazione particolare di un fissaggio con solo un angolare:

Se la struttura impedisce la rotazione dell'elemento fissato, la resistenza a trazione è pari alla metà del valore indicato per due angolari.
In caso contrario, la resistenza della connessione dipende dalla distanza « f » tra la superficie di contatto verticale e il punto di applicazione del carico.
F2 e F3: forza laterale di taglio

Situazione particolare di una connessione con solo un angolare:
Il valore di resistenza da considerare è pari alla metà di quello indicato per due angolari.
F4 e F5: forza trasversale diretta verso od opposta all'angolare

La resistenza della connessione dipende dalla distanza " e " tra la base della piastra angolare e il punto di applicazione del carico.

In questa scheda sono presenti solo le forze F1, F2 e F3 per le connessioni con 2 angolari.
